本刊今年七期“简便自动转播装置”一文中,传输线路是架设三条线路,现在介绍一种只需架设一条架空线的方法,以供大家参考。

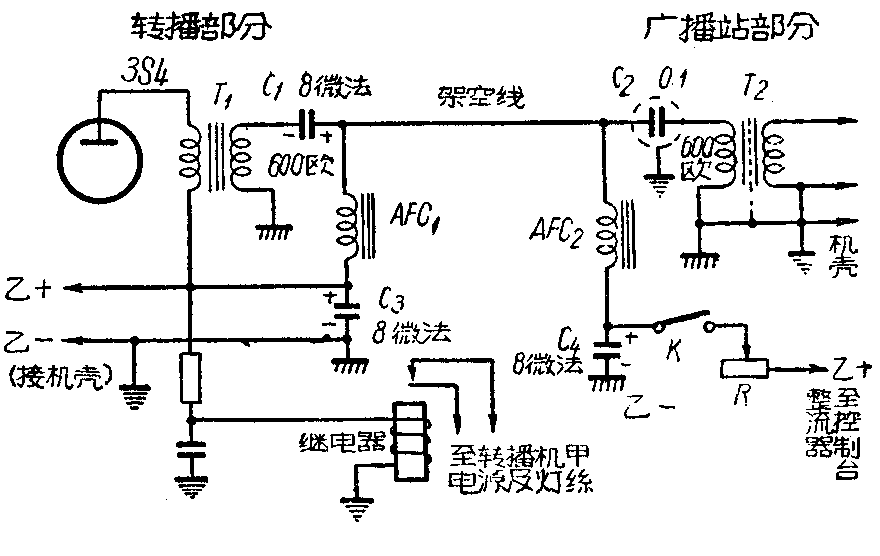

转播机亦采用干电式,包括有两级1S5作电压放大,一级3S4作末级输出,输出变压器次级亦采用600欧,以便配合Ty250/1000型广播机的600欧输入电路。附图右边的输入变压器T\(_{2}\)是假设不用在Ty250/1000型机上而设的,用于TY250/1000型机时只需在控制台的600欧转播输入电路中,串入一只0.1微法电容器C2即可,无需增设输入变压器,因为Ty250/1000型机本身就具备有输入变压器。

转播机的甲电源亦放在戏院内,利用高灵敏度继电器来控制甲电源的开闭工作。

乙电源的供给系取自Ty250/1000型控制台内的整流器(装置时需串入电阻R加以降压,才能适合转播机的要求,阻值大小视转播机需要而定,用活动式线绕电阻较好,以便于调节),乙负(即机架)应接大地,乙正接传输线,并在乙正送端加入开关K,以便在不转播时关闭,乙正送端的电压以一百二十伏左右为宜,勿太高。

当转播时,将乙正的开关K合上,此时电流经扼制圈AFC\(_{2}\)流入传输线送至转播机的乙正电路,乙负利用大地作回路。C1及C\(_{2}\)系断流电容器,使直流电流不能进入变压器,但音频电流仍可通过,因此电路的组成和工作正如放大机的级间交连电路一样。图中C3和C\(_{4}\)是傍路电容器,AFC1和AFC\(_{2}\)是避免音频信号短路而装设的,因为AFC对直流电来说降压不大,但它对音频信号来说,它的阻抗是很大的。转播机输出的音频电流经电容器C1送至传输线,又经C\(_{2}\)送入广播机输入变压器的初级圈,经大地完成回路。(黎树森)

图1
图1 🔍原图 (880×556)
