我们采用章氏电桥原理，装了一架正弦波音频信号产生器。这架音频信号产生器的频率是100、500、1000和5000周，输出电压稳定，备有衰减装置，可以取得不同电压的标准音频信号输出，是用来测量、校验或检修各种音频范围以内通信设备的有力工具。
线路结构和原理 在线路图1中用R\(_{9}\)R10、R\(_{1}\)C1和R\(_{5}\)C2组成一个电桥，其中R\(_{9}\)和R10将右面半个6SN7的输出电压负回授给左面半个6SN7，R\(_{1}\)C1和R\(_{5}\)C2则形成正回授。在某一个适当频率，正回授电压等于或稍稍超过负回授电压并和负回授电压的相位差180度时，就产生振荡。因为这个桥路具有比较尖锐的频率鉴别特性，所以输出波形极近似于正弦波。在R\(_{1}\)=R5、C\(_{1}\)=C2的时候，振荡频率f=\(\frac{1}{6.28R}\)\(_{1}\)C1周。其中R是欧，则C是法；R是兆欧，则C是微法。本机用Sw\(_{1}\)来变更4个电阻的数值，来获得4个不同的固定频率。
R\(_{1}\)0是120伏6瓦的瓜形小灯泡，用作自动限幅。因为负回授电压的大小，取决于R10的电阻数值。当振荡加强时，通过R\(_{1}\)0中的电流加大，温度升高，电阻加大，因而增加了负回授电压，使振幅减小，反之亦然。所以各种不同频率的振幅，基本上可以维持恒定不变，保证了输出电压的稳定。R10用欧姆表上R×1档测量时是230欧； R×10档测量时是150欧；R×100档测量时是100欧。因为用欧姆表上不同的各档测量电阻时，通过被测电阻的电流不同，所以得出上述结果，也说明实际应用上R\(_{1}\)0在桥路中是起作用的。
6J5作放大用，以取得足够的音频电压。
输出电压调整采用电阻衰减器。分为4个电压档和10个微分调整档，并设有输出阻抗转换开关来适应不同的被测机件，这些转换装置都分别用Sw\(_{2}\)、Sw3和Sw\(_{4}\)来完成。SW4放至空档时，输出阻抗约3000欧，放至和R\(_{2}\)0连接的位置时，输出阻抗约500欧。当输出阻抗是3000欧时，4个电压档（即Sw3的1到4）用电子管电压表实测结果是1=8伏，2=3伏，3=1伏，4=0.5伏。输出阻抗500欧时，4个电压档的实测结果1=1伏，2＝0.4伏，3=0.1伏，4＝0.02伏（以上均系实测指数，与计算数字略有出入）。1个微分档可按标明的数字计算。例如：用500欧阻抗，输出电压放在第二档，微分放在第六档，则输出端的电压是0.4伏×60%=0.24伏。

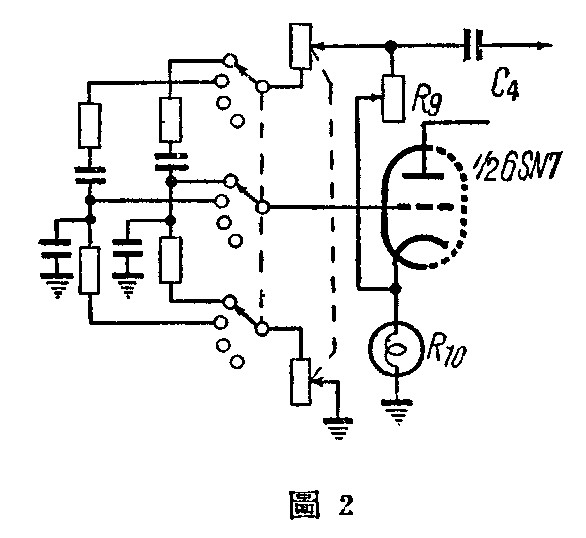

说明事项 1、4个频率数并非绝对准确，只大致与规定数值相同。振荡桥路的电阻和电容，数值误差要求不超出5%，否则频率的误差就很大。根据需要和手头现成的零件，可以适当增加或减少变更频率的档数，或另用同轴电位器作仔细的频率调整，如图2。振荡频率仍依上述公式计算。
2、L\(_{1}\)用截面积为225平方公厘的铁心，0.18公厘直径的漆包线，绕4760圈。直流电阻大约1000欧。
3、电源电压要比较稳定，否则在电压降落到VR－150电子管的反游离电压时，将使输出的直流电压跳动，影响振荡的稳定。
4、衰减装置中所用的17个电阻（R\(_{18}\)、R19、R\(_{2}\)0)，可用\(\frac{1}{4}\)瓦的小炭质电阻，焊接在Sw2、Sw\(_{3}\)和Sw4的接线端上。
5、全部装置因频率较低，所以隔离问题不太重要，只要电源滤波良好，全部布线不过于紊乱，装妥后封闭在一个铁制或铝制的盒子里,使用时就不会发生不正常的现象。如将振荡桥路及输出的衰减装置分别隔离就更好。

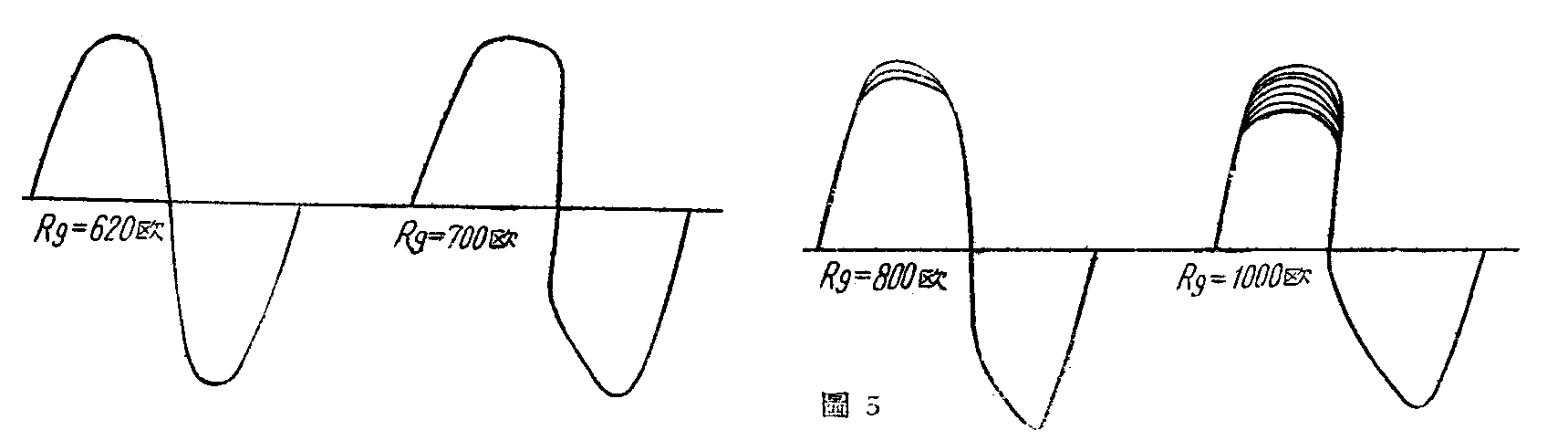

6、R\(_{9}\)的调整对是否振荡及振荡的波形有很大关系。以1000周为例，将R9的数值对波形的关系在示波器中所显示的实际情况绘出如图3，以供参考。其中R\(_{9}\)调到610欧时，即停止振荡，调到1100欧时,又产生类似间歇振荡的“喀喀”声，波形亦极为混乱。其他3个频率基本上与此相同。如无示波器，用耳机在输出处收听，也大致可以听出同样结果，因为正弦波信号在耳机中的声音是非常清晰单纯的，非正弦波的声音就比较杂乱。调整R\(_{9}\)在开始振荡的时候都是正弦波。
7、被测机件的输入阻抗的大小，将影响本器输出端的电压数字，在使用时应加考虑。被测机件的输入如果不是纯电阻，有时会影响波形的变化。根据示波器观察的结果，被测机件如系电感，则波形的下半周常变为扁平，并且在左方有些突出，如系电容则在原来是正弦波时无变化，原来如系下方尖斜的非正弦波，则反而使之圆滑变为接近于正弦波的形状，但无论何种机件对波形的影响，都可以重新调整R\(_{9}\)使之获得正弦波输出。（郑宽君）
