1.毛银根问:用在矿石收音机上的线圈,直径和线径都较大,能否用在一、两管收音机中?这样会不会影响输入的匹配?

答:能用,由于矿石收音机没有放大作用,所以采用直径较大、线较粗的线圈,以减少电能损失。一两管机虽有放大作用,但声音仍然是很小的,用矿石机的线圈既不妨害调谐,又可减少电能损失。

2.郑耕夫问:阴极傍路电容器的计算公式是25000阴极电阻=C\(_{k}\),25000是怎样来的?

答:阴极傍路电容器的作用是傍路放大管阴极电流中的交流成份,使自生栅负压稳定。如果没有傍路电容器,阴极电位将与栅极上的信号电位同向波动,使加到放大管上的有效信号电压减小而降低增益。它的容量大小要使得在最低频率时的阻抗比阴极电阻小得多(10倍以上),所以\(\frac{1}{2πfc}\)\(_{k}\)≤10Rk。如果放大器通带的最低频率是65周,那么C\(_{k}\)至少等于25000;Rk微法;如果最低频率比65周还要低,或假设的倍数还要高时,公式中分子的数值就比25000大。

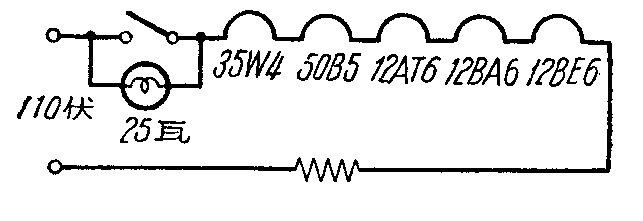

3.诸爕明问:交直流五灯收音机中很易烧断电子管的灯丝,如在开始收音时串联接入一只25瓦的电灯泡(见图),对收音机有害否?能够维护灯丝的寿命否?

图1
图1 🔍原图 (643×221)

答:没有害处。可以减少烧断灯丝的机会。

4.杨进为问:矿石能否长期使用?会不会失效?怎样防止?

答:矿石的寿命在理论上应比电子管长。但有时因雷雨或天线上感应到过强的电冲击后,矿石的检波点往往会因电流过强而烧毁失灵;有时矿石在空气中受到灰尘油垢也要失效。保持矿石清洁(密封或用汽油洗涤)和加装避雷器可以避免矿石损坏。

5.肖陶问:第3期问答中第4问的答案“这是因负荷太小,即扬声器的总阻抗太大的缘故,因而使输出变压器及输出管烧坏。”为什么扬声器不会损坏呢?这是否扬声器用错呢?如加接电阻或电灯后不是更使电压升得更高吗?

答:扬声器阻抗太大,增大了屏极负荷电阻,扩音机的功率负荷太小,扬声器只得到少量功率,大部分功率消耗在输出变压器中,因此输出变压器初级线圈两端的音频电压过高,使初级线圈每层间的电压增高而打穿。这时6L6屏极最大的正电压可以达到音频电压的峰值和直流屏压之和,把管座两脚间的绝缘打穿,(不是烧毁电子管)。有时扬声器由于引线断裂,相当于空载或接上—个无穷大电阻,全部音频输出功率消耗在输出变压器中而致烧毁。加接电阻等假负荷是与扬声器并联,使其总电阻符合扩音机的额定数字,这时音频功率一部分消耗在假负荷上,这样便不会烧坏输出变压器了。

6.肖陶问:不用电源变压器的交直流两用收音机,底板带电,加电容器后可防止天线带电,这是什么道理?这是指什么电?

答:这种收音机电源一端直通底板而带电,如天线不串联电容器直接接到收音机天线线圈,那么,由于天线线圈的另一端接底板,所以天线带电,串一电容器后,天线就不直接接底板,也就不带电了。

7.沈生问:用电阻代替电源滤波器的扼流圈,效果如何?

答:1.滤波效率差,没有那样平稳;2.如果阻值小,纹波因数则较大,交流声增大;3.因电阻值比扼流圈大,使乙电压降低。

8.顾德福问:第3期“我的低压单管机”中的10毫亨高频扼流圈买不到,可否省去?能否用电阻代替?

答:高频扼流圈的作用是阻止高频电流流过,并衰减混在音频电流中的高频信号,扼制高频寄生振荡,使收音机稳定、清晰。如果不用,影响不大。用电阻代替虽对高频有衰减,但同时衰减了低音频,不是顶好的方法。

9.之新问:一只五灯收音机,输出管用6F6,收听10分钟后声音忽然低落,最后就无声,若使喇叭两接线(6F6两脚)分别同底板短时间接触数次,声音又能恢复正常。10余分钟后又如前情况,仍需再重复才能收听,是何原因?

答:很可能输出变压器初级线圈受潮霉断。但断裂处很近,如屏极与地间打一个火花,两断裂线端短时熔合,但熔接不良,熔合处电阻较大而发热,10分钟后又烧断。也可能某滤波电容器漏电或断裂,在6F6帘栅极与地间打一火花后,可能将漏电处或断裂处短时修好,使用不久后又损坏。如果输出变压器或励磁圈(电动扬声器)内的线头接触不良,亦会产生这种毛病。

10.赵景程问:旧日式四灯机,高放管58已坏,拔去后把天线接于其屏极脚上,喇叭内可发声。把听筒一脚接58屏极,另一脚接栅帽,则听筒发声很响,同时喇叭音量加强,何故?

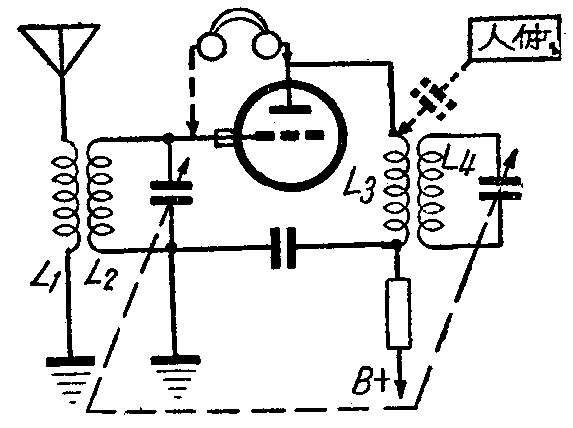

答:听筒接于58屏栅间(见图),高压电流流过听筒,高压中的交流成分也流过听筒,使听筒发嗡声。如果听筒能听到播音声,可能听筒内接线有某处发生氧化,即相当于一只氧化铜整流器,故生检波作用。加接听筒后,可把L\(_{2}\)拾得的高频电流经听筒传到L3再感应到L\(_{4}\)去,后面相当于一架没有高放的收音机,所以能使喇叭发音。音量加强是因听筒戴在头上,人体与听筒间有电容,相当于在L3上接上一根地线。(方涯答)

图2
图2 🔍原图 (573×428)

11.河南郸城广播站问:我站使用一部伟华牌钢丝录音机,在工作中发现如下问题,请告知原因及解决方法。1.音质不清晰,2.音似断似续如同发抖,尤其在录戏剧时更为严重。3.有尾声。4.洗音不净。

答:逐条答复如下:首先检查磁头同钢丝在运转时接触面是否正常,然后检查扩大机部分(包括各极电压电流及电子管性能)在钢丝作为录音的元件情况下,要音质录得异常清晰,是很困难的。另外必须注意,在录音时话筒位置具有很大影响,一般录音时话筒应离声源一公尺左右为最适宜,太远易生回响,太近则声音含糊。

2.这个情况是动力部分的弊病,马达走得不稳(其中包括电压不够,或由于机械运转关系)马达负荷太大,同样也能产生如上毛病,应仔细检查在马达空转和带负荷走时的情况。输入电压与马达所需之电压是否附合(此病尤为造成声音发抖最常见现象,应特别注意),另外必须检查钢丝在通过磁头时,是否均匀,是否有一松一紧的弊病。有时由于钢丝路线的装错或在在滑轮上未走妥,同样也能产生此类弊病。戏剧音乐之所以更较其它声音严重的道理,是在于音节连续进行下去,此时在耳朵内将产生一种假象,好象严重—些。

3.这是串音。应适当将音量关小些,在录同一主题时,假设主题前后音量输入悬殊太大, 就必须由录音师予以适当调节音量控制器,使音量输入平稳。

4.适当加以提高洗磁电流是解决洗音不净的唯一办法。但同时应注意钢丝在通过洗磁头时是否贴得很正常,若在通过时未能完全接触到磁头的话,声音同样洗不干净。(杨烱枢答)

12.陈志贤问:我有一只进口货电位器,里面是一圈炭精棒,使用日久,旋动时有‘吱吱”杂声。用酒精揩洗后仍未修好,不知还有没有方法修理?

答:可以用酒精清洗电阻表面,并且还要将旋轴由轴承中拆出(旋轴向外一面有一C形垫圈,用钳子使它张开,旋轴即可拆出),然后把动臂接点、接到中心焊片的铜弹簧片全部清洗干净,再装好以后即可除去或减少杂声。如果杂声仍大,那么就需要换一只新电位器了 (童光辉答)
