一般的扩音机，都是连电源设备装置在一起的，因此它的体积大，机身重，携带起来很不方便。

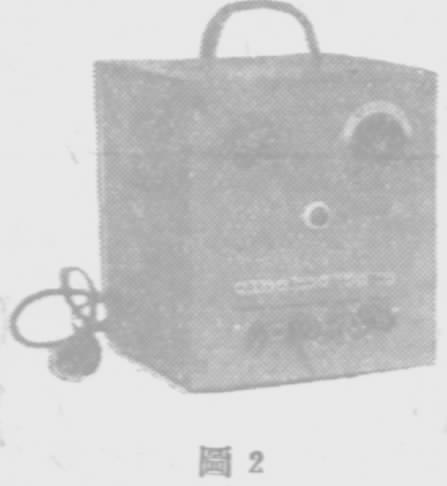

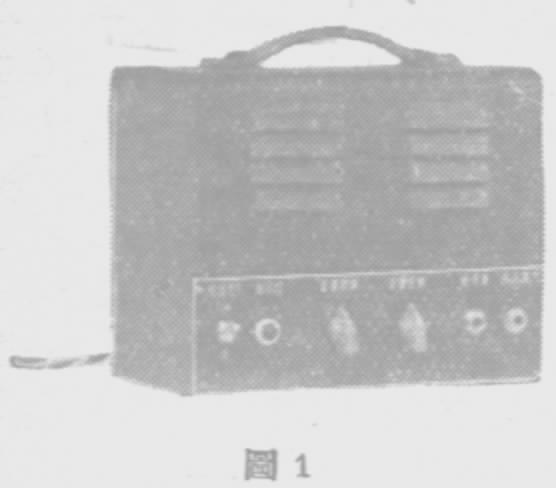

我们装置了一架扩音机，是把扩音部分与电源部分分开装置的，见图1、图2。扩音机的体积只有 25×20×13公分；电源部分的体积是15×18×15公分，都约重1.5公斤。在有交流市电的城市里，只要将扩音机与电源部分接连起来，就能工作；在没有交流市电的农村中可以用6伏的甲电蓄电池和300伏的乙电蓄电池供给电源，就可以使用。

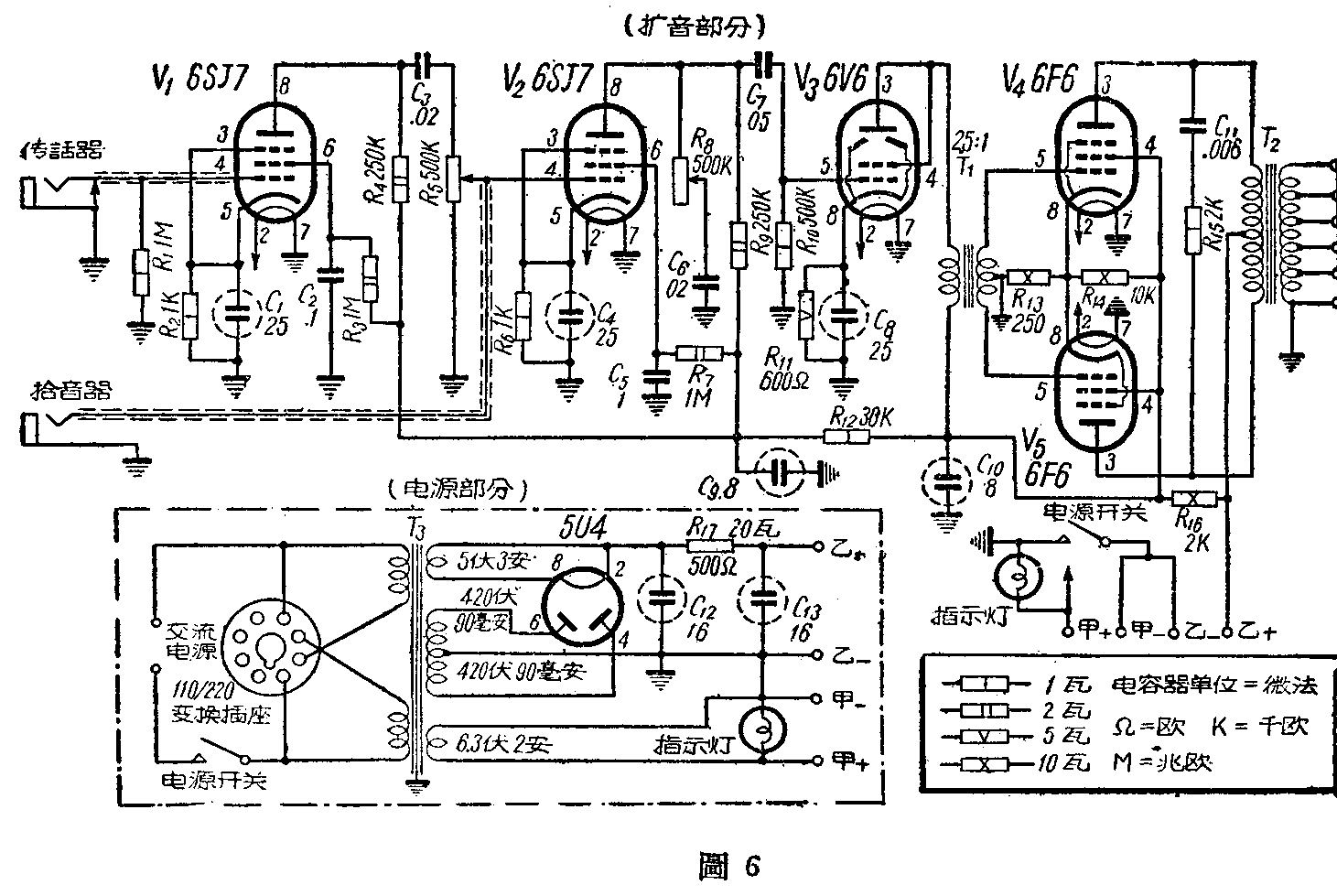

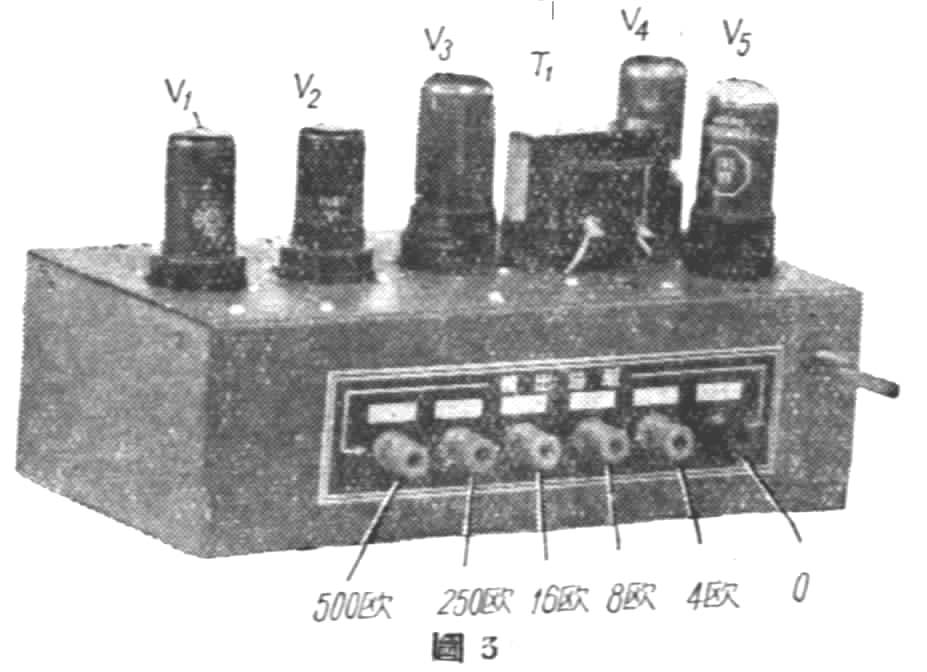

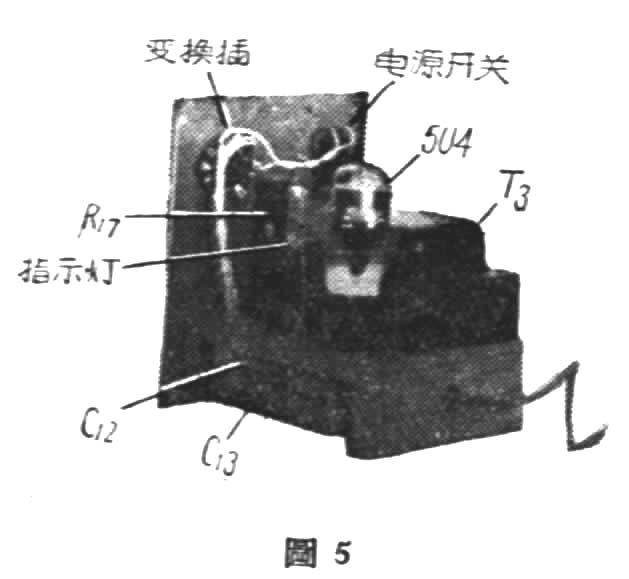

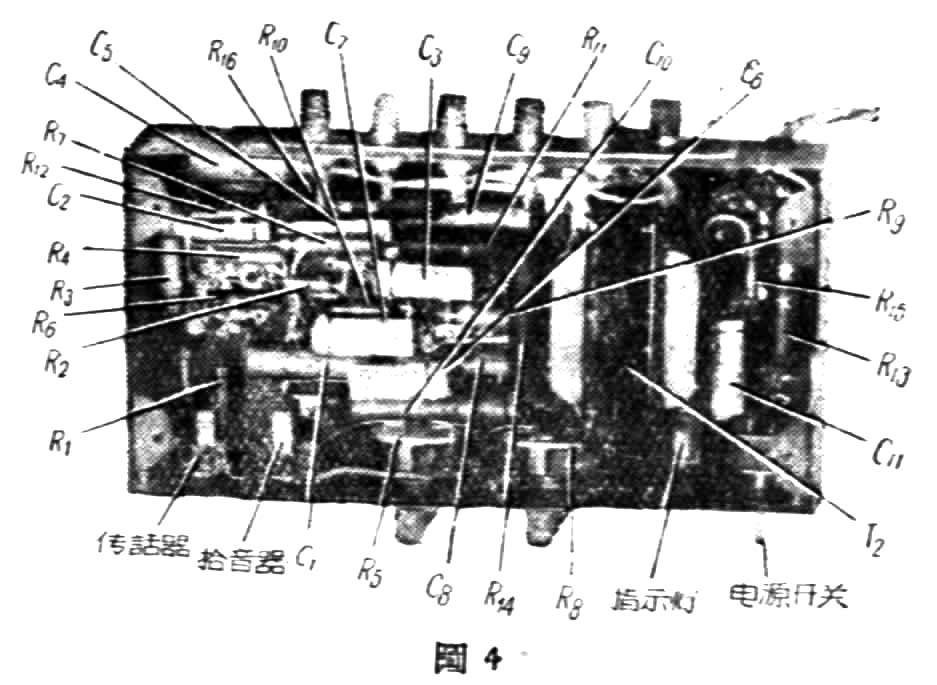

它的结构很简单，扩音部分所用的电子管都排列在底板上面见图3，全部另件都按装在底板下面见图4；电源部分的装置见图5，线路见图6。
为了要使小型电力管能有较大的输出功率起见，我们采用了五极管V\(_{1}\)6SJ7作传话器前置放大，V26SJ7作拾音器放大与V1混合交连，再用V\(_{3}\)6V6将屏极和帘栅极并连成为三极管做为放大，最后用V4、V\(_{5}\)两只6F6作甲乙2类末级推挽功率放大。
在本机的末级回路里，V\(_{4}\)、V5的帘栅极电压和栅极负压的稳定度是非常重要的。因此在帘栅极和阴极间加用了泄放电阻R\(_{14}\)，能使帘栅极电压稳定，在阴极电阻R13上通过的电流较大，所以阻值可以用得小些。并在V\(_{4}\)、V5的两异之间加装了R\(_{15}\)和Cll使输出减低失真。
电源部分：采用5U4全波整流，电容器输入式。用R\(_{16}\)代替扼流线圈，采取C12、C\(_{13}\)大电容量滤波。
本机的T\(_{l}\)、T2和T\(_{3}\)都可以自行绕置，Tl输入变压器初次级比数是2.5比1，铁心断面积是16×16公厘，采用日字型硅钢片，初级用0.13公厘（39号）漆包线绕3000圈；次级用0.15公厘（38号）漆包线绕1200圈中心抽头。T\(_{2}\)输出变压器的铁心断面积是25×25公厘日字型硅钢片，初级用0.21公厘（35号）漆包线绕3750圈中心抽头；次级输出阻抗分4、8、16、250和500欧5个抽头，4欧用1.02公厘（19号）漆包线绕75圈，8欧用 0.81公厘(21号）漆包线绕106圈，16欧用0.71公厘（22号）漆包线绕150圈，250欧用0.21公厘漆包线绕593圈，500欧用0.17公厘（37号）漆包线绕840圈，可以配用各种永磁扬声器和线间输送变压器。T1、T\(_{2}\)是本机的重要元件，它的质量对效率有很大的关系，所以在绕制时，圈数必须准确，铁心嵌插需要顺同方向，并留以空隙，垫一层牛皮纸，以防磁性饱和，降低电感，引起失真。T3电源变压器的铁心断面积是38×38公厘，以4圈1伏计算，初极线圈是110伏或220伏两用，用0.41公厘（27号）漆包线绕440圈两线，共绕880圈。次级高压全波整流，交流电压每组为420伏，屏流最大时约90毫安，用0.21公厘漆包线绕1680圈，中心抽头，整流管灯丝为5伏3安，由于次级灯丝电压低，电流大，考虑到导线电阻的损失，故加10％计算，用1.22公厘（18号）漆包线绕22圈，6.3伏2安灯丝用1.02公厘漆线绕28圈，初级与次级之间用0.15分厘（38号）漆包线绕满一层静电隔离线圈通地，以免交流哼声。T\(_{3}\)绕制时，必须注意各极间绝缘良好，以防打穿，同时铁片应要交迭嵌插极紧，以免产生吱叫声。
本机经作者校验输出功率约有20瓦，可供千余人的会场听取报告或放送唱片，效果都很良好。(李泰义)
