我们搞业余无线电的同志，往往感觉到缺乏仪器的苦闷。尤其在校验一架中频混乱的收音机时，时常会花了许多时间，还得不到很好的结果。如能有一只振荡器来帮忙，那就省事多了。因此，我就将一只两灯收音机改装了一下，把它变成一只收音、振荡两用机。改装所需的材料非常简单，而且这种改装方法对任何再生式收音机都能适用。所以在这里向大家介绍一下。
从电路可以看出（图1），当开关S\(_{1}\)、SJ同时开到1的位置时，便是一只极普通的两管再生式收音机。如将S\(_{1}\)开到2处时，它就变成了一只中频振荡器了。这里面的窍门是利用再生或收音机再生力过强时向外发射的道理。因此，线路的前一部分保持了再生或收音机的结构。为了使仪器能产生465千周的振荡，特在栅回路中加一只0.00025微法电容器。振荡电流由半可变电容器从隔离线输出。仪器的后半部，由电子管V2、低频变压器组成低频振荡器，低频振荡电压由变压器PB端加到第一级的屏极去。
如果将开关S\(_{1}\)、S2同时开到2处时，就成了一只低频振荡器。将电键按下时，听筒中能听到响亮的约800周的叫声，这样就可以用来练习电码或试验听筒和喇叭。这个电路有两个特点，值得注意。第一，听筒与电键串接在B\(_{+}\)回路中，而不是像通常那样将听筒接在屏极，将电键接在栅回路中。当然，将电键接在栅回路中同样能够工作，不过，接在B+回路中，对电子管有保护作用，且可以节省乙电的消耗。第二，在作电码练习的同时，将第一只电子管灯丝关去，以免调幅波向外发射，这也节省了电池的消耗。

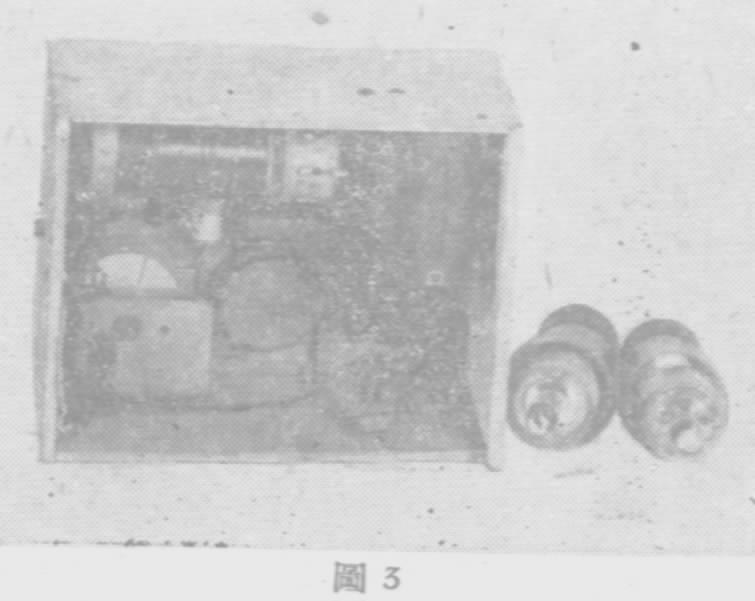

两用机可装在一只自制的木箱中（图2，图3）。在装置上有几点需要注意：第一，00025微法电容器C3要准确一点的。最好用云母式，以免调整不到465千周。第二，再生圈要比通常的多绕一点（约增加40％左右）。且调节再生力，一定要用电位器与再生圈并联的方法，否则收音时会乱叫，振荡时还感再生不足。
校准振荡器中频的方法是将两用机的地线夹E\(_{2}\)与一只度盘较准确的收音机的底板接在一起。将两用机的天线夹A2与校验用收音机的天线绞在一起。将S\(_{1}\)开在2处，校验用收音机刻度盘旋到890千周处，旋C2到机内嗡声最大程度，在C\(_{2}\)度盘上作下445千周的记号。同样将收音机放于910、930、950和970千周处试验，在振荡器上作下455、465、475和485千周的记号。我们一般校验收音机中频，有这五个频率，已足够了。
我们在需要检验一只收音机的中频的时候，要先将S\(_{1}\)开到2处，将地线夹E2夹在收音机底板上，将天线夹A\(_{2}\)夹在收音机变频管栅极上，同时使收音机双连振荡部分的一连短路，并将振荡器放于465千周处调节再生力到最大的位置，然后校正中频变压器到收音中叫声最响为止。如果在校准到465千周处后，发觉收音机在550千周处有汽船声，则可将中频重校，校于455千周或445千周处，汽船声就能免除。相反的，如果550千周处没有汽船声，为了提高短波的效率，也可以将中频校于475千周或485千周处。
这种两用机，将开关S\(_{1}\)、S2同时开于1处时，就成了一只两灯收音机。这只收音机灵敏度很高，一般有3尺长的垂线，收音已能满意。如将开关S\(_{1}\)，S2同时开于2处，接上电键，就可以作电码练习之用。(汤为杰)
