一只适合业余自制的复用电表

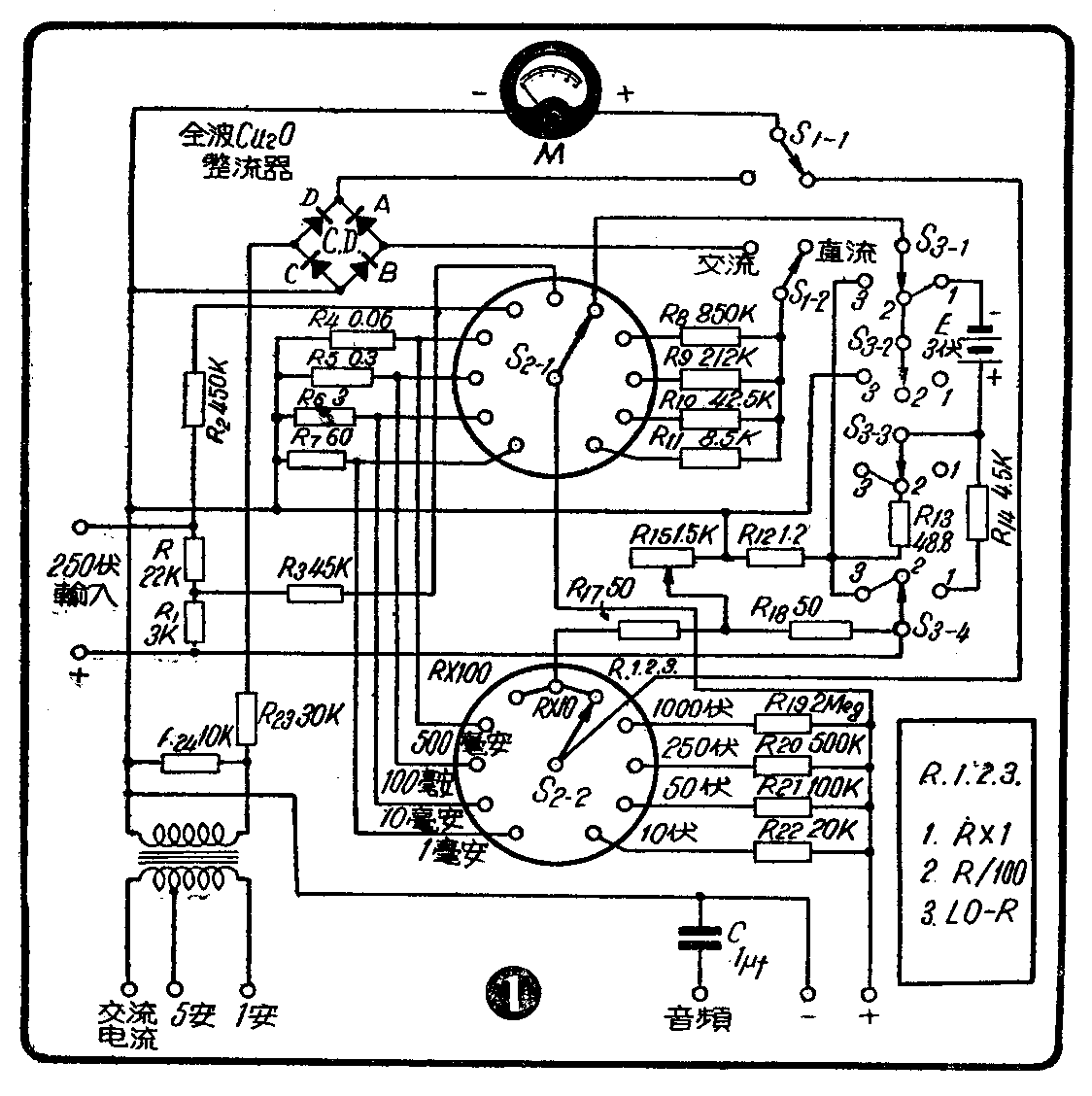

（冯鉴生）在无线电实验中，常常要测量电路中的电压、电流、电阻，以了解机件工作情况。本文介绍的复用电表就是为适合这类测量而设计。量程阔，量档多，计交直流及音频电压各4档：0—10伏、0—50伏、0—250伏、0—1000伏；直流电流：0—1毫安、0—10毫安、0—100毫安、0－500毫安；交流电流：0—1安，0—5安；电阻：R×100，R×10，R×1，R／100，LO－R（低欧）五档。电路原理图如图1。

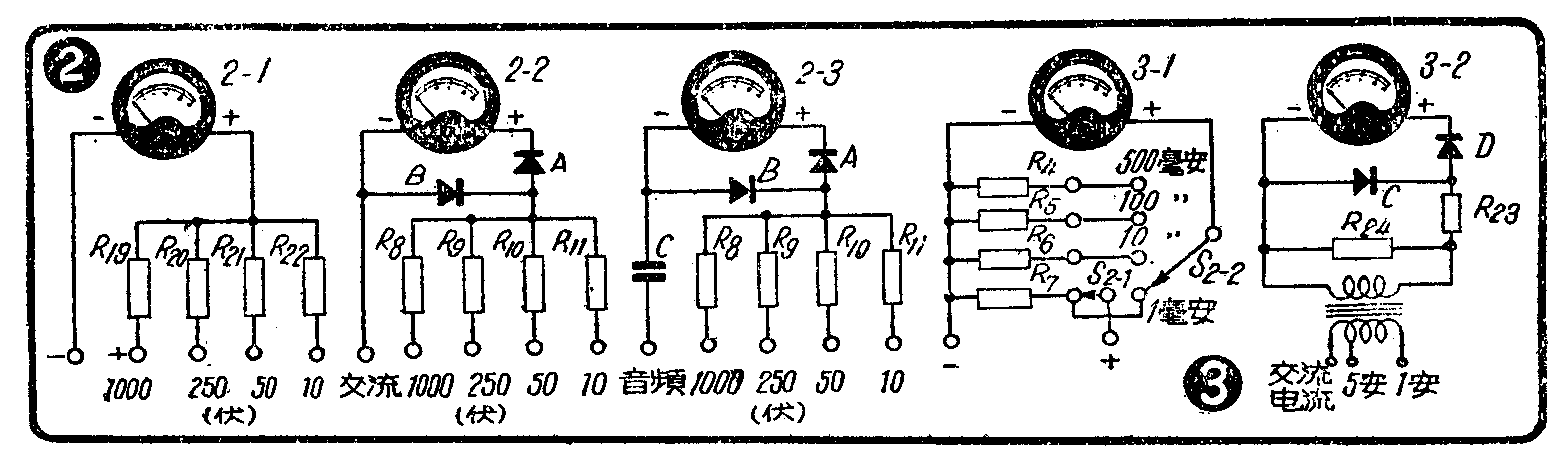

1.电压测量原理图如图2。各量档均独立使用其串联电阻，不致因一电阻损坏而影响全部准确度，便于独立校核。各档倍率用4—5倍，使电压自0.2伏起至1000伏都有较高准确度。为简化选择开关S1起见，所以交流电压测量用氧化亚铜半波复联式整流，其灵敏度约较全波整流低一半。为提高直流灵敏度起见，本表交直流电压测量分用两套倍率电阻。音频电压测量借用交流电压各量档，并加串一电容器C，以作测放大管屏极输出音频电压时，隔断直流电压之用。但测扩音机输出变压器次级音频电压时，也可用交流电压档直接测量，因为这里没有直流电压。

2.电流测量 原理图如图3。直流电流测量采用独立分流电阻法，各并联电阻均可各自校准，没有计算抽头的困难。且本表采用线路特殊（见图3），虽用独立分流电阻，但决不会因开关接触不良而产生烧毁表头的障碍。因S\(_{2}\)-1和S2-2任一接触点不良时，均使通过表头电流减少。交流电流测量采用变流器测量法，利用变流器初级通过电流时，次级产生同数安培圈的原理。使次级产生的电流通过R24产生电压降，而由R\(_{23}\)及整流器、表头组成一专用交流电表，间接测知通过初级的交流电流。本表所测交流电流较大，因此设专用插口三只，以免损坏选择开关S2的接触点。

3.电阻测量 本表电阻测量设计较特殊，测量范围很广。其中用表内电源者有三档：LD－R（低欧）、R／100、R×1。R×1的中值4500欧。此三档可测0.01欧至500仟欧的电阻。如在外界接入250伏直流电压（可取自收音机的电源），更可用R×10和R×100两档测高阻，最高可达50兆欧。即使测量各零件的绝缘阻值，本表也可应付。

各档电路如图4所示。

本表电阻各档的零位调节均用可变电阻R\(_{15}\)担任，采用并联调节法。这样可使电源的电压变动对电阻测量的影响极小。且本表测量范围很大，用并联调节法可自低欧测量至R×100档都可得圆滑的零位调节，这是串联零位调节法所难以胜任的。电路中R17串联的原因是因本表表头内阻较小，为避免R\(_{15}\)直接和它并联调节困难而设的。R18特为低欧量档而设，因运用此档时，如无R\(_{18}\)作隔离，则R15直接与一阻值仅1欧的电阻R\(_{12}\)并联，将失去调节作用。

本表测低欧采用并联测量法（倒欧姆表法）。取其测低阻时所需的测量电流较小（66毫安），可用干电池供电。测弱电开关的接触电阻时，不会损毁接触点。其他各档则均用串联测量法。与外界电源并联的电阻R、R\(_{1}\)有两个作用：一作分压电阻，以取得R×10档所需的30伏电压；一作泄放电阻，稳定电源电压，且作减低电源内阻之用。此两电阻通过电流较大，需有3瓦特以上散热性能，以免发热变值。

为适合业余无线电爱好者的设备条件，本文不介绍用标准表、标准电阻和电桥等作校准，而用普通设备制作和校验，尽量求得较高准确度。制作电表所用的炭质电阻，可用1瓦以上国产炭质电阻，其阻值一般都很准确，但不宜通大电流，否则容易变值。

本表表头灵敏度较高，满度电流0.5毫安，内阻60欧。现将各档校准方法叙述如下：

1.直流电压档校准法 本表不需用电桥来校核串联电阻，而用标准电压直接校准电表读数。标准电压是从新干电取得，作1.52伏计算的，其误差小于2%。

电压测量各档应串联的电阻R可以下式计算：

R=电压档×\(\frac{1}{满度电流}\)，式中1;满度电流

称为电压灵敏度，用欧／伏（即1／安）来表示，本表电压灵敏度为2000欧／伏。

所需串联电阻求得后，用适当电阻数个串联组成，再用干电校准。如本表10伏档，用10仟欧电阻两个或5仟欧电阻4个串联，组成本档的倍率电阻R\(_{22}\)，见图2－1，再用5节新干电串联得7.6伏，接在此表10伏档，略变动电阻使指针恰指于7.6伏处，即已校准。如此制作，准确度相当高超，不会次于用电桥测准电阻而制的电表。再用干电池10节或45伏乙电校准50伏档的信率电阻R21。

至于250伏，可利用50伏档先量一个直流电压，例如用分压器调节收音机屏极电压至1/5处的电压，然后用这个全部屏极电压来校验250伏量档。同法可校准1000伏档的倍率电阻R\(_{19}\)。

2.交流电压校准法 本表因采用半波整流，交流电压灵敏度只850欧／伏。各倍率电阻数值如图1所示。校验方法可仿直流。标准电压可用可靠电源变压器次级电压和交流市电担任。

音频电压档仅比交流档多一电容器，所以不需另行校准。

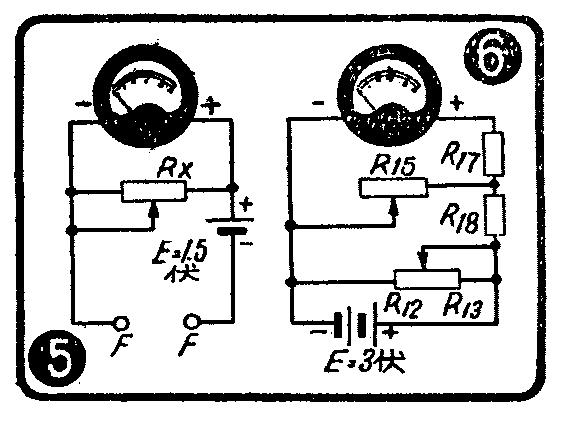

3.直流电流分流电阻的制作和校验 R\(_{6}\)、R7两电阻可用市售30＋270欧线绕电阻拆绕而成，R\(_{4}\)、R5则可用漆包线绕在胶木片上代用。校准时可用图5的电路：Rχ为所要校准的一个分流电阻，可取一段适当的电阻丝接牢，F、F两接线柱接1.5伏式电子管线极。移动鳄鱼夹可得一点使电表指示毫安数等于真空管丝流即可。此法可校准500毫安和100毫安两档，此时电表之电压降极小，可略而不计。

在F、F处接一150欧电阻，校准R\(_{6}\)，使电路中总电流为10毫安。

如表头满度为1毫安者，R\(_{7}\)不需要。本表R7，为一等于表内阻的电阻，可用测表内阻时所用的并联电阻代用。

4.交流电流档 需自制一变流器，数据如下：铁心截面：14×16公厘\(^{2}\)（可用收音机输出变压器铁心）；次级：用0.026公厘径漆包线绕2500圈（可用输出线圈初级充任）；初级：0—5安用两根0.64公厘径漆包线绕5圈，5安抽头到1安处用同号线一根绕19圈。初次级间绝缘需良好，以免测验电压较高的电流时，损坏表头。线圈应经过浸腊处理，以防潮湿。校验时可用交流电源或相当交流电子管的灯丝电流进行，仿直流法配准串联电阻R\(_{23}\)。校验时次级应紧接降压电阻R24，此电阻不必精确校准阻值。

5.电阻档 R\(_{17}\)和R18可用30＋270欧线绕电阻拆绕约50欧左右代之。R\(_{12}\)、R13是一有抽头的50欧电阻，用100毫安档串一1.5伏电池和一段电阻丝，使电表指数为30毫安时，此电阻丝即为50欧。抽头可用图6电路求出：此时R\(_{15}\)约在200欧左右，移动R12和R\(_{13}\)上的夹子到表针指满度，这点就是适当的位置。

R\(_{14}\)、R和R1都可用毫安计测定。R和R\(_{1}\)两电阻需用一瓦以上电阻多个串联，以求稳定。

R\(_{2}\)450仟欧可用100—150仟欧电阻串联组成，R345仟欧可用10—15仟欧电阻串联组成。多个串联，可以减少误差。也可先用R×1测量一只100仟欧电阻，然后用这个电阻去校准R×10和R×100两档。

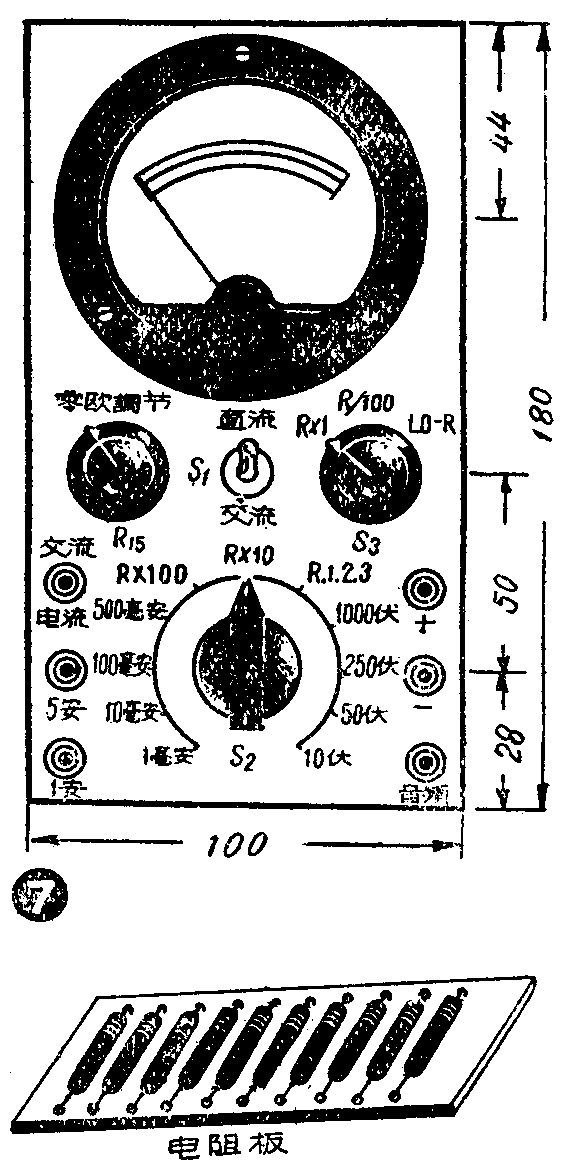

6.装置和面板设计 本表全部零件装在一18×10×6公厘3双层三夹板制成的木盒中。为了面板绝缘良好起见，用胶木板制成，各插口紧装其上。再在胶木板上复以铝板，以增美观。铝板上用油漆书写各量档（图7）。

本表电阻很多，如果排列杂乱，装置上将发生困难。因此采用多块胶木片将电阻排列其上，不仅整齐美观，且不易发生相碰或绝缘不良的障碍。

电池用手电用干电池装入表内，表盒内装置铜质电池夹，装取电池很方便，无一般售品电表的需用烙铁的麻烦。高阻测量250伏电压插口，装于盒子的侧面。

运用此复用电表作测量时，首先应将开关S1置于欲测的交流或直流方向，测电阻时也应将S1置于直流一方，再置S\(_{2}\)到所需量档，即可进行测量。测电阻时，需先用R15调整零欧姆点。测高阻时要联接250伏直流电压。当S\(_{2}\)置于R、1、2、3时，更要用S3选择低欧（LO－R）、R/100、和R×1三档。当S\(_{3}\)置于低欧时，不论S1与S\(_{2}\)位置如何，均消耗内部电池电能，且妨碍高阻测量。所以不测低阻时，不应把S3覆于LO－R位置。

低欧数值要另行校核，本表校核数据如下表，如仿本刊8月号13页自行定度更好。

用本表测电容、电感、分贝需另行计算。

各插口用法：测交直流电压、直流电流、电阻时均用“＋”、“-”两插口；测音频电压用插口“＋”和“音频”；测交流电流：1安培以下用“交流电流”和“1安”两插口，1—5安用“交流电流”和“ 5安”两插口；测高阻时，输入之250伏电压接于盒侧“250伏+、- ”两插口内。
