现代战争中，在我们向敌人阵地进攻之前，要设法扫除敌人所布的地雷，为步兵及坦克开辟冲锋的道路，以减少接触前的损伤。扫雷的主要工具之一就是地雷搜索器，在保障战士的安全上，它起着重要的作用。

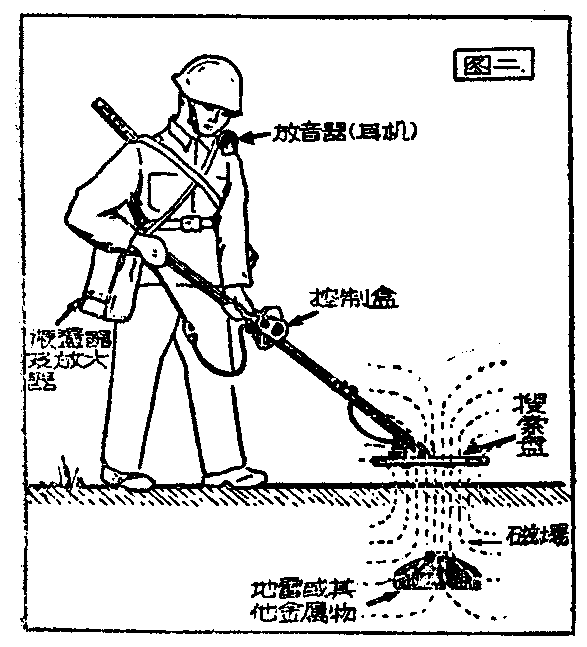

地雷搜索器是各种军用电子仪器中的一种，它能探索埋在地下的地雷和其他金属物体。地雷搜索器是利用平衡互感电桥原理制成，主要为振荡及接收放大两部分，两者合装于一箱。另外还有一个搜索线圈盘、指示电表及控制盒，都合装于一根可拆成几节的杆上（图1）。战士肩上带有一只放音器（即单耳机）。通过布雷地带，当搜索盘靠近地雷埋设点时，指示电表就会呈显指数，同时耳机中发出蜂鸣声。搜索情形如图2。

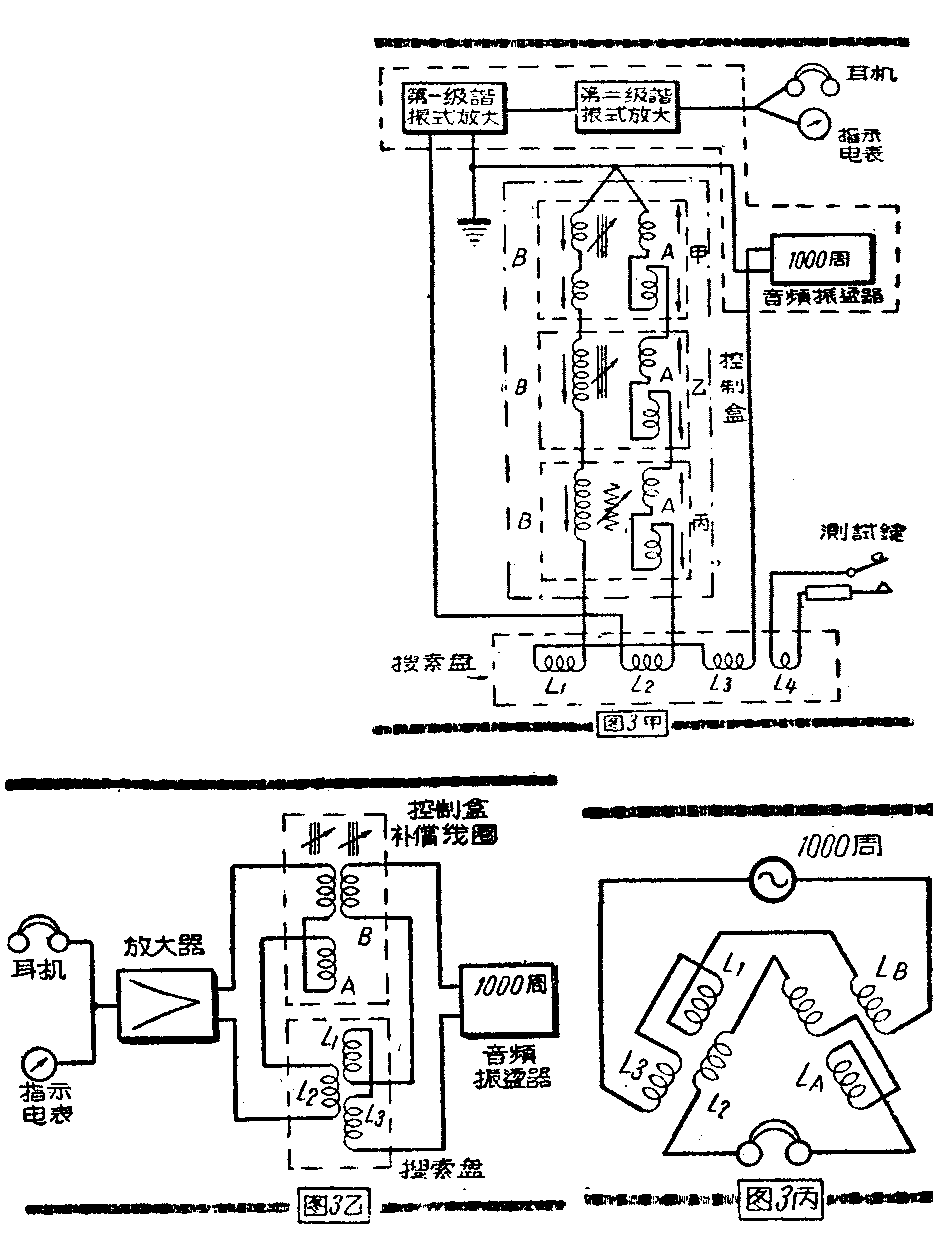

地雷搜索器的构造是很简单的，甚至比一部超外差式收音机还简单，图3甲是它的示意图，全机分为两大部分，一个是1000周的音频振荡器。搜索盘中的线圈L\(_{1}\)、L3跨接在它的输出端。另一主要部分通常是一个包含两级的谐振式音频放大器。用谐振式放大器主要是它能在1000周的狭波段提高放大器的增益，其作用和收音机的中放级一样。放大器的输出端接耳机及指示电表作为负荷，输入端接在线图L\(_{2}\)上。图3甲其实可以简化成图3乙，全机的主要工作原理是依靠平衡互感式电桥。搜索盘中有四个线圈，除L4外，L\(_{1}\)、L2、L\(_{3}\)组成电桥的主要部分，它们同轴的一个套一个的盘在一起，形状和收音机的环状天线类似。其中L3及L\(_{1}\)得到振荡器输出的1000周正弦波电压，因它们是按磁场相反的方向串连的（如图3甲），所以对于L2 的互感合成后接近于O。电桥的全部平衡依靠甲、乙、丙三组补偿线圈调节达到。在电路上看补偿线圈实际上是A、B两组，A组与L\(_{2}\)串联，B组与L1、L\(_{3}\)串联。L1、L\(_{3}\)、A、B各组线圈和放大器可看成如图3丙所示组成一个平衡互感电桥。当电桥完全平衡时，L1、L\(_{3}\)对L2的互感结果是O，于是L\(_{2}\)就不会拾取信号送至放大器。当搜索盘接近金属物时，因L1与L\(_{3}\)的直径不一样，遇钢铁等导磁物质时的磁通变化及因产生涡流而引起的减磁作用等，对磁场起的影响不一样，破坏了L1、L\(_{3}\)对L2的互感平衡状态，这时，L\(_{2}\)中就有感应电压输送到放大器。甲、乙、丙三组补偿线圈是装在控制盒里的，甲用作粗调整，乙用作精密调整，甲、乙两者都是用变铁粉心位置进行调整的电感性调整器。丙线圈用作电阻性的调整，线圈由比组较大的合金线绕成，里面有个可变位置的黄铜心，以改变它们的质量因数（Q值）。L4是个测试装置，当按钮通路时，L\(_{4}\)拾取电能、电桥失去平衡，和遇到金属物一样L2中有了感应电压，放大器便有了输出，耳机发出蜂鸣电表呈现指数（当然电表必须是整流式或是热电式的）。(沈铭宏)
