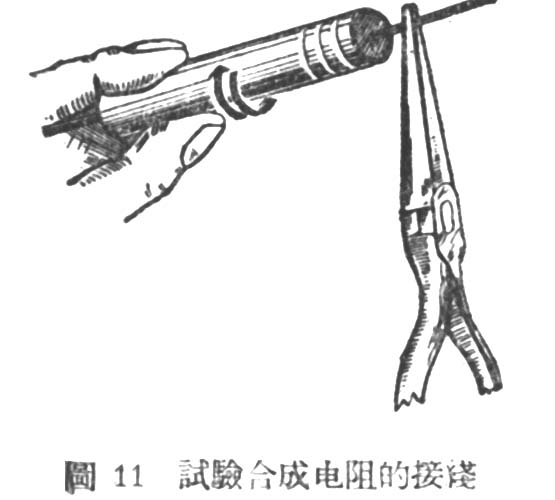

选择电阻时可用欧姆表测量，看实际阻值是否与标示值相同。薄膜炭阻的漆皮必需完好无损，合成电阻则要注意接头是不是坚固，用右手拿尖嘴钳夹住电阻接线根部左手用两指轻轻转动电阻（图11），应该没有任何活功的感觉，若有一点活动，使用时杂音很大。

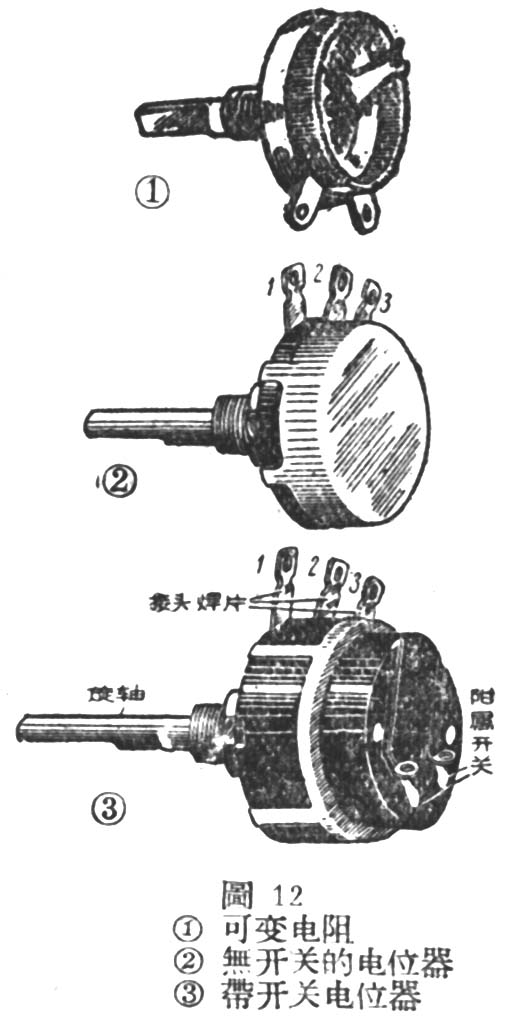

简单的直流收音机中，常常用可变电阻作为灯丝开关，以便调整丝压。这种电阻是线绕式的，只有两个接头（图12①）。另有一种有三个接头的可变电阻叫电位器（图12②③），在收音机中一般用来控制音量、再生强度和音调控制等。有的电位器还附有一只开关。普通电位器有两种，一种是炭膜式的，另一种是线绕式的。炭膜式的阻值较大而功率小；线绕式的阻值较小，但可通过较大的电流。所以在收音机里用来调整音量大小和电路中通过的电流较小的地方多用前者，而在灯丝电路或屏电路、帘栅电路等处则用后者。选择时首先可以用欧姆表量一下两个固定端的阻值，实际阻值和标示值的误差应小于20％。例如标示是500千欧，那么实测阻值应该在400千欧到600千欧范围内。然后再把欧姆表接活动端和一个固定端，缓缓旋动旋轴从一端到另一端，欧姆表的指针应慢慢的上升或下降，如果有跳跃突变现象就说明内部接触不良，使用时就有杂音。同样的再试一下另一个固定端。当旋轴自焊片1向3转到终点时，2、3间的阻值应小于全部阻值的1％。退回来旋回到起点时（如果是有开关的电位器，应旋转到开关刚不动作的位置）。1、2间的阻值应小于50欧。否则用到收音机上，就会发现声音关不小。旋轴对三个焊片都应该绝缘，向左和向右转动时手上感觉用力相等，而且很圆滑。用尖嘴钳轻轻左右拉动焊片1和3，不应该有一点点的摇动。有开关的电位器应该旋动开关几次，看看动作是不是灵活和接触良好。

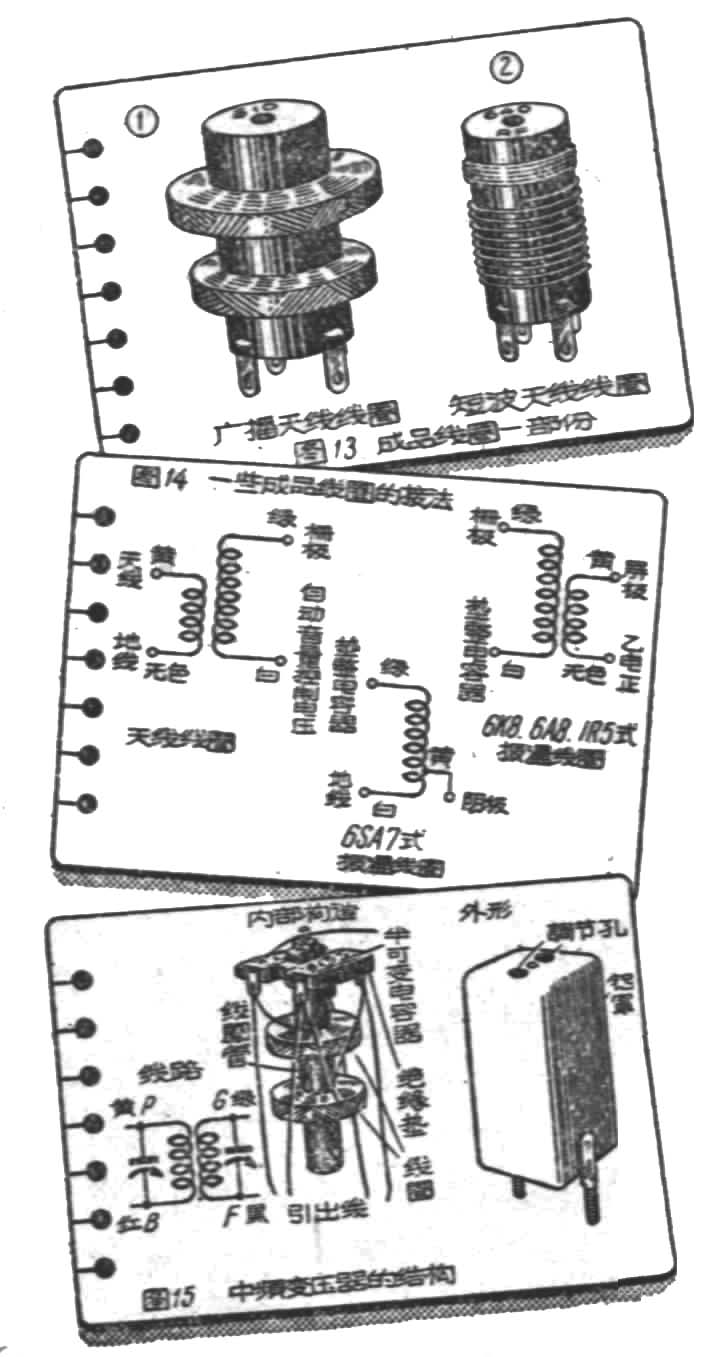

线圈——市售收音机用的各种成品线圈几乎全部是配合360微微法（最大电容量）的可变电容器的，这种线圈是用漆包线或纱包线绕在绝缘管上做成，并常常把几个相互关连的线圈绕在一个线圈管上。线圈的好坏，可以用它的品质因数Q值来衡量，Q值越高表示损失越小，选择性也就越好。但是要知道线圈的Q值，是要用一种专门的Q表来测量才能确定，对于我们的读者讲，这个办法就行不通，不过我们还是可以用比较的办法加以判断，如果线圈管是用上等的绝缘材料做成，并用多股绞线以及采用特种绕法来减小潜布电容、直流电阻及集肤效应，那么这个线圈的高频损失显得小些，也就是Q值比较高。例如线圈管用塑胶的就比用纸的好，而瓷的又比塑胶的好；再如中波段线圈用多股绞线绕成蜂房式，短波段线圈用较粗的镀银铜线用间隔绕法都能提高品质因数。
目前可以买到的一些成品线圈有：接收中波广播段550—1600千周的矿石机线圈和再生式线圈（其中有天线线圈、高放线圈）及成套的全波外差机线圈等。有几种外差机线圈把广播波段和短波线圈绕在同一线圈管上，这样地位是节省了，但是有时短波线圈的一部分电能被广播线圈吸收掉，所以效率不很好。外差机里的振荡线圈因变频管的型式不同又可分四种：6SA7型的哈特来式振荡线圈，有三个接头；1R5型、6A8型、 6K8型的屏栅回授式振荡线圈，有四个接头。
选择时可以用低欧姆表测量线圈各头是否通路，线圈之间有没有短路，外面有无绿色或黑色斑点，这些斑点说明这个线圈的防潮性不好和用来浸制的腊质量不佳。
中频变压器——外差式收音机之所以有优越的选择性和灵敏度主要是它具有中频放大器的缘故，而中频变压器的质量又是决定中频放大器好坏的主要因素。一般外差式收音机里要用两只中频变压器，它的基本构造是互相耦合的两个谐振槽路，外面套有一个铝质罩子。为了减少潜布电容量，线圈绕成蜂房式，有时还分节绕制。电容器多采用半调整式，调节螺丝的位置刚好在铝罩顶上的两小孔下面，可用旋凿穿过小孔来调整谐振频率。我国生产的中频变压器常用465千周。初级线圈一般用黄、红色引出线，黄线接屏极，红线接乙电源正极；次级线圈用绿、黑色引出线，绿线接栅极或第二检波管小屏，黑线接自动音量控制或检波音频输出。有的中频变压器用焊片接出就按上列次序用P、B、G、F 4个字母分别注明（图15）。装在变频管和中频放大管的中频变压器叫输入变压器，这只变压器的两个线圈距离较远，为的是提高选择性。装在中频放大管和第二检波管之间的叫输出变压器，里面的两个线圈距离较近，这样灵敏度就较好。为了减低集肤效应，中频变压器的线圈是用多股相互绝缘的细铜线绞合成的“编织线”绕制的。编织线有三股、五股、七股或九股等，股数越多，装成的中频放大器的灵敏度和选择性就越高。但是采用股数多的中频变压器，若是在装配时零件排列不好或布线不当，由于灵敏度高很易发生振荡叫啸。一般交流收音机常用五股或七股的，直流收音机里用的股数就较多。选择中频变压器时先用高欧姆表测量一下初次线线圈间和他们对铝罩的绝缘，再用低欧姆表测量两线圈的电阻，约为7—12欧，各线圈的电阻应大致相等，误差应在10％以内。国货中频变压器一般尚可应用，但有共同缺点，即当环境温度上升时，半可变电容器的容量改变很多，中间频率有时会失谐6—20千周，故使用时必需注意通风且不要装在容易发热的零件近旁。

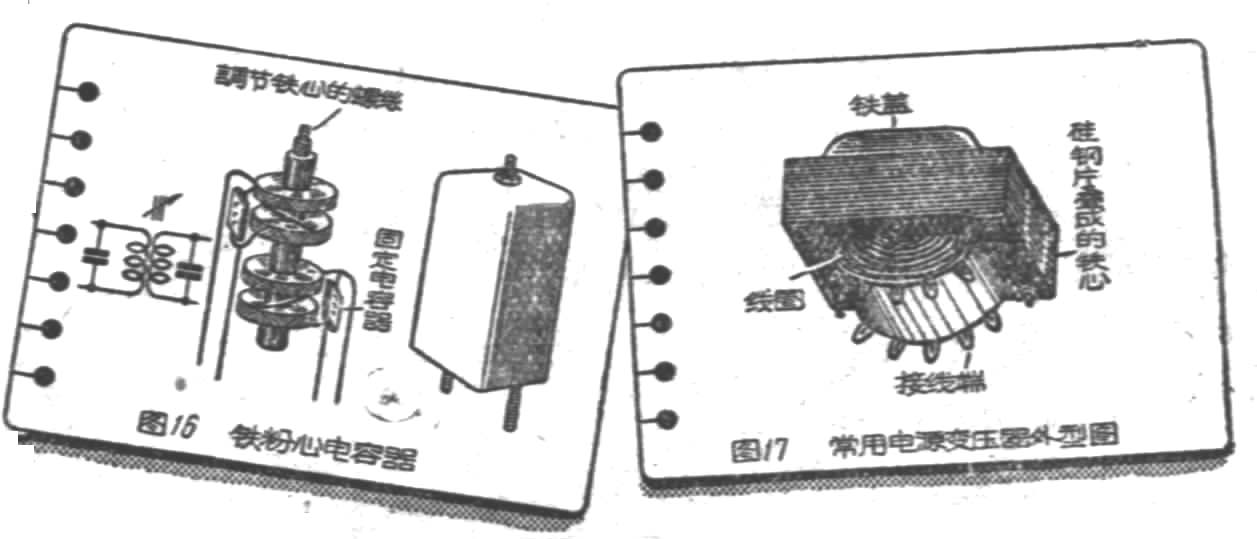

除了上面谈的空气心中频变压器外，还有一种采用铁粉心的中频变压器，当然它的Q值更高，效力更好，但目前我国市场上还很少见。它的构造如图16。
电源变压器——电源变压器的作用是把外来的220伏或110伏交流市电改变成几种不同的电压以适合收音机使用。基本构造是在用硅钢片叠成的铁心上绕几个线圈（图17）。线圈之一叫初级线圈，他与交流市电相接，其余的几个线圈就叫次级。电源变压器各个线圈的电压和它本身线圈圈数的多少成比例，圈数愈多，电压愈高。硅钢片是一种含有硅的钢片，每片厚度约0.35—0.5公厘，各片间绝缘。这样能使变压器减少涡流损失。收音机里用的电源变压器常常有一个初级和三个次级：初级接电源，供给次级电能，电压是110或220伏；一个次级线圈是供给整流电子管灯丝的（我国多用5伏）；一个次级是供给其他几个电子管灯丝的（一般为6.3、12.6或2.5伏），以上两个叫低压或灯丝线圈；另外一个是供给高压用的，整流后供作电子管乙电，叫高压线圈。全波式整流的高压线圈分为两半，故共有三个头，半波式的只有两个头。收音机电源变压器的要求是电压合适、绝缘优良，发热不太快。因为当电流通过各线圈时要发生电压降，所以变压器次级各线圈在没有负荷和负荷时的电压是不同的。以一只五灯收音机的电源变压器为例，次级6.3伏线圈在未接电子管时，电压往往达到6.6—6.9伏，如果此时的电压不是6.6—6.9伏而刚好是6.3伏，那么插上电子管（有负荷）后，电压降低，就显得不足了。质量好的电源变压器不论有没有负荷，电压变动的范围不大，一般在5—10％以内，如果功率较小（10瓦以下），还可以把这个范围放宽到20％。在测量次级电压时，必须注意到初级电压是否正好是110或220伏，如果初级电压偏高或偏低，那么次级测得的电压就不正确了。

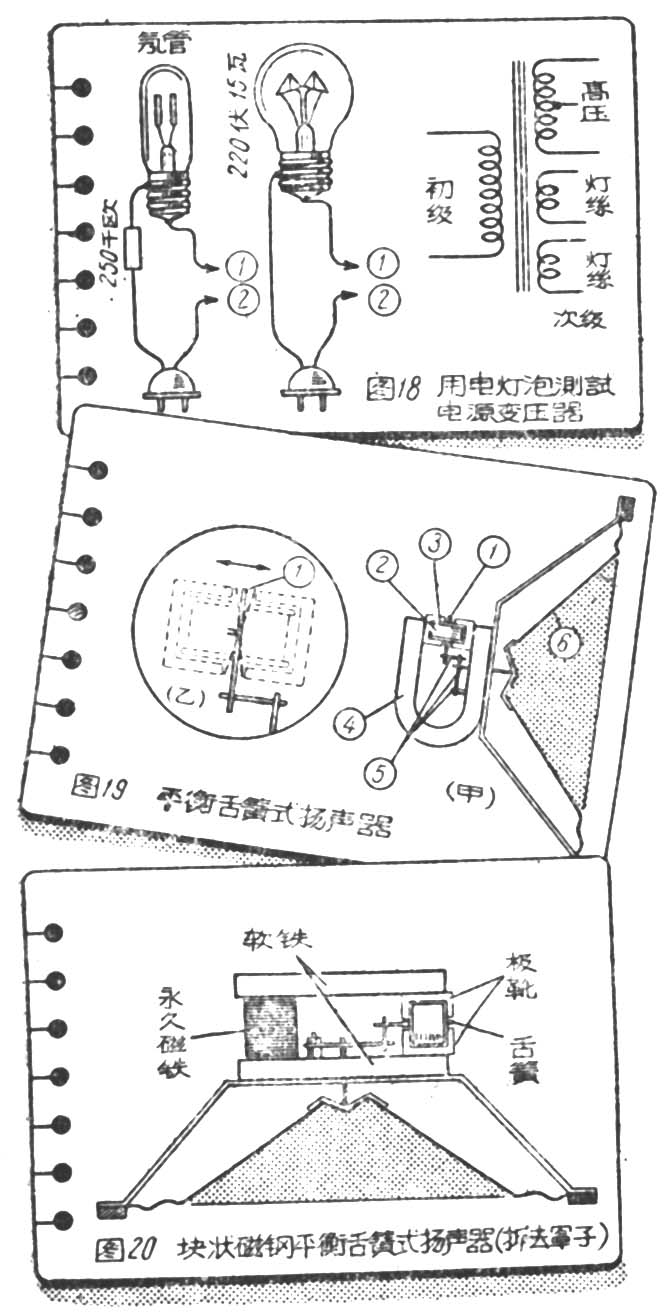

电源变压器是否损失过大或线圈有无局部短路，可以用普通电灯泡试验。测试方法见图18，把一只220伏，15瓦的灯泡串联在交流电源线的一条线中，当①②两端接到初级线圈两端时，电灯泡应该发暗红色光或暗黄光，若发光很亮，就表示被测试的变压器损失过大或有局部短路等情况。绝缘试验可以这样作：用①②两端分别接在各初次级线圈之间，各次级线圈间，以及各线圈对铁心间，若是绝缘良好，灯泡都不应该发光。这个试验用一个氖气灯泡串联一只250千欧的炭阻，试验更为灵敏。进行这两个试验的时候要注意安全，接交流电源时不要用手直接碰测试用接线（或试棒）和变压器。此外还要看一下硅钢片是不是插得很紧，接上电源时变压器不应该发出很大的颤抖声。
听筒——听筒的构造是在一只马蹄形永久磁铁的极靴上绕着线圈，在极靴的顶端很近有一片薄铁片。当通过线圈的电流改变时，磁铁吸动铁片的力量就随着电流大小及方向而改变，铁片随之振动而发出声音。左右两只听筒的线圈是串联的。听筒线圈的直流电阻有2000欧和4000欧两种，实用效果相同。试验时带好听筒后用接线两端摩擦某些金属体（例如暖汽管等）或接触稍有潮湿的地面，能听到“喀啦喀啦”的声音，声音愈大愈好。也可以拆下来用小刀等试一试永久磁铁的磁性，吸力愈大愈好。目前市面上的听筒以“大声”牌的较好。
扬声器——输出功率较小的收音机可以采用平衡舌簧扬声器，这种扬声器的好处是价廉而灵敏度较高，缺点是较低及较高的声音都发不出来。结构如图19所示，用一片叫舌簧的铁片①架空装在线圈②的中心，舌簧中部用钢丝装牢在线圈框③上，所以舌簧①以中心为轴，两端能够振动（图19乙）。将线圈系统整个安装在一永久马蹄形磁铁④的两磁极中间，那么当线圈中流过声音电流时，舌簧就发生振动，经连杆⑤的传动，纸盆就振动发声。目前这样扬声器使用最多的是直径为20.5公分的，磁铁的形式有两种，一种是马蹄形如图23；另一种是块形如图20，图20的磁铁磁性较好。舌簧扬声器线圈的直流电阻约1000欧，阻抗约6000到10000欧。耐受功率在1/2瓦以下。选择时可以先检查舌簧是否在空隙的正中，纸盆边和铁架粘得是否坚固，纸盆有没有破裂或变形。舌簧和连杆及连杆和纸盆的焊锡是否完整坚实。至于灵敏度则可把线圈的两个接头放在舌尖上，然后用手指轻轻弹动簧舌，舌尖会有酸麻的感觉，这样表示磁铁的磁力很强。能接到收音机上试听一下当然更好，仔细听一下有没有沙音。

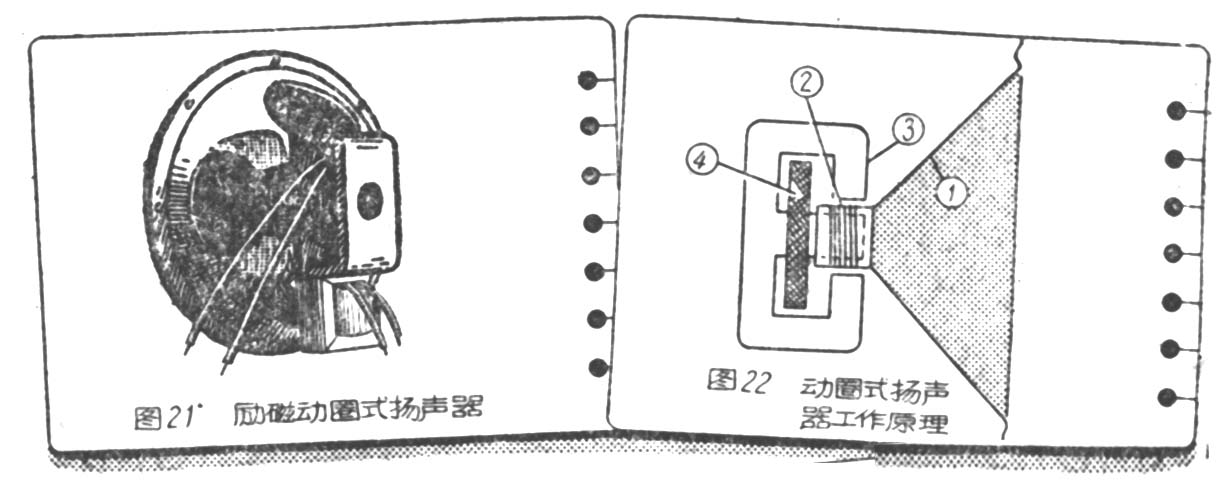

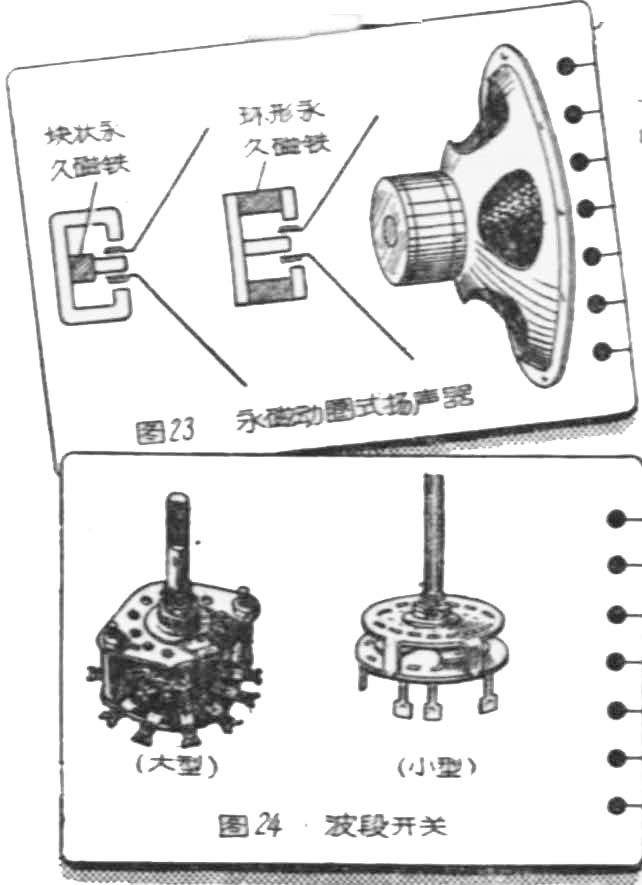

收音机的输出功率如果在\(\frac{1}{2}\)瓦以上，应采用动圈式扬声器（图21），这种扬声器的基本结构如图22，在纸盆①的颈部胶有一个叫音圈②的线圈，它就悬空的装在磁铁③的空隙里。当声频电流通过音圈时，就推动它产生前后方向的振动带动纸盆发音。电动扬声器的磁铁有用电磁式的，有用永磁式的。前者就是在铁心上绕一个圈数很多的线圈叫励磁圈④，只有在直流电流通过线圈时铁心才有磁性；后者是用永久磁铁作铁心，就没有励磁圈。永磁扬声器的构造还可分两种，如图23所示。从磁性方面来考虑块状磁铁的较好。直径12.7公分和16.5公分的电动扬声器用得最多。励磁线圈的直流电阻从1000欧到2000欧左右，额定励磁电流从25亳安到50毫安，励磁电流过大发热过甚，过小磁力不足，声量不大。音圈的阻抗很低，一般约3欧到5欧，所以它不能像舌簧式扬声器那样可以直接接到功率输出管的屏回路中，因此常常在扬声器上附带有一只输出变压器，好和末级电子管配合。这种扬声器如果没有特别注明，一般都是配合单只9V6用。初级阻抗约5000欧，直流电阻约300欧。如果收音机里采用的是别种输出电子管，就要调换输出变压器。扬声器接线的颜色一般以黄色和黑色表示励磁线圈，红色和绿色表示输出变压器的初级线圈。选择时先要检查纸盆是不是完整；纸盆边是不是粘牢；音圈要在很狭窄的磁铁空隙里振动，所以必需很正，否则振动时就会和磁铁摩擦，使声音发沙，很快把音圈摩坏。试验时可用两手的手指轻轻按纸盆中部（注意，两手用力要均匀），应听不见沙沙的摩擦声音。用指甲弹纸盆应有很清脆的“东”“东”声。再检查励磁线圈在磁铁上有没有松动；音圈引线的焊片有没有活动；输出变压器的线圈、励磁线圈和铁架间应该是绝缘的，可用高欧姆表检查或用如检查电源变压器的绝缘一样的方法来检查，再测量初级线圈及励磁线圈的电阻。如果可能最好接在收音机上试听。有些音圈不合适，遇热时铁心膨胀与音圈摩擦以致声音发沙。
波段开关——长短波收音机中，收广播段和短波段时要分别使用不同的线圈，波段开关就是用来换接线圈用的。常用的是四刀双掷的双波段开关。有大型和小型两种（图24），大型的占的地位较大但接触可靠，磁绝缘的又比胶木绝缘的好。选择时要特别注意旋袖对轴承配合得是否严密，旋动时是否干脆利落。波段开关的接触片以采用镀银的磷铜片的质量较好，因为弹性强，接合点紧密，接触电阻大约只有0.02欧。接触电阻越小，质量越好。若干低阻欧姆表可以测量一下。（童光辉）
