最近装成一架收音机，不论在灵敏度、选择性和传真度上都比较满意，现将这架收音机的线路及装置经验介绍出来，以供业余无线电爱好同志们的参考。
线路设计及工作原理

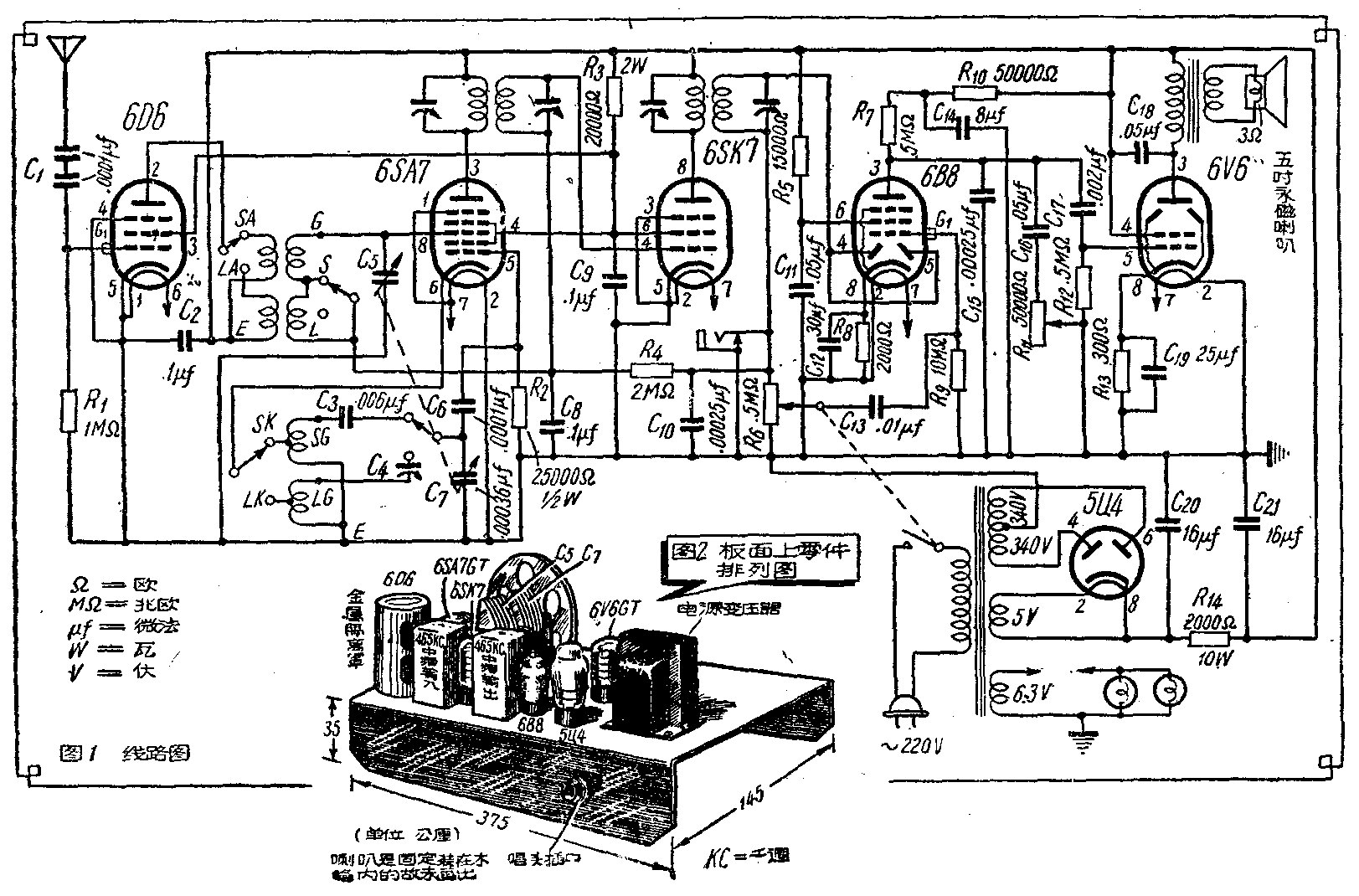

本机是一架六管机，用6D6作不调整式前级高放，6SA7作变频，6SK7作中放，6B8的两小屏作检波兼自动音量控制，五极部分作低放，6V6作强放（图1）。
天线线圈采用美通553A长短波线圈，原天线LA、SA接6D6屏极，通地端E接高压正极，再接0.1微法电容器通地。次级线圈与一般超外差收音机一样接法，使高放级与变频级间形成电感交连。C\(_{1}\)用0.00005微法，以得高阻抗输入，这种电容器不易购得，现用2个0.0001微法电容器串联代替。用6D6作不调整高放的作用，等于代替了一根天线。当各个不同频率的电波从天线上传来以后，经过C1耦合至6D6栅极，对各个频率同时进行放大，再经天线线圈次级作电感交连至6SA7第三栅进行变频。
振荡回路里的C\(_{3}\)本来应该用云母电容器，但这里用了纸质电容器，只要漏电电阻在200兆欧以上，就不至影响频率的稳定性。R2的阻值一般用22000欧，这里用了25000欧。一般质量较差的变频管，振荡栅极电流在4毫安左右，用这个阻值可以提高变频管的灵敏度，如振荡电流到达5毫安时，仍以采用22000欧或20000欧为宜，以避免产生寄生振荡。R\(_{3}\)上的电压降供应6D6、6SA7和6SK7三个电子管的帘栅电压，必须用2瓦以上的磁质或线绕电阻，以防变质，中频变压器采用九股塑胶型的，提高了中放管的增益。
音频放大级6B8的增益和R\(_{7}\)，R12及C\(_{17}\)有关，（R5也应相应地增减）电阻越大，增益也越大，但高音部分比较弱，这时可适当减小C\(_{17}\)使音频响应均匀。设计6B8的增益主要从音频响应（逼真度）着想，因6V6过荷问题可以利用音量控制器R6来克服。6B8的屏极电阻至高压间加接了R\(_{1}\)0和C14作退交连滤波，以避免回输振荡和减低交流声。此外又在屏回路中加装了R\(_{11}\)和C16作为音调控制以衰减高音增强低音。
6V6的阴极自给偏压电阻，标准应用250欧，可视6V6的性能而定，如6V6的屏流低于47毫安时，此一电阻可略为提高至300欧，以维持6V6的规定栅负压12.5伏，否则信号输入较强也会产生失真。如能用直流电压表测量R\(_{13}\)两端较为方便正确。
整流管用苏联5ц4管，因内部有阴极与灯丝相连，可以避免交流峰压将滤波电容器打穿。滤波回路采用RC型滤波，R\(_{14}\)阻值用2000欧10瓦线绕电阻以防烧毁。C20和C\(_{21}\)用16微法，以使波纹更加平稳。
装制超外差收音机的要点，首先要注意零件的选择。本机的零件除全部用新的以外，还采用了磁质灯座和磁质炭膜电阻和九股中频变压器，因此减少了零件漏电和变质的可能，使灵敏度大为提高。其次是零件排列问题。过去我不注意这一个问题，拿起零件就装，认为只要接线正确就行了，结果不是产生回授振荡就是收不到音。在设计零件排列图时注意到以下的一些问题：
1．排列管座时，上一级电子管的屏极接脚与下一级电子管的栅级接脚，应排列得互相靠近。以避免屏栅极接线太长而产生不必要的交连。
2．天线线圈和振荡线圈除必须排成直角外，接线愈短愈好，以减少电能损失。
3．高压正极接线应尽量靠近底盘边角，这样可以避免与各电子管的栅极接线靠近，以避免产生回授振荡。
装接线路时应尽量缩短零件接线以减少损失。AVC及栅极接线用金属隔离线，焊剂要很清洁，以免焊接点渗入杂质产生杂声。全机共同通地的接线，必须用较粗的，例如1.25—1.6公厘（18号—16号）直径的紫铜线。因为它是全机电流的汇总点，同时因无线电机内有许多高频电流存在，有集肤作用，用线太细了会增加电能损失。
本机面板上零件排列见图2。
线路安装工作
第一步是将各个零件需要焊接的地方，如灯座接脚、线圈接头、焊片、接线、电阻、电容器的两端都镀上一层焊锡，但不要把零件接头上需要穿线头的孔堵死。第二步将各种基本零件，如灯座、电源变压器、中频变压器及双连可变电容器等，用罗丝装在底板上。第三步将各个零件，如电阻、电容器及需要用线连接的地方，将线头穿入孔内绕上一至二圈。然后再检查一两次看线路有没有装错的地方。第四步便开始焊接。
线路的校验
全机装好后再检查一两次接线有无错误，便开始接上电源试听。为了使每一波段内的电台不至漏掉，并使电台的频率对准刻度盘以及达到最大的灵敏度，必须进行校验。开始先校中频，用万用电表交流电压100伏-档串上一只0.1微法电容器，一端跨到6V6屏级，一端接底板，然后将度盘调到一个电力弱一些的电台，用小改锥校正中频变压器上的两个半调整电容器，工作要缓慢细心，先校输出中频后校输入中频。一方面用耳朵听喇叭输出音量的增大，一方面看输出电表指针移到最大偏斜度为止。工厂出品的中频变压器都是经过校正的，因此罗丝校正的幅度很小。第二步是校正变频级（高放级等于一根天线，不用校正），先校正中波波段，变频级的灵敏度以及收到的电台和刻度盘频率是否对准。校正度盘时采用三点校正法，即校正600千周、900千周和1500千周三点。先将信号发生器调到同一频率，譬如是600千周，把它接到天线的输入端，这时看拉线盘指针是否恰好对准600千周。度盘的长度应恰等于拉线盘的圆周长度的一半，指针向左右移动恰在度盘刻度的终端和始端。如果指针不准，偏向较高频率，可将C\(_{4}\)向右略为旋松，频率就会向低处移动；如果指针偏低，即将C4略为旋紧，频率即向高处移动，直到对准为止。然后依次校正其他两点。如果度盘对准后灵敏度降低，说明振荡频率与自天线输入频率不是465千周的差频，略有出入。这时可调整并连在双连可变电容器上的两个修整电容器，使音量恢复到最大为止。短波段因无信号发生器，就根据电台播音来调整的，使16公尺到25公尺短波广播波段的两端都能收到响亮的电台声音。一般的说成品天线线圈与振荡线圈的设计比较准确，只要中波波段同步，短波段就不会有什么问题。
优缺点和效果
本机因为采用了6D6作不调整式高放（其他遥截止五极管均可），不用天线可以直接收到莫斯科、印度和日本电台的华语广播节目和其他许多外国电台，国内各省人民广播电台可以全部收到，电台之间的声音互不混淆。6B8的增益有116倍，接用动圈式电唱头，就有宏亮的音量输出。
本机的缺点是在短波段两头的增益没有中间一段高；声音有断续现象，可能是C\(_{3}\)的电容介质常数不稳的缘故，改用云母电容器可能消除这一现象。
编者按：1．不调谐式高放级的放大率和它的输入阻抗、输出阻抗及电子管的互导有关。输入和输出阻抗主要由电子管的输入电容（栅阴间电容）和输出电容（屏阴间电容）决定，频率越高，阻抗就越低。2.6D6管的互导率不大（1600），用它做不调谐高放级时放大率不会很大，尤其接收短波时更谈不到放大作用。如果要用不调谐高放级，须用超短波用的电子管（它的电容小而互导大），才能获得一定的放大率。这机器的灵敏度高是因为采用了五极管（6B8）作音频放大，九股中频变压器和磁质管座等的原故。（张胜群）
