十多年来，无线电电子学技术设备的应用范围越来越广阔了。在新领域里，它们受到很多新的考验；它们要满足很多新的要求，其中重要的几项就是：精确度高，稳定度大，体积小，重量轻，能够适应越来越高的频率和经得住恶劣的工作条件。这些新的要求逼迫得一天比一天紧，经过人们继续不断的努力，确实做出了不少的成绩。
无线电电子学的一个最新应用，可说是导弹了。它是一种最新式的武器。若把弹头（即装炸药或原子爆炸物的部分）去掉，装上各种测量仪器，能变成研究高空现象的最先进工具，我们常常把较简单的一类叫做火箭——火箭还是发射人造卫星不可缺少的设备。导弹技术的80%是指引技术，指引技术中绝大部分是无线电电子学技术。若是用来进行科学研究，还要装上量测和传递数据的设备，那么无线电电子学占的比重更大。人造卫星的情形差不多也是这样。
就导弹说，最重要的是必须迅速和准确。当导弹用几倍于声音的速度飞行时，还要随时精确地掌握它本身和目标的位置和动向，指引它本身命中目标，丝毫也不能发生错误。因此，在整个导弹体系里，装有极复杂的雷达、电子计算机、无线电控制器、发射和接收设备等。对于这些设备的每一个元件，要求都非常严格，原因是：
1．当导弹在起飞、转弯和飞到高空时，会遭受很大的加速度，每一元件所受的力量是它本身重量的几倍到几十倍。这样剧烈的加速度会使元件性能改变或损坏。
2．从地面到高空，温度是先变得极冷，然后又变得极热。弹体和空气的高速度摩擦，使弹体表面温度高达几千度。自然弹体内部的温度也是极热的；不仅如此，有时一部分电子学设备还要在喷出的燃气中工作。温度的急剧变化（几秒内相差几十度到几百度），可见使普通玻璃破裂。有人试做了简单的双管电子线路，在樱红色（摄氏800度）的温度下工作，使用了几千小时，每个零件和电子管都能照常工作。
3．高空的气压是很低的，一万米（公尺）处只有200毫米（公厘）汞高（即水银柱压力），到二万米处，就只有50毫米汞高了；如果再高，气压可以比电子管里的真空还要低。气压低时，会发生电晕，甚至电弧，这时，有些绝缘材料就会渗出或蒸发。空气稀薄了，散热也变得困难了。
归根到底，一个元件性能的改变或损坏，就会使整个导弹归于无用，全部指引设备也就徒劳无功。
另外，导弹的体积既小，要求它的重量也轻，因此弹上的电子学设备自然也要又轻又小。
也许我们可以这样想，导弹的要求固然高，但是对其它设备不见得有同样苛刻的要求吧!自然情况是有些两样，不过十多年来，也有很大的变化。例如现代的多路通信，一根同轴电缆上可以通数百路以至数千路的电信；还有人试验在波导管上通几万路电信。这样多的信号混杂在一起，要用很多极精密的滤波器和振荡器来把它们分清。一点误差就会造成串音，稍大的参数漂移就会把一路信号错送到别的用户去。这里，各种设备就要求制造得极其精密和稳定。还有海底电缆中所装载波放大器里的电子管，预期寿命要达到40年，以免经常取出换新。
无线电电子学设备还有一个特点，就是不管把它拿到冰天雪地的寒带，潮湿酷热的热带，以及沙漠和海岸，都得照常工作；就是不在这种极端的气候条件下工作，也不能避免在这种条件下运输。高温、低温、剧烈的温度变化、灰尘、潮湿、霉烂、腐蚀、低气压，剧烈的震动和冲击，都可能成为它致命的敌人。
有人把普通电子学设备会遭遇到的气候分成9种典型。在9种典型中，高空的温度会冷到摄氏－70度，变化的幅度达摄氏90度，气压可能低到200毫米汞高到50毫米汞高，热带大陆气候会热到摄氏85度，原始森林里的湿度会长时期停留在90％上下。实际上做出的设备，常常能在比这更坏的环境下工作。
超小型化是很重要的发展。元件的体积缩小了，不但使用方便，也有可能降低成本。象现代步兵用的携带式通信机，体积小，重量轻，可以搁在钢盔里，因此就可以把手腾出来携带更多的武器弹药。还有极小型的助听器，直接挂在耳朵上就行了。
在20世纪60年代的今天，导弹、超多频道的通信设备等等，不管要求的条件怎样高，都已经变成了现实，能够经受严重的考验，满足严格的要求，不能不说是这年代中无线电电子学设备的新成就。
（二）
这些新成就是怎样达到的呢？具体地说，不能不归功于：一些结构措施的采取，各种新元件的发明和新的优质材料的采用。下面叙述一下最重要的几项。
晶体管 它现在已能代替普通的收信放大管了，频率也可到100兆周。试验室里有人做出了可在500兆周使用的样品。在音频范围里，晶体管已能发出数十瓦的功率，晶体管在它适用的最高频率下，也能发出数十毫瓦的功率了。
晶体管的贡献，不只是它本身上比普通电子管小得多。实在说，晶体管内真正发生作用的部分，比它的外壳还要小得多，所以还有缩小的潜力。可是，更要紧的是它的电源电压很低（几伏到几十伏），不需要热丝电源，它所需要的电流也小，所匹配的阻抗比电子管也低得多。因此，配用的其他元件都可以大大缩小。如电容器的额定电压，3伏到30伏就够了。电阻可用1／20瓦的，变压器里线圈的圈数可比减少数倍，电源可用普通的小型干电池，或超小型的银锌电池，可见不用振动子，甚至可用其他更简化的方法取得电源供给。
晶体管不是十分耐热的元件。但是锗三极管已有在摄氏75度环境中使用的了，硅三极管大约可以达到摄氏100度以上。虽说它们的效能会随着环境温度的变化而变化，可是从线路上设法补偿，也不是不可能的。它的寿命也极长。

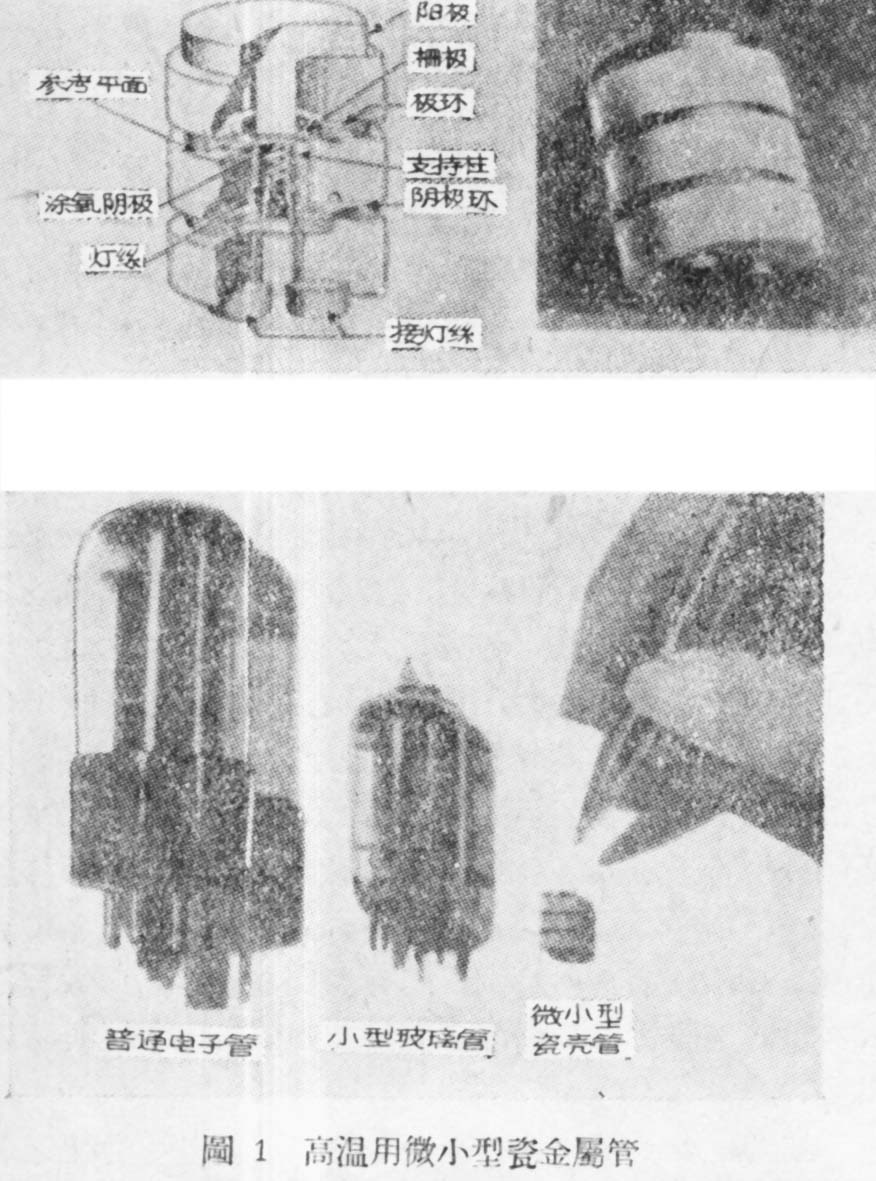

极小型瓷封电子管 体积和一个普通的晶体三极管差不多，但是能用到数千兆周频率，极其耐震，并且在樱红色的温度下还能工作。在这种温度下工作时，不需用热丝电流，它的阴极就能正常地发射电子。为了能用到这样高的频率，它的极间距离极小，结构很精细；可是它的构造却极简单，比普通电子管还便于大量生产，甚至可采用机械来装配（图1）。
密封和灌封措施 把元件密封起来，是隔绝潮湿，腐蚀和霉烂的最有效的办法。一种是封在金属壳内，在引出线的地方用一个密封绝缘子。密封绝缘子是用特别的玻璃和金属（可伐玻璃和可伐金属）熔接成的像一个玻璃珠一样。电容器、变压器、电表和继电器等，都可采用这方法。有的元件也可以封在像电子管一样的玻璃泡里。
另一个构造是在瓷管的两端烧上银，或渗上铁，再焊上金属帽或金属圈。它可以当作密封绝缘子用，如小型电容器和电阻，都可用它。
用塑料密封的方法有两种。一种是灌在金属壳内，另一种是没有壳子的，而是在模型里灌好，在凝固后取出，就更经济轻小。灌封不但可用来隔潮，还能用来把组合在一起的元件固定起来，形成极为耐震的结构。这几年，环氧树脂的引用对灌封技术有很大的推动作用。它比过去的任何类似材料都好。优点是：
1．几乎和所有的固体材料都能坚固地粘合在一起，因此不留一点能使潮气侵入的孔隙（在以前，引入线总是灌封的弱点）。它的强度也好，有的还能耐摄氏150度的高温。
2．生料是流体的，加上促凝剂，可以在室温凝固。
3．凝固过程中收缩标很小，约为0.5—4％。
4．能做成密度很低的泡沫体，介质损耗和电容量的变化都很小，合乎防震灌封使用。

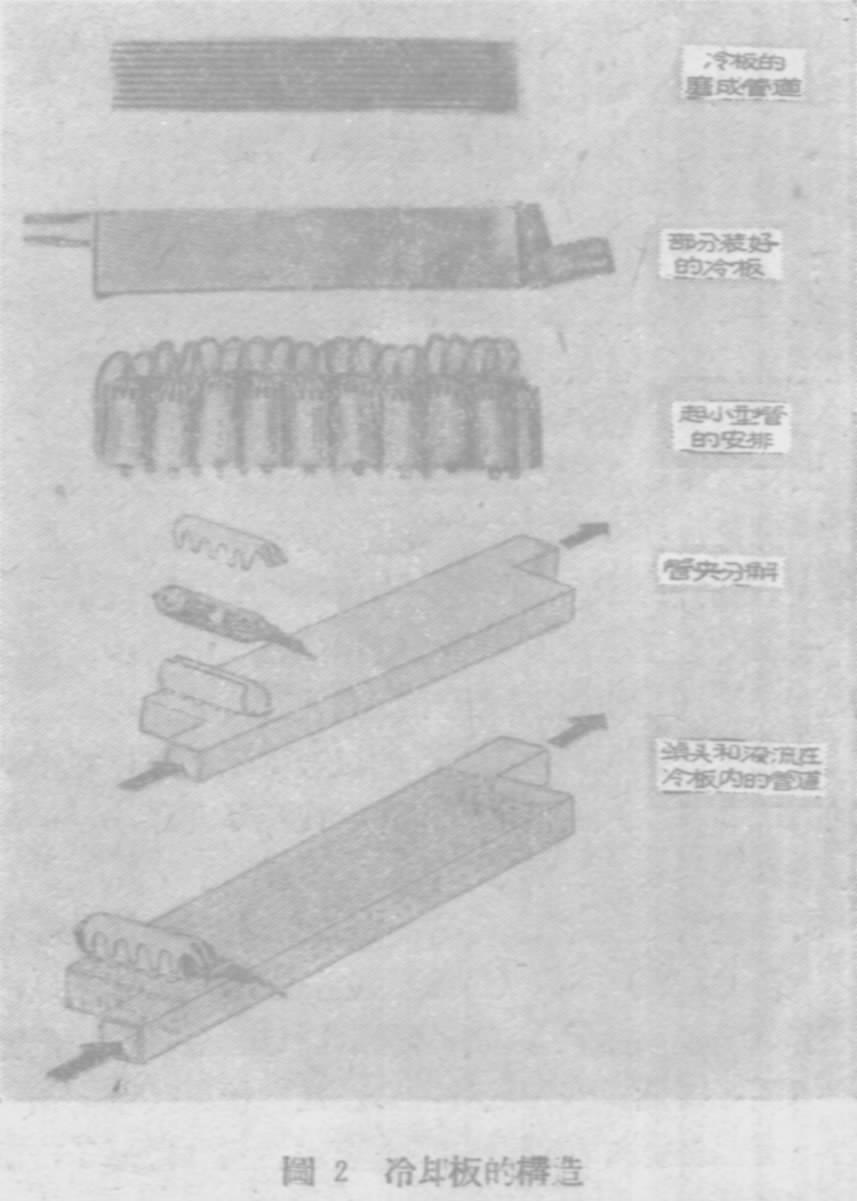

散热措施 过去几乎限于采用辐射、自然对流和强制风冷的方法，目下开始引用传导、液体循环和蒸发等效率高的办法。例如图2所示，电子管发的热由金属卡圈传到散热板上，再用液体带走。还有的用液体直接喷到电子管和其他发热的部件上，利用蒸发带去热。在有利条件下，蒸发散热所得到的温度差可比合并使用辐射和自然对流低40倍。

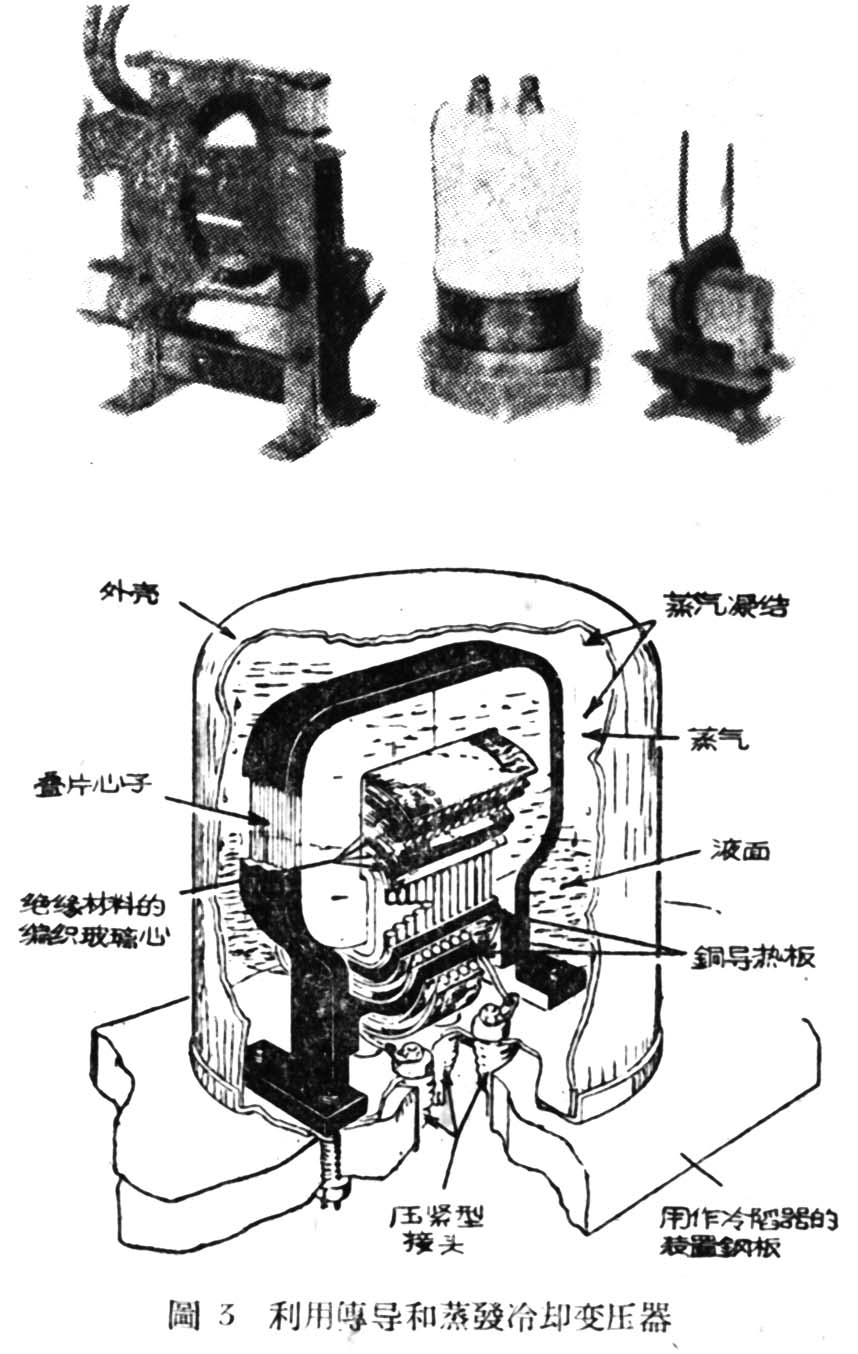

在元件中合并使用蒸发和传导，也可以大大地减少体积。有人做过这样的变压器：线圈中衬了铜块，把内部的热传出；线圈外层衬上玻璃绒，再把变压器半浸在液体氟化合物中。液体氟化合物由于毛细管作用渗到表面上，在表面上蒸发再在外壳内表面间凝结流下。这样就把热带到了外壳上。用这方法冷却，减小了体积数倍（图3）。
在热电偶中通过电流，就会使一个结连点的温度升高而另一个则降低，有人正在研究用这方法达到散热的目的。
电阻 用热分解法制造炭膜电阻，精确度可达0.5－1％，温度系数摄氏每度为0.025－0.05％，有的可到0.01％。最小型可到1／20瓦，阻值仍可达150千欧以上，尺寸约径1.5毫米，长7毫米。
用热分解法把硼和炭一并淀积，可以得到稳定十倍的电阻，并且把膜体工作温度从摄氏120度提高到摄氏150度。
把贵金属被在玻璃上做电阻，有的膜体工作温度可达摄氏220度。它的阻值可达100千欧。一般说温度系数也可达到摄氏每度0.02％，还可混用不同的成分，做出不同的温度系数。金属膜的超小型电位器，只有13公厘直径，可耐3瓦。试验室中有人还做出了可用在摄氏600度的膜层电阻。
线绕电阻也有各种不同的温度系数。由于线不能过细，它的阻值不能过高。两年前有人用到20微米（0.02公厘）的细线，目下估计可能细到10微米（0.01公厘）了。
简螺纹体的线绕电位器，可有1.25米长的线绕阻体。它的角度误差可达到0.025％以下。
电容器和介电材料
正在推广的是采用聚乙烯苯二甲酯的合成介质。它的机械强度极高，能做到2.5微米的薄膜，还能像纸一样，用蒸发法被上金属，因而省去了金属箔。它的持续介电强度达每毫米30千伏（6微米厚），并且能在摄氏125度使用。它宜于做超小型电容器，例如220伏0.1微法的电容器，它的直径只有9毫米，长度是22毫米。它很有发展到代替大部分纸介电材料的可能。
聚苯乙烯膜电容器，可做到0.5％的精确度，损耗正切极小（0.0002)，温度系数为摄氏每度100－150×10\(^{－6}\)。漏电极小，可保持电荷数十小时。最高温度是摄氏60度，但是有希望能生产出更耐热的品种来。
采用氟乙烯膜的电容器，能在摄氏200度时使用，介质损耗也仅只0.0005。
在纸介电容器中，使用新的固体浸渍材料，可以把工作温度提高摄氏40度，因此体积也可以缩小。
采用这样的工艺，在纸上喷了漆再被上金属，最后把带有金属的漆膜揭下，可做成供极低电压用的电容器。

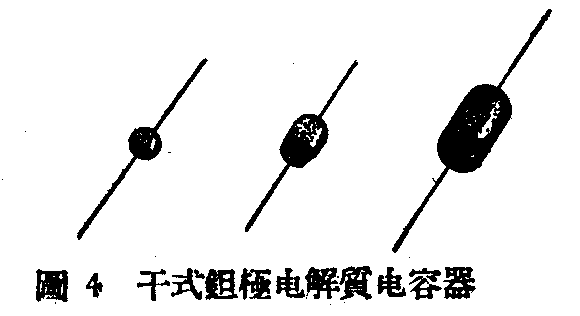

铝极电介质电容器新型的能用于摄氏－60度到＋85度。新式的钽极电解电容器，能用到摄氏200度，体积更小，10伏，100微法的只有13毫米长（图4）。
钛酸锶钡类的瓷介电质，介电系数可超过10000，制成250伏，0.04微法的电容器，体积只有2立方厘米。含锆或钢的可制成温度电容系数为0或一个更小的负数（－50至－150×10\(^{-}\)6）的，用来抵偿温度影响最有用。
云母经过特别处理，可以做成在摄氏800度时用的电容器。
电感器和磁性材料 用瓷或玻璃筒被上筒螺纹金属层，可见制成极稳定的高频电感，温度系数摄氏每度可达6×10\(^{-}\)6。

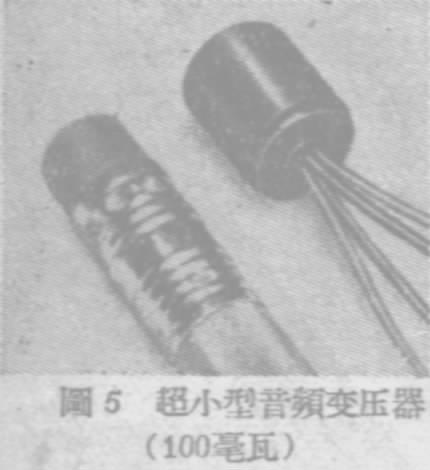

配合晶体管用的铁心变压器，有的只有小指头大小（图5）。做超小型变压器可用尼龙线圈框，用聚乙烯苯二甲酯做绝缘，用极细的线，有人用到25微米的线。
试验室里有人做出能在摄氏520度连续工作的变压器。磁心是低硅铁的，居里点（即导磁系数在弱磁场内随温度变化达一峰值突然下降的转折点——编者注）在摄氏500度以上。线是包银铜线，外面涂上瓷质绝缘。
软磁性材料中，坡莫合金的初导磁系数已可达到140000。铁淦氧磁体用作软磁材料，有的可以用到250兆周以上，还可从制成高频的可饱和电感和铁磁放大器。利用铁淦氧磁体在微波频率的磁谐振现象。在数千兆周和更高的频率时，可做成一种前所未有的元件——微波逆止器，这种元件能让电波在一个方向传播容易，另一方向则被吸收，开辟了微波线路上的新领域。此外用铁淦氧磁体还可作成计算装置、控制装置的储藏元件，和延迟线、滤波器等，其使用前途是非常广阔的。
硬磁性材料中，十多年来从最早制成的铝镍钴合金起，已把单位体积的磁能积由1.6×10\(^{6}\)厄提高到5.7×106厄。在试验室会达到11×10\(^{6}\)厄的世界纪录。最重要的发展是：（1）用B\(_{a}\)0.6(Fe2O\(_{3}\))烧结成晶体排向的材料，可得每立方厘米3×106厄；（2）用铋化锰达到4.5×10\(^{6}\)有时达到8×106、内矫顽力7000；（3）用超细铁粉达到1.1×10\(^{6}\)。这些都是为了节约镍而发展起来的。
以上仅叙述了一些突出的方面和突出的例子。要列举所有方面的成就是不可能的。还必须强调一下，新的元件和材料常常是补足了某些旧元件和旧材料的不足，因而推动技术的发展，而不是代替它们。因此，无数旧的，但是长期证明是优越的材料，不管怎样，极大部分还是要存在下去。
从这一些例子中还可看出，元件是无线电技术发展的重要基础，而材料又是基础的基础。(罗霈霖)
