无线电问答

🏠 首页 《无线电》杂志 1957年 🔗 第8期 🔗 第31页 分类:小制作 🔗

[问]用手指弹击扩音机前几个电子管或机壳,喇叭会发出很响的“当当”声,什么原因?(张鸿生)

[答]当你用手指弹击电子管时,管内各电极发生振动而变更相互的位置,从而使电子管各电极的电位分布情况发生改变,该管的屏流亦随之而变动,经后面各级电子管放大后就在喇叭中发出“当当”声了。这种现象叫“微音器效应”。

[问]有一五灯外差机,在短波段当可变电容器约旋入一半时就不响了,为什么,怎样修理(熊震东)

[答]可能是变频管老了或振荡栅漏电阻及帘栅电阻变值。可加大栅漏电阻减小帘栅电阻值试试,若不行只得换变频管。

[问]用手电灯炮与60瓦的220伏灯泡串联接220伏灯泡联接220伏电源,60瓦灯泡发亮而手电泡却不亮也不烧断,何故?如果将电子管与适当的普通电灯炮串联,是否可以节省电源变压器(陈翰)

[答]因为60瓦的灯炮电阻R\(_{1}\)=\(\frac{E}{^{2}}\)60=2202;60=800欧左右,而小电灯炮的电阻只有10欧左右。以将R1与R\(_{2}\)。串联接220伏后,通过的电流为I=220800+10≈0.27安。因之在大灯泡上所吸收的电力为:P1=(0.27)\(^{2}\)×800≈60瓦(弱)而小灯泡上所吸取的电力为P\(_{2}\)=(0.27)2×10=0.73瓦。从以上计算中知道串联时电阻愈大的吸取的电力也愈多,小电灯泡电阻极小故亦不会烧坏。

用电灯泡与电子管串联是可以的,但是一个电子管的灯丝只要几瓦(如6SK7只要 0.3×6.3=1.89瓦)就可以了,若用电灯泡降压就得把极大部分的电力白白浪费掉。

[问]有些书上说栅偏压可用阴极电阻自给,未知怎样计算?还有交连电容器及其两边的屏路电阻及栅漏电阻怎徉计算?(涟)

[答]栅偏压自给是利用电子管空间电流(三极管就是屏流;五极管是屏流加帘栅电流)在阴极电阻上的降压而获得的,所以可以用简单的欧姆定律计算。例如五极管6SK7,它的屏流是9毫安,帘栅流是2.5毫安,栅偏压应是-3伏,所以R\(_{K}\)=39+2.5×10\(^{3}\)=260欧。

至于屏极电阻则看电子管内阻和所要放大的最高频率而定;一般五极管电压放大时多用0.1兆欧至0.5兆欧间。用0.1兆欧时最高被放大频率达20000周;用0.25兆欧时约为10000周;用0.5兆欧时约为50000周。至于交连电容C及栅漏电阻Rc则以所取时间常数(即是它们的乘积)而定,这时间常数一般多采用0.02—0.1间。例如时间常数用0.05时,若C用0.05微法,则Rc要用0.050.05×10\(^{-}\)6=1兆欧。

[问]扩音机或收音机的末级强放管当播音或收音时,随着音量的大小管中有一闪一闪的萤光,何故,有关系吗?(林蔚人)

[答]这是因为管中空气抽得不够净,管中电子冲击气体分子,使它发生游离所致,若不厉害的话仍免强可用;太厉害时易烧坏阴极。

[问]可变电容器的电容量是指什么情况下而言的?(可人)

[答]是指动片全部旋进去说的。也就是这个电容器的最大电容量。

[问]当以电灯线外面绕若干圈导线作矿石机代天线时,为什么每当附近开关电灯或收音机时在耳机中听到很响的“拍”的一声,之后就听不见播音了,此须重新调整矿石的触点,为什么?(王人仁)

[答]因为当开关电灯的时候,在开关的接点上会产生一个不小的火花,因之引起一个脉冲电磁波,此电磁波沿着电线就感应到矿石机上。因之在矿石的触点上流过一个很大的电流脉冲,将矿石所以能起检波作用(即单向导电性)的“团锁层”击坏,故就不能起检波作用,听不见播音了。

[问]我的一根天线架的很好(绝缘好,也架得较高),但有一次外面风括得很大,我想听收音机,但当我想拿天线接到收音机去时(本来天线头是空着的),突然全身一震,被电击了。但当我用电压表量天线和地线间的电压时却一点没有电压,何故?(司徒芬)

[答]这是静电。当括大风,且天气干燥时,空气分子(有时还挟带细泥砂)与天线导线剧烈的摩擦就产生静电,又因天线绝缘很好,电又跑不了,这样为时一久电就愈积愈多,电压也就愈高。当你一碰上他时,就经过人身放电入地。但因这种摩擦所生的电很弱,故当你用电压表量时他随产生随经过电压表而入地,不能积聚起来,所以电压表就量不出来了。

[问]一架再生收音机,当调谐到高频一段时再生太强,将再生电容器全旋出时还“叫”;但在低频段则太弱,有时将再生电容器全旋入还不起振荡。怎样解决?(殷仁孝)

[答]这时因再生圈太多而又与调谐线圈距离太远的缘故。所以在频率高时感应强而频率低时感应弱。或者在再生可变电容器用得过小时也可能发生这现象。

解决办法是将再生圈折去几圈,并使它靠近调谐圈,最好再生圈的线用细一点,也可使再生均匀些。

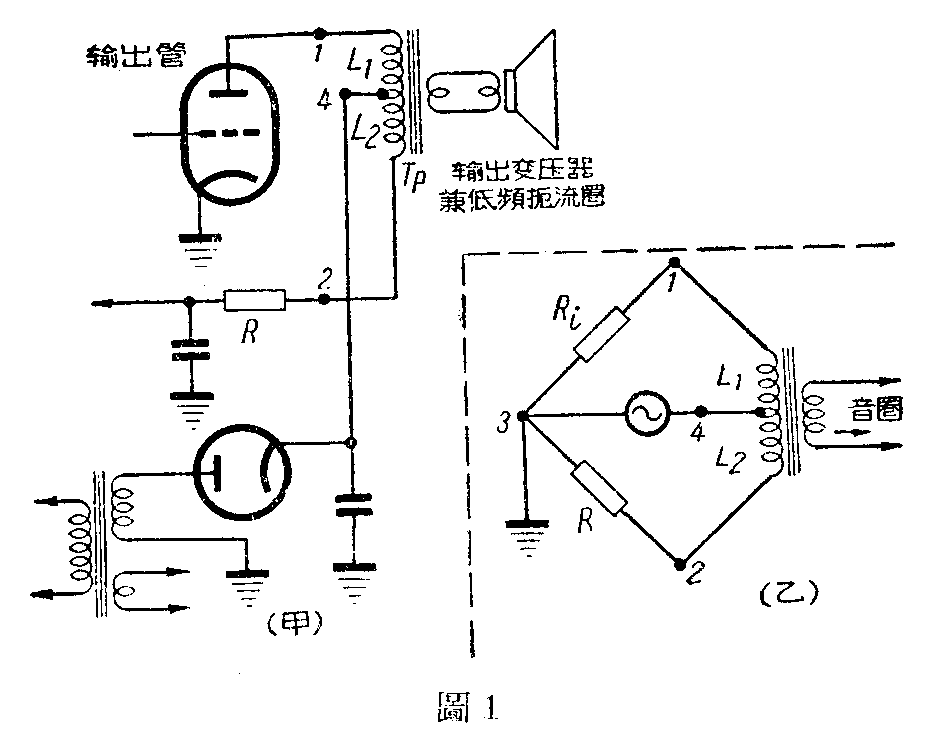

[问]在一些收音机中,整流器后不用滤波扼流圈而直接接在输出变压器的抽头上(图1甲),它的原理怎样?(沈南)

[答]这种线路主要是节省成本(减小体积及重量,省去一个低频扼流圈)。对输出管屏流交流成分来说实际上是一桥路,它的等效电路如图1乙所示。当L\(_{1}\):L2=Ki:R寸(Ri为输出管内阻),电桥平衡,故1,2两端间没有电位差,因而也没有交流成分输出至喇叭。因流过Tp的直流成分两方向相反,所以铁心可做得很小。(以上沈成衡答)

图1
图1 🔍原图 (932×735)

[问]可变电容器的定片和动片,片于数目愈多,片子的面积愈大,两片之间的距离愈小,是否电容量愈大?为什么?(钱锡昌)

[答]平板电容器电容量的计算公式:

C=K\(\frac{s}{d}\)

C代表是容量,S是电容器片子面积,d是片间距离,K是常数。从公式可以得到S愈大,d愈小则电容量C就愈大。另外,电容器并联时电容量分别相加,而当片子数目愈多时,相当被并联的小电容数目愈多,所以总的电容量愈大。

[问]雷雨时,为什么天线不能通过收音机线接地,有什么危险?(秋波)

[答]收音机天线通过线圈接地,在雷雨时,由于天线感应产生很大的电流,使一般导线直径较细的线圈烧坏,而且线圈两端将产生很高的电压,具有人身危险。

[问]天线不够长是否再连接一条。(马骏)

[答]可以再接一条,但接头要接得牢,防止被风吹折。接头接触不良会降低天线的效率,最好把它们用锡焊接起来。

[问] 在发电机和电动机之间是否能加上皮带,使其永远的互相转动不停?电容和电组组成的振荡回路,产生自由振荡时,是否永远继续下去。(杨守立)

[答] 这两个问题,从能量交换的意义上是可以相提并论的。但他们的结论都是不能永远转动或永远振荡下去的,原因是能量交换过程中,一定有损耗,使得转动减慢或振荡振幅减小(衰减),最后必然会停止。

(以上张冲答)
