本刊1956年第三期曾介绍过热偶发电机的原理及苏联ТГК—3型半导体热偶发电机。1956年11月我国上海公私合营创造电工仪社也制成了我国第一部半导体热偶发电机（见本刊1957年第一期）。
现在苏联继ТГК-3型热偶发电机之后，制成了ТГК—10型热偶发电机，输出功率为10—12瓦（ТГК—3型为3－4瓦），专供小型农村无线电广播站使用。它用普通的煤油灯供给热能。但是这个煤油灯只用来供给热偶发热，不能兼作照明。这是它和ТГК—3型发电机不同的地方。

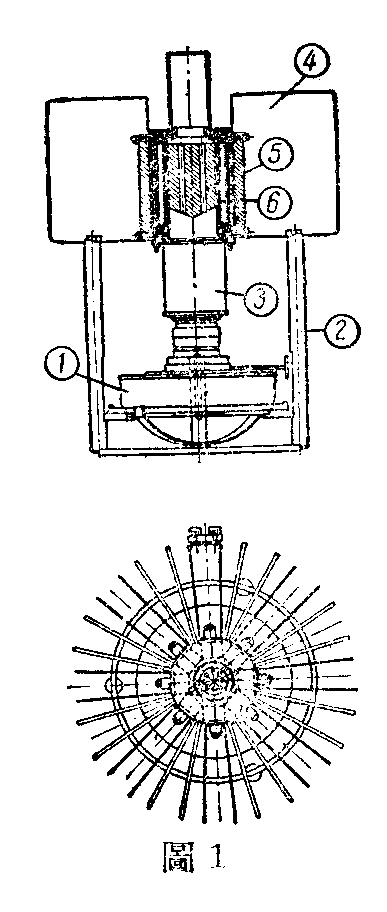

ТГК—10的具体结构见图1。图中①煤油灯②支架，③灯头，④幅射体（也称散热片），⑤固定在加热器上的热偶电池组，⑥加热器。

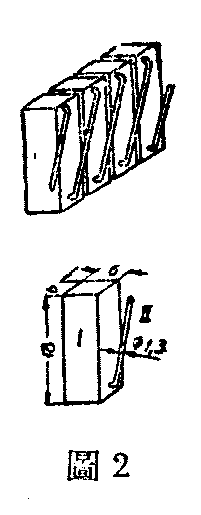

图2绘出了热偶电池组的具体结构：每个热偶由两个电极组成，Ⅰ为正极，Ⅱ为负极。一个ТГК—10型的热偶发电机中装有410个这样的热偶，其中36个组成灯丝电源，374个组成振子整流器的电源。
下面谈谈这种热偶发电机的一些技术特性：
当冷端和热端间的温度差为300°时，每个热偶发出的电动势为55毫伏，而当负荷电流为1安时，一个热偶的工作电压为30—35毫伏。
由热能转为电能的效率为3.5% 。
一般热偶的寿命都大于4,000小时。

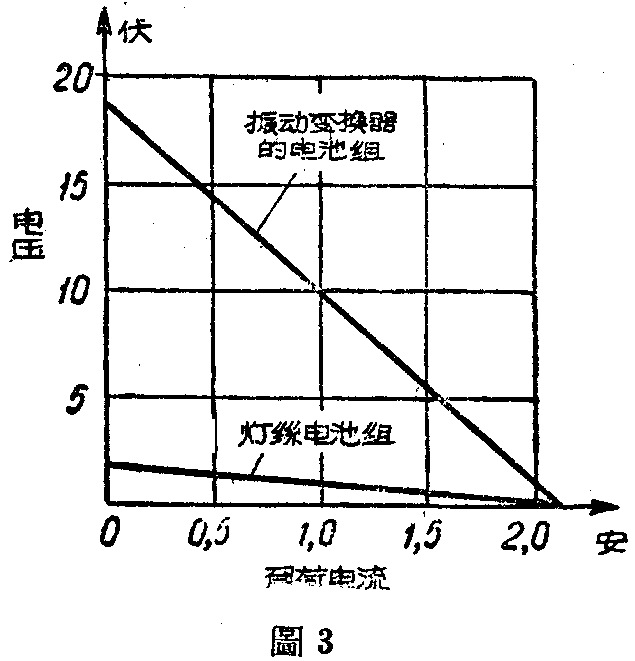

图3是ТГК—10型热偶发电机的负荷特性曲线，在正常工作情况下，可保证下列各项参量：
电源 电流（安） 电压（伏） 功率（瓦）
灯丝 0 .7 1.2 0.84
振子整流器 1 10 10
当负荷电流变动较大时，热偶发电机电源电压会强烈地变化。因而，工作时可以并联一个10伏的蓄电池，这样可保持电压稳定。
这种发电机每小时消耗100—105公分（约三市两）的煤油，总效率差不多为10%。外型见图4。（刘先培参照苏联“无线电”杂志资料编写）
