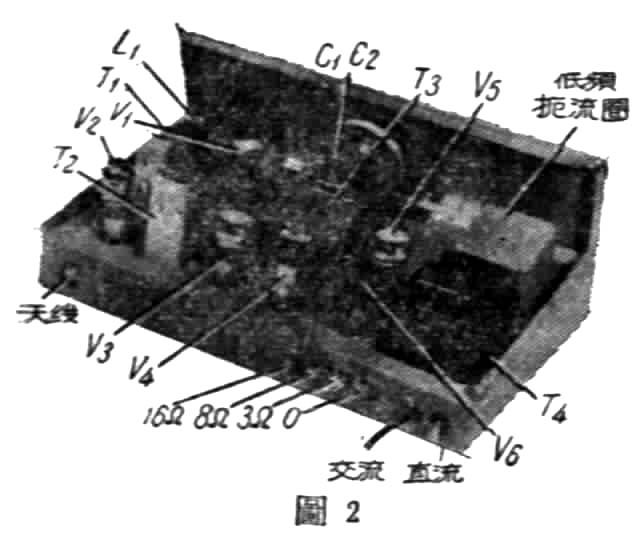

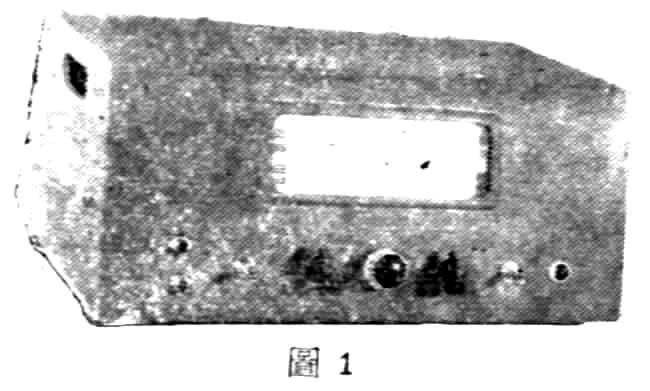

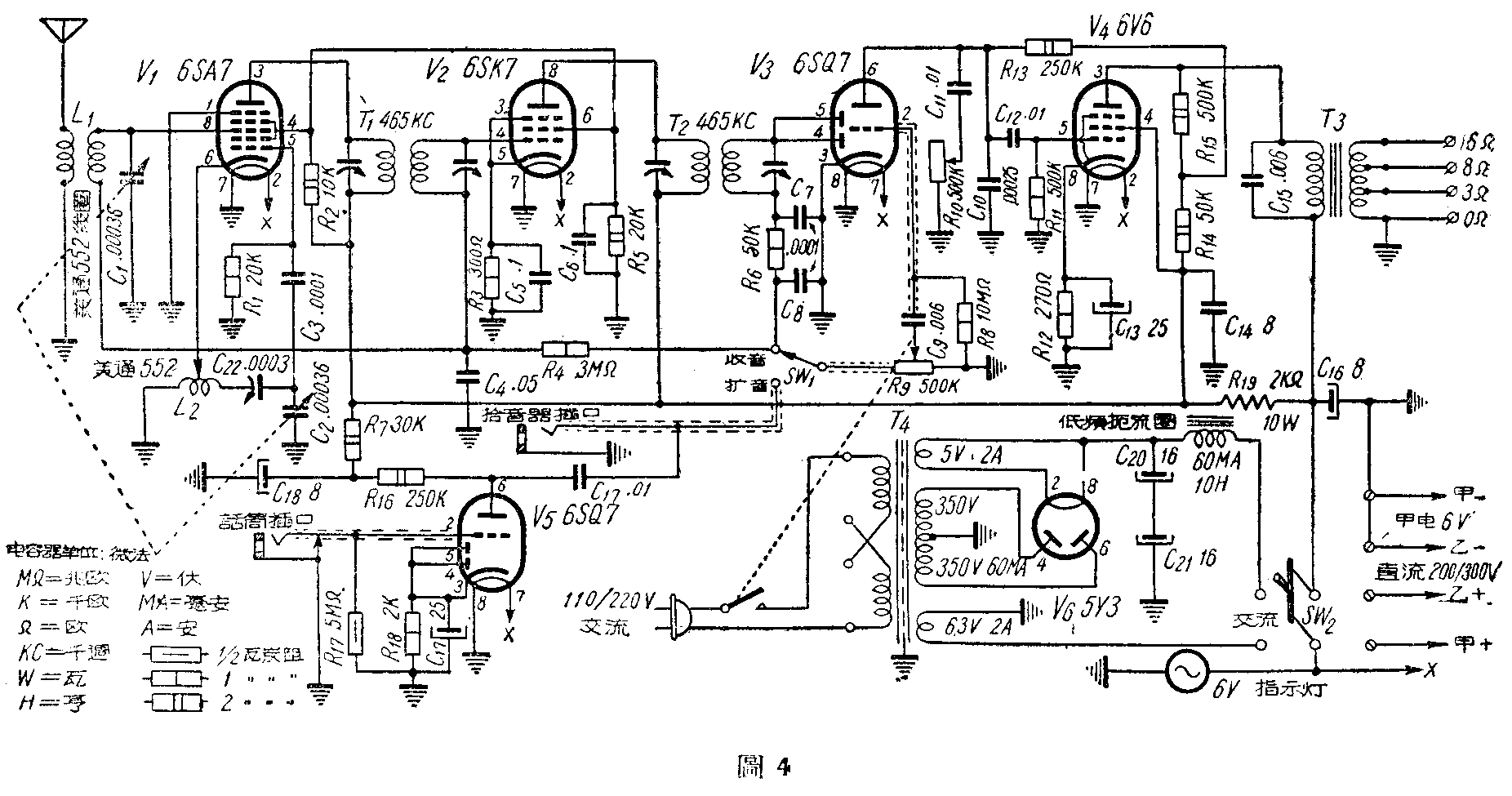

我们装置了一架小型交直流两用收扩音机，所用的零件和电子管全部都是国货，它的外形如图1，共计用6只电子管。电子管和变压器的排列如图2，零件排列如图3，经校验输出功率约有4瓦，配用1只25瓦16欧反射式扬声器供数百人会场使用，效果很好。该机线路结构如图4，它的收音部分是采用外差式线路，中频是465千周，收听范围是550千周至1600千周的广播段，用6SA7作变频，6SK7作中频放大，6SQ7作第二检波兼音频放大和自动音量控制，6V6作末级功率放大，在使用扩音时，话简输入经6SQ7（V\(_{5}\)）作前置电压放大，拾音器输入接在SW1的扩音位置上，用SW\(_{1}\)单刀双掷开关变换收音或扩音。用SW2双刀双掷开关变换电源，交流电源用5Y3整流，消耗电力约50瓦；直流电源分甲乙电两组，甲电用6伏蓄电池供给，约消耗1.65安，乙电用200伏至300伏蓄电池供给，约消耗50至60毫安。
现将图4中部分线路解释于下：
负回授 为了使输出失真度减小和频率响应均匀，用R\(_{14}\)、R15与R\(_{13}\)串连成负回投网路，R14上的电压就是回输电压，R\(_{13}\)和R14串连实际上就是V\(_{3}\)的屏极负荷电阻，但R14的电压相位和R\(_{13}\)的电压相位是相反的，因此抵消了负荷电路里的电压，这样不但可以减小失真而且可以提高音质。
退交连 在使用扩音时，因V\(_{5}\)和V3、V\(_{4}\)的高压电源是由同一个电源所供给的，因此这个电源内阻就成为一个公共的交连电路，这样它的阻抗和V3、V\(_{4}\)、V5的负荷电阻成为串连，当V\(_{4}\)屏流变化时而产生电压降，就由电源内阻直接交连回授到前级去，因为在V5与V\(_{4}\)之间相差两级，回授电压同相，常常会引起振荡，产生叫啸声，用R7和C\(_{18}\)作退交连网路，将电源内阻的交流成分滤去，而不致发生振荡，同时能使屏压更加稳定，并且可以减低交流声。
高频滤波 为了使传真度增高，在V\(_{3}\)的小屏检波回路里装有B6和C\(_{7}\)、C8高频滤波网路，把V\(_{3}\)小屏检波后的残余高频成分滤去，使音量控制器R9上得到较纯洁的音频电压，这样可以保持输出的声音有较高的传真度。
音调控制 在V\(_{3}\)的屏回路上装有C11和R\(_{1}\)0音调控制器，C11作傍路滤波电容器，可从将较高的音频衰减，同时可以免除杂声，能够增加低音调，在收听音乐或放送唱片时，将R\(_{1}\)0。向左转动，能使音乐柔和动听。
整流部分 为了防止5Y3整流后第1级电容器被打穿，用C\(_{2}\)0和C21两只16微法电容器串连，并用扼流圈、R\(_{13}\)、C16、C\(_{14}\)且成两级滤波网路，R5作泄放电阻，能使整流后纹波平滑，电压稳定，减少交流哼声。
电源变压器T\(_{4}\)可以自行绕制，铁芯截断面积用30公厘宽的日字型硅钢片叠厚40公厘，以5圈1伏计算，初级线圈是110伏或220伏两用，用0.35公厘（29号）漆包线绕550圈两组共绕1100圈，次级高压全波整流，交流电压每组为350伏，用0.15公厘（38号）漆包线绕3500圈，中心抽头，整流管灯丝为5伏2安，由于次级灯丝线圈电压低，电流大，考虑到导线电阻的损失，故加10%计算，用1.02公厘（19号）漆包线绕27圈，6.3伏2安灯丝，也用19号线绕35圈，初级与次级之间用0.15公厘漆包线绕一层静电隔离线圈通地，以免交流哼声。低频扼流线圈铁心截断面是15×15公厘日字型硅铜片，用0.1公厘漆包线绕满3500圈，约10亨。输出变压器T3铁心截面积是20×20公厘日字型硅铜片，初级用0.13公厘（39号）漆包线绕2800圈，次级输出阻抗分3、8、16欧3个抽头，3欧用0.45公厘（26号）漆包线绕61圈，8欧用0.37公厘（28号）漆包线绕100圈，16欧用0.31公厘（30号）漆包线绕140圈，可以配用各种永磁式扬声器。在装置时应注意：（1）各种零件应尽量就近，各零件极间接线应尽量缩短，V\(_{3}\)、V5的栅极接线应用金属隔离线，以防感应。
（2）C\(_{14}\)、C16、C\(_{18}\)、C20、C\(_{21}\)电解质电容器，不要靠近电源变压器。
（3）焊接工作做完之后，先校对线路无误，可将电子管插入，再将喇叭和天线按上，按上电源，进行调整中频。调整中频方法请参考本刊1956年11期。（李泰义 李文生）
