我厂试制成功的120千瓦短波发射机，是仿苏产品，工作波长从15公尺到70公尺，共分四个波段。从15公尺到20公尺，输出功率不低于100千瓦；从20公尺到70公尺，输出功率不低于120千瓦。如果并机运用，输出可以达到240千瓦。
主要技术指标如下：
1．频率响应 50周—8000周±1.5分贝，以400周50%调幅为0分贝。
2．失真 100周至5000周低于5%,调幅度95%。
3．杂音 -55分贝。

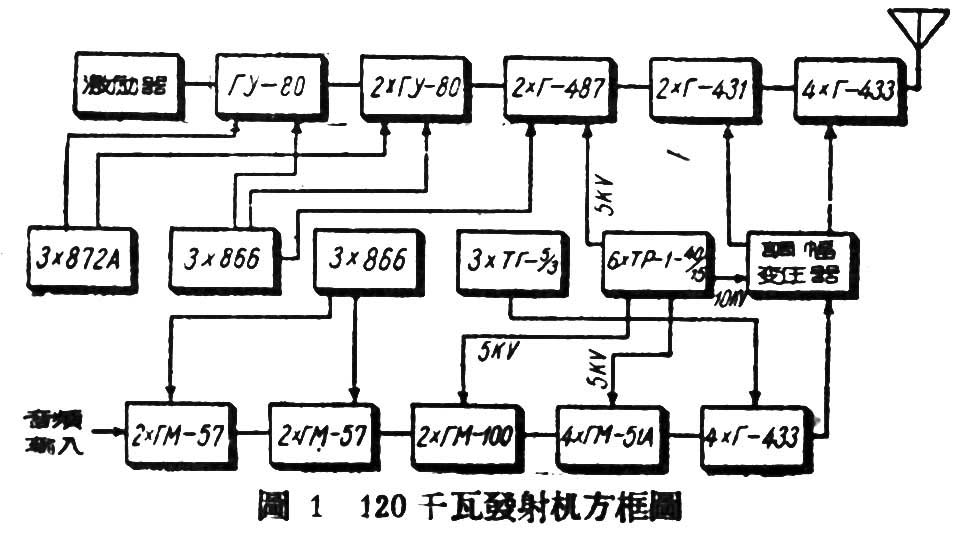

图1是120千瓦发射机的方框图，包括高频部分，调幅部分和电源部分。
高频部分包括一个激励器与五级高频放大器。
激励器包括四个可以随意选用的晶体振荡器，一个宽波带振荡器和两级放大器。这个激励器可以在固定波长下工作，也可以在任意一个波长下工作。激励器柜内附有本身各部分所需要的电源，以及一套报话切换的交换系统。在作报时，用装在激励器柜内的键控器来控制。倒一下总控制系统内的报——话开关就可以把调幅设备切断。

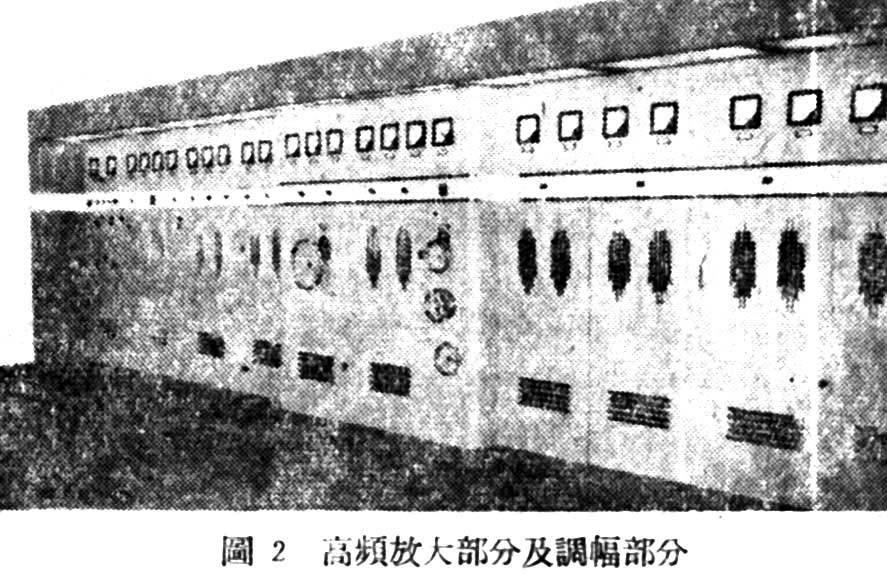

高频放大器前两级用五级管Γy-80。第一级是单管倍频放大，第二级是推挽放大。后三级都用水冷三极管。第三级用Γ-487推挽放大。这种电子管的栅极需要很强的吹风，吹得不好就容易坏。第四级用Γ-431，用半栅地线路。这一级如果调得好，可以得到全波段中和。因为强力放大级是栅地线路，因此第四级也要调幅，调幅度约为75%。强力放大级用四个Γ-433并联共栅推挽放大。
所有高频放大级都是调节线圈的，从高三级到强力放大级的线圈都是水冷的。高频前三级用电容偶合，高四级用电感偶合，强放级用电容输出。全部高频放大器可以在一个波段范围内平滑地调谐。
调幅设备包括五级放大器，有内外负反馈，外反馈从调幅器反馈到第一级，内反馈从副调幅器反馈到第二级。前三级用电阻电容偶合，推挽放大。副调幅器用四个水冷管ΓM－51A，变压器偶合，推挽放大。调幅器用四个Γ-433作乙类推挽放大。
音频输入先经过一个限制放大器，以保证发射机的音频输入在一定电平以下。
所有高频部分与调幅设备的电子管灯丝，都用交流供电。

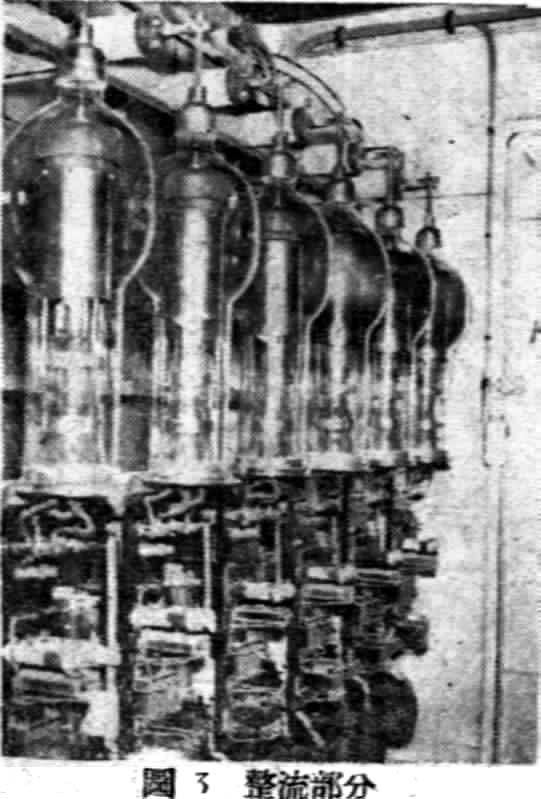

高压整流器是三相全波整流，桥式线路，用六个栅极控制的闸流管TP-1—40／15。小功率整流器除去三个TΓ－5/3充气管外，其余用866及872A代替。
现在谈一下栅线路。栅地线路与普通阴地线路之主要差别，在于负荷接在屏极与栅极之间。其输出功率由两部分构成，主要的一部分由末级输出，另一部分由激励级供给，因此栅地线路的激励级需要有较大的输出功率。栅地线路的一个优点是末级的输出电容可以大大减小，约为一般阴地线路的一半。这一点对大型短波发射机很重要。因为起始电容过大，槽路Q值就增高，槽路电流过大，结果槽路效率就大大降低。在大型短波发射机中，如果起始电容太大，有时甚至要用铜管将推挽两管的屏极直接联起来才能够调到最短波长。栅地线路的另一个优点是比较稳定。还可以省去庞大的中和电容装置，这就大大简化了机器的结构并缩小了它的体积。
另外谈一下水冷的问题。大型发射只输出功率大，电子管的屏耗也大。要用空气来带走电子管屏极所发散的热量，电子管的体积就要很大。由于水的热容量比较大，冷却效率比较高。因此一般大型发射只都用水冷的电子管。此外，槽路线圈因为通过达两三百安的电流，铜管发热，因此也要通水冷却。为了保证一定的绝缘电阻，与保持水道的清洁，用蒸馏水做冷却水，即所谓一次水。一次水通过热交换器再把热传给二次水，二次水可以采用自来水或天然水。把二次水再通到户外，用喷雾的方式或水塔的方式来冷却。这些水都是循环不停的，所以就需要一套冷却系统，包括储水箱，水泵，热交换器，水池等等来维持水的循坏。假如这个系统在发射机工作寸发生故障，那么水冷电子管就要烧坏。因此还必须有一系列的控制装置来保证这个系统的正常工作。
最后谈一下试制的经过。这部机器从开始设计到正式播音，前后历四年之久。其中有一年因任务改变而停顿。
在试制过程中，我厂技术水平得到很大的提高，尤其是在工艺方面。如品形截面及方形截面铜管线圈的制造，水冷部件的制造，中和电容器外筒的制造等等，都获得了一定的经验。这里应当提出，中和电容器外筒制造成功，是得到天津广播器材厂的大力协助的。
在我厂零件设计水平上，也大大提高了一步，尤其是在线圈，水套，电容器与传动的设计上，学到了很多东西。这里值得一提的，是调幅变压器设计的改进。我厂在其他机器的调试过程中，发现调幅变压器的线圈排列，在初级与初级间的漏感较大，致在高音频时波形失真较大。经改变线圈排列方法，就改进了失真度。因此在设计120千瓦调幅变压器时，采用了每边五个线圈适当排列的方法。实测结果，与原调幅变压器比较，初级与初级间漏感从9毫亨降到1.65毫亨，在5000周的失真有显著的改进。而且总重量从9吨降到6吨，节约了不少材料。
在调机过程中，也发现一些问题。如在调高四级中和时，发现中和电容量与频率的关系曲线在9兆周附近时与并联谐振曲线相似。经过研究和检查的结果，发现此谐振回路是由偶合线圈与强力放大级的输入电容所形成。如要消除这个现象，只有将电感偶合改成电容偶合。但这样做更动就会太大，因此只有将谐振点移到广播波段以外，使之不影响工作来解决。又在调高四级中和时，还发现高四级的激励馈线与高四级槽路寄生耦合很严重，尤其是在较高频率波段。现在将激励馈线用铜皮罩隔离起来，效果很好。通过这次调机，我厂对大型发射机的调试，也获得了一定的经验。
120千瓦短波发射机的试制成功，是与国内百余家工厂的协作分不开的，尤其是是与广播事业局的大力支持与协助分不开的。苏联专家提出了很宝贵的意见，对完成这部机器有很大的帮助。今后我厂必须在已有的基础上，与有关部门及协作厂家更密切地配合，使我国大型发射机制造工业能够更迅速地向前发展。（国营北京广播器材厂 林道棠）
