1LN5是锁式八脚电子管，它的构造与一般的五极管有些不同，大多数五极管的抑制栅极都在电子管内部连到灯丝上，而1LN5的抑制栅极却是单独连到电子管第4脚，见图1。（图1是1LN5的反视管座图，看电子管管脚编号的方法是把电子管翻过来，头向下，脚向上，由对正键左边的脚开始做为第1脚，顺时针方向数过去，到8为止）。因为抑制栅极离屏极最近，所以可以用低屏压，即可使电子管工作。

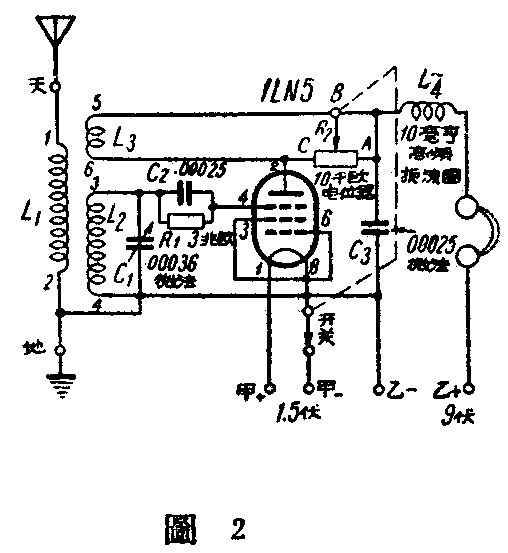

图2是单管机的线路图。

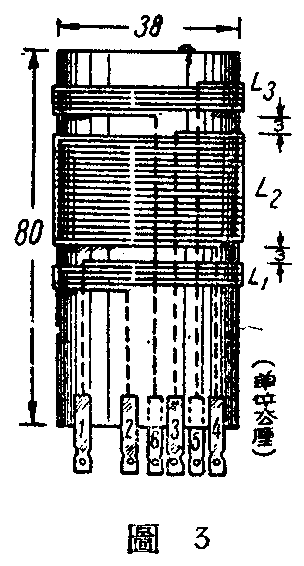

图2中L\(_{1}\)、L2、L\(_{3}\)是普通用的三回路再生线圈。如愿自己绕制，可以用一个直径38公厘，长80公厘的圆筒（纸筒或胶筒均可）。在筒的下边按好6个焊片，分别注好1、2、3、4、5、6六个号码。用38号漆包线（0.16公厘直径）先从圆筒顶部5公厘处开始向下绕约50-80圈，线头接第5只焊片，线尾接第6只焊片，这个线圈就是再生线圈L3。相距L\(_{3}\) 3公厘处开始绕次级圈80-100圈即L2。L\(_{2}\)的线头接第3只焊片，线尾接第4只焊片。相距L2 3公厘处开始绕初级圈40-5O圈即L1。L\(_{1}\)的线头接第1只焊片，线尾接第2只焊片。见图3。绕线时注意绕线方向应当一致，接焊片不要接错。

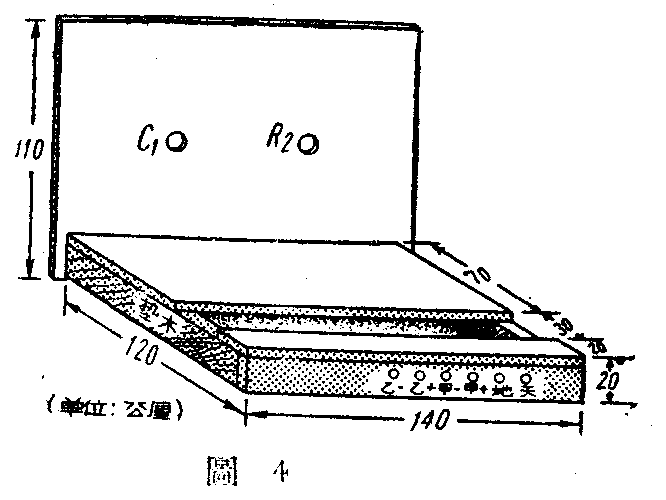

为了装置方便，可以用一只由面板和底板组成的机座，见图4。面板和底板用较薄的干燥木板，底板下面的垫木可以稍厚。底板的尺寸如图4。底板用两块宽窄不同的木板并钉在垫木上，中间留出一道30公厘宽的缝隙以便安放电子管座及线圈。垫木的后面两端钉一块木条，在这块木条上钻6个小孔，以便安放天线、地线及甲电、乙电的接线柱。并注明天、地、甲\(_{+}\)、甲-、乙\(_{+}\)、乙-等字样以免接错。在面板上钻两小孔，以便安装可变电容器C\(_{1}\)及电位器R2。面板下面再钻两个小孔，以便安装听筒接线柱（图4上未画）。
做好底座，配齐零件以后，即可按照图2接线。先将零件在底座上排列好，底板上面装可变电容器C\(_{1}\)，电位器R2。电子管的管座和线圈跨在底板的缝隙上，其他零件可以装在底板下边。接线时注意不要接错，焊接要好，接线要短。

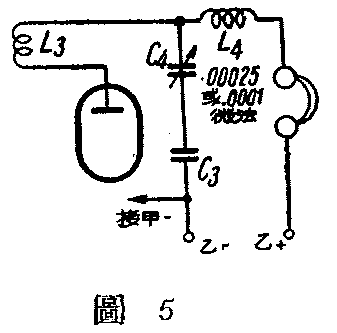

如果买不到电位器R\(_{2}\)，可以改变部分线路，如图5。图5中加添的可变电容器C4的容量是0.0001微法或0.00025微法均可。如再生力太强时，可以适当减少再生线圈L\(_{3}\)的圈数。
本机的电源可以用7节小电池，用1节小电池作甲电，用6节小电池串连起来做乙电。
接好天地线以后，这架收音机就可以开始收音了。（俞嘉生）
