有一些“东方红”牌收音机，当我们旋转它的音量控制器R\(_{l}\)l时，喇叭里就会发出“喀喇”的杂音。在音量最小时，这种杂音最大，这样就严重地破坏了收听效果。
杂音从那里来的呢？经过多次的检修，发现了杂音的来源是由于音量控制器R\(_{l}\)l的接触点容易松动，炭精纸涂粉不均匀等原因。因为Rll是接在第一低放管V46BA6的栅极回路内，如果R\(_{1}\)1稍有接触不良，就会造成很大的杂音。

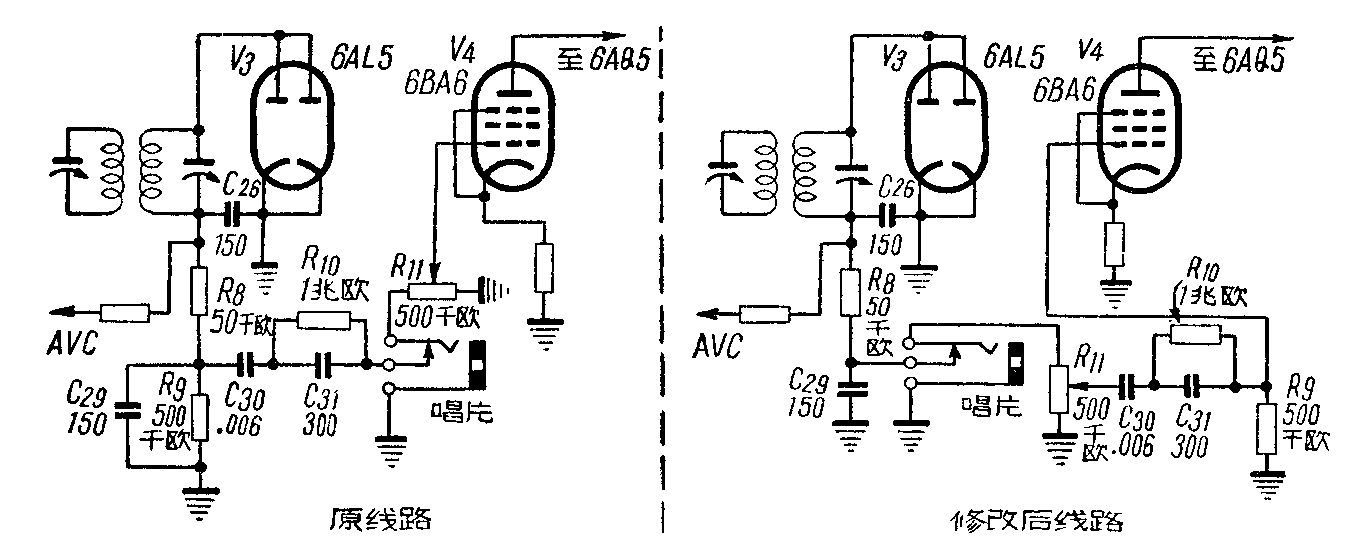

现在采取改变线路的方法，用不着增减零件，就可以消除这种杂音，见附图。
这样修改以后，R\(_{l}\)l已接于自动音量控制（AVC）回路内，仍可以控制音量的大小。（黄日升）
