在交直流电池三用收音机里使用的电子管，除去整流管以外，都采用电池式电子管。这种收音机的灯丝电源和高压电源是合用一套整流器的，所以灯丝采用串连接法，以适应整流器电压较高而电流较小的特性。当使用交流电源时，灯丝电源由整流器经过降压电阻供给。当使用电池时，灯丝电源就需要7.5伏或9伏的电池单独供给。这样高电压的甲电池在市场上不易买到，用一般甲电池串连使用又嫌费事。曾见一种旅行式收音机，当使用电池作为电源时，甲电仅需3伏，现在介绍如下，以供参考。

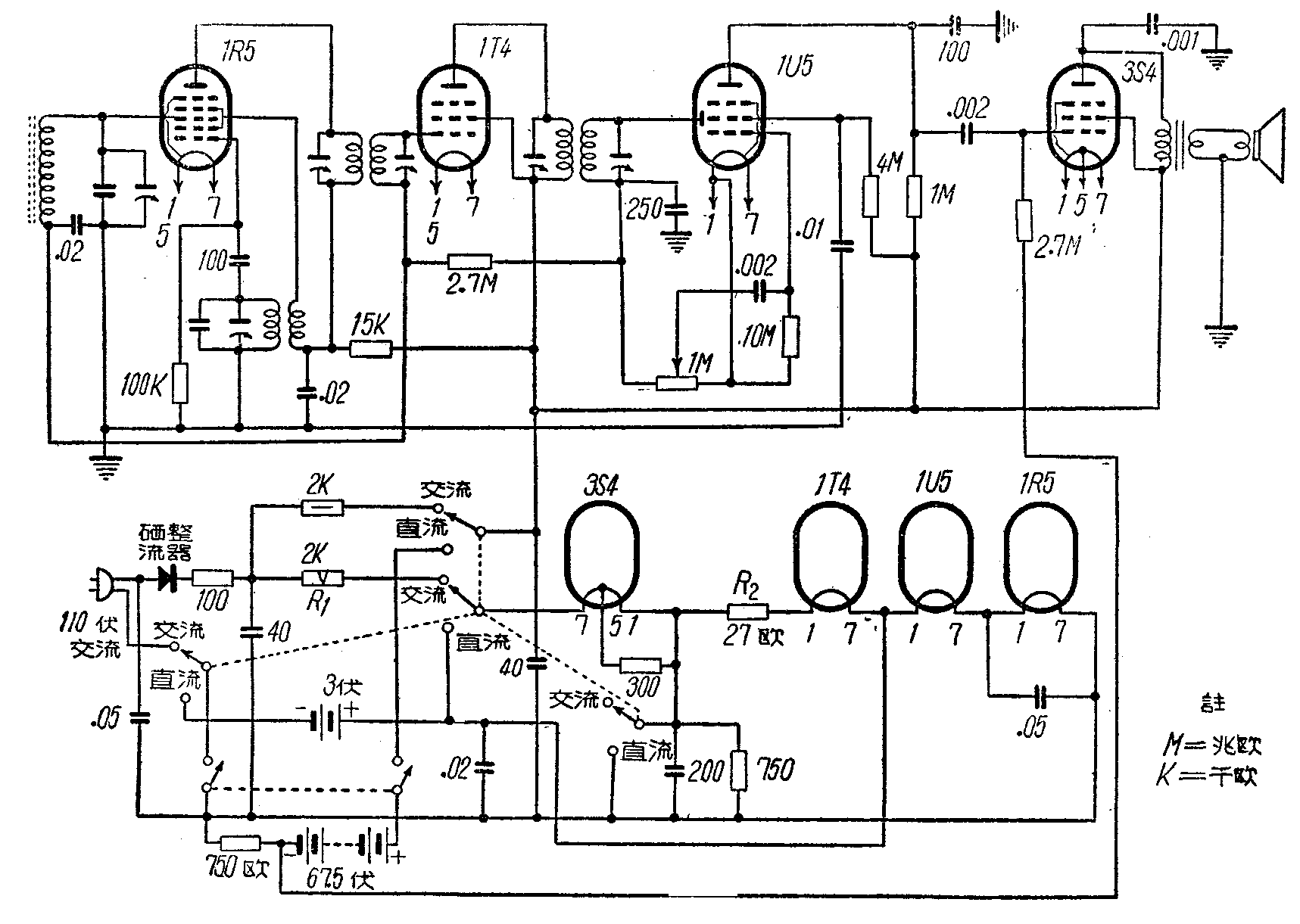

这架收音机的线路见附图，在使用交流电源时，灯丝是串连的。但在使用电池电源时，就由一只四刀双掷开关将灯丝回路改为三组并连接法，即电子管1U5和1R5的灯丝串连为一组；1T4和电阻R2（27欧）串连为一组；34单独为一组。这三组灯丝并连起来以后，即可由3伏电池供给电源。
图中的灯丝降压电阻R\(_{1}\)是2千欧、5瓦带有活动抽头的电阻。在交流电源在110伏上下变动时，可以调整R1的数值，使全部串联灯丝电压为8.4伏。
如果是两级中颇放大的收音机，可以将第二级中颇放大管的灯丝代替图中的电阻R\(_{2}\)。（童光辉）
