问:有一架七灯直流收音机,用一条短电线接在天线接线柱上就能收音,但这时若再用手触机壳则声音反而小了,这是什么原因?(石耀岩)

图1
图1 🔍原图 (474×755)

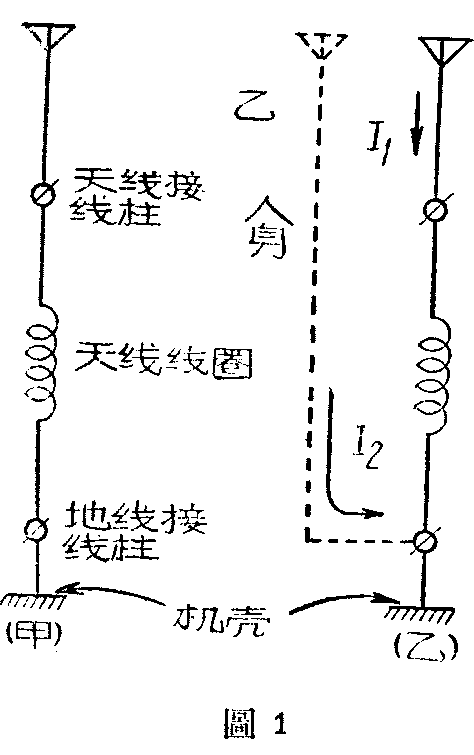

答:因为直流收音机机壳不与大地相通,故天线接线柱和地线接线柱(即机壳)在电气上说是一样的。一般情况下接成如图1甲。人身好像是一根短天线(但交流收音机就不行,因交流收音机的机壳经过电源变压器的潜布电容,对高频电流来说是通大地的)。这样就等于在收音机天线线圈的两端各接一天线,若天线甲(接在收音机天线接线柱上的短电线)所感应的电流(I\(_{1}\))和人身所感应的电流(I2)相位相同的话(如图1乙),就将一部分电流抵消了,所以声音就小了。

问:一般收音机中为什么不用多层平绕线圈,多层线圈电感量不是大些吗?

答:多层平绕线圈电感量是比较大一些,但是因为它层间的潜布电容量太大,会影响调谐和降低线圈的品质因数(Q),所以一般都不采用。

问:为什么外差收音机有时只能收听一个大电台,在全度盘上几乎都是这个电台的声音?(石耀岩)

答:当外差机的本地振荡停振时,与中频相接近的强力广播电台由于信号强,就直接窜入中频变压器,由第二检波级检波成音频的缘故。这种现象在中频变压器严重失调时也会发生。

问:当50周的交流电通过灯泡时,这灯泡应该亮几次,暗几次(设这灯泡无热随性)?(白日豪)

图2
图2 🔍原图 (869×341)

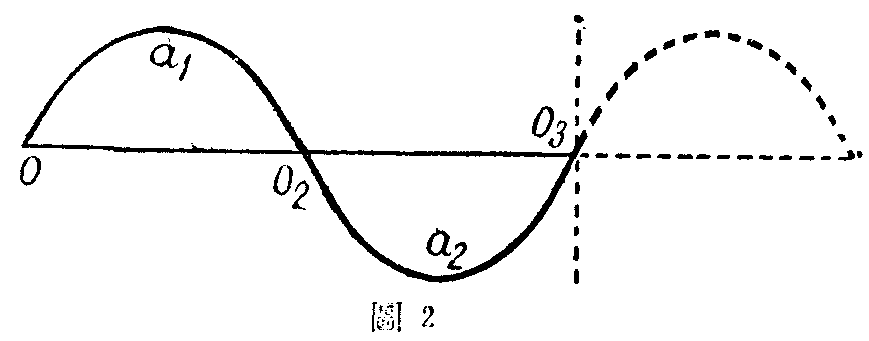

答:所谓50周电流,是指这电流在一秒钟内正负变动50周。像图2那样由O\(_{1}\)点的零值升至a1点的正最大值,然后又降至O\(_{2}\)点的零值,然后又向反方向升至a2点的负最大值,再降至O\(_{3}\)点的零值。他的过程是:O—正最大——O——负最大——O。又因灯泡的发光和电流的大小有关,而和电流的方向(即正负)无关,所以灯泡一周中的亮灭过程是:灭——亮——灭——亮——灭。但最后一次灭也是下一周的起点,应算在下周中的。所以一周电流中灯泡是灭两次亮两次,那末50周的电流就要灭100次亮100次了。

问:我们这里的矿石收音机,只要架一付天线连上一个矿石和耳机,声音就很大,加上调谐电路(线圈和可变容器)不起大作用,为什么?(林锡谦)

答:恐怕是离广播电台较近的缘故,因为信号很强,所以一级调谐电路的作用就不太显著了,想收其它电台,可以改用双回路或三回路矿石收音机,以加强选择性。

问:将电灯一头接火线,一头接自来水管就亮,但用验电笔测试自来水管又不见带电,这是什么缘故?(林锡谦)

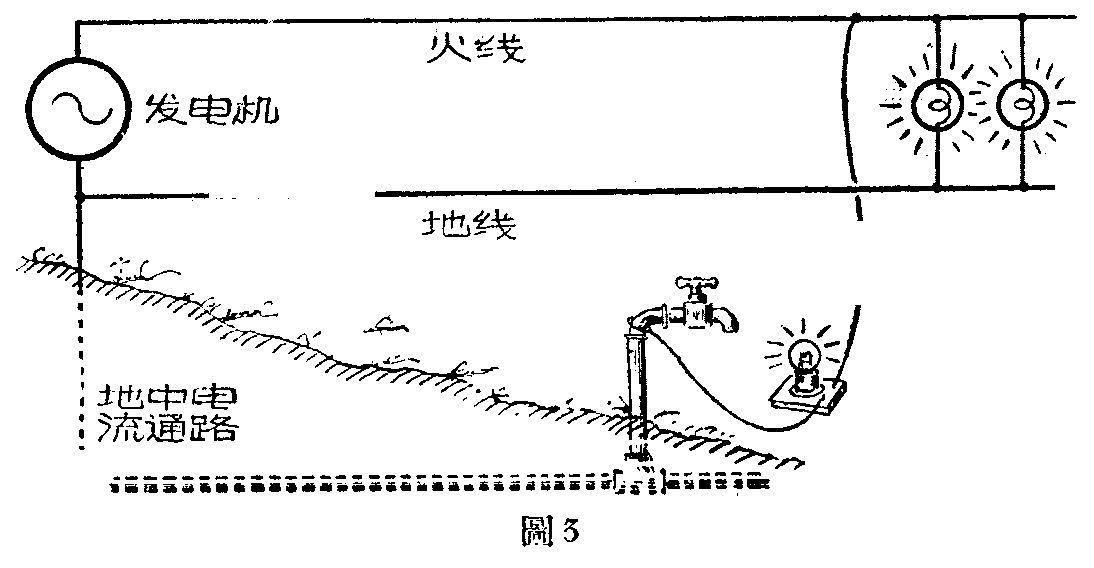

答:普通电灯线上一条是火线,一条是地线,地是和大地相通的。所以当你将灯泡一头接火线,一头接自来水管时,因自来水管也和地相通,所以电流就经过自来水管、大地而至地线成了一个回路,故电流流过灯泡,就亮了(如图3)。至于验电笔不发亮问题,这道理和开了电灯时你若用验电笔试地线也不发光的道理一样,因人身(验电笔的一极)和地线是同电位的。(以上沈成衡答)

图3
图3 🔍原图 (1094×568)
