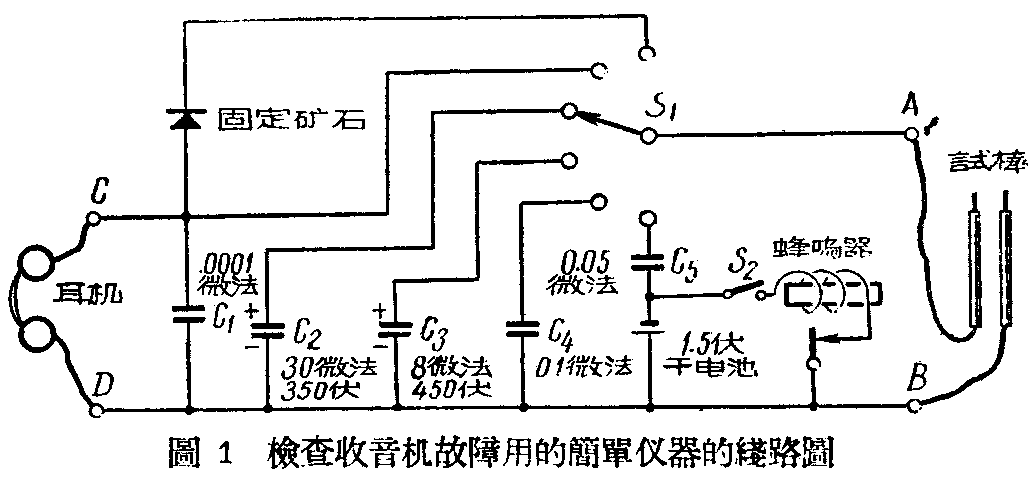

图1是一具检查收音机故障用的简单仪器的线路。利用这个简单经济的装置可以很方便地检查收音机里常发生的许多故障。这个仪器里主要包括三部分：1）不同电容量的电容器，如C\(_{1}\)、C2、C\(_{3}\)和C4。2）由固定矿石和C\(_{1}\)组成的检波线路。3）由蜂鸣器、1.5伏干电池、单刀单掷开关S2和断流电容器C\(_{5}\)构成的一架振荡器。现在把这仪器的使用方法说明如下：
1．如果收音机有较大的交流声、汽船声、信号失真或输出音量微弱等反常现象，可以把S\(_{1}\)拨到8微法电容器的接头上（如果是交直流两用机，就拨到30微法的电容器的位置），然后把接在AB两端的试棒跨到整流部分的滤波电容器的两端（B端的试棒接负极），这时假使收音机效果恢复正常，表示机上的滤波电容有断路或漏电的毛病，更换上一个电容量相当的电容器就解决问题了。
如果收音机在收到电台信号时才发生交流声，很可能是电源线的滤波电容器损坏，可以把S\(_{1}\)拨到0.1微法电容器的接头上，用试棒分接到两根电源线上，或一个试棒接触到一根电源线上，而另一试棒与底板相触，假使故障消失，证明是电源线滤波电容出了毛病，或电容量不够。

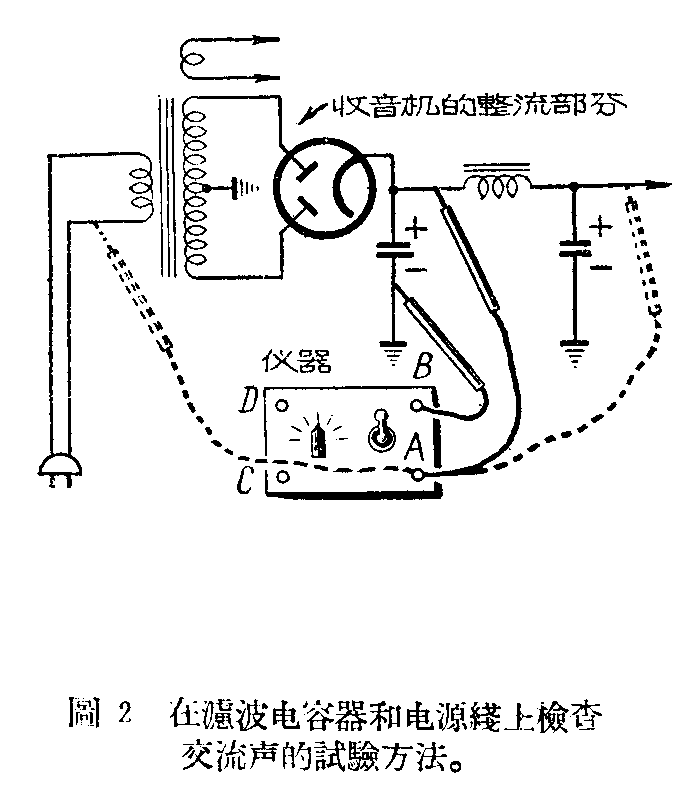

上面所讲的检查方法可参看图二。
用类似的方法，可以利用0.1微法的电容器来检验收音机里许多电容量相近的各种耦合或旁路电容器。譬如中频放大管的屏栅旁路电容器断路会引起啸叫或振荡；中放管或变频管的阴极旁路电容器或自动音量控制线路里的旁路电容器断路，会造成输出音量减弱；低放的级间耦合电容器断路，扬声器里就不再有信号输出，等等。所有这些接近0.1微法数量级的各种电容器的故障，都能很迅速地用代替的方法检查出来，如果那一个电容器有通路的可疑时，那要把该电容的一个接头焊下，再进行检查。
仪器中0.0001微法的云母电容器C\(_{1}\)可用来检查高频回路中的一些电容量较小的电容器。

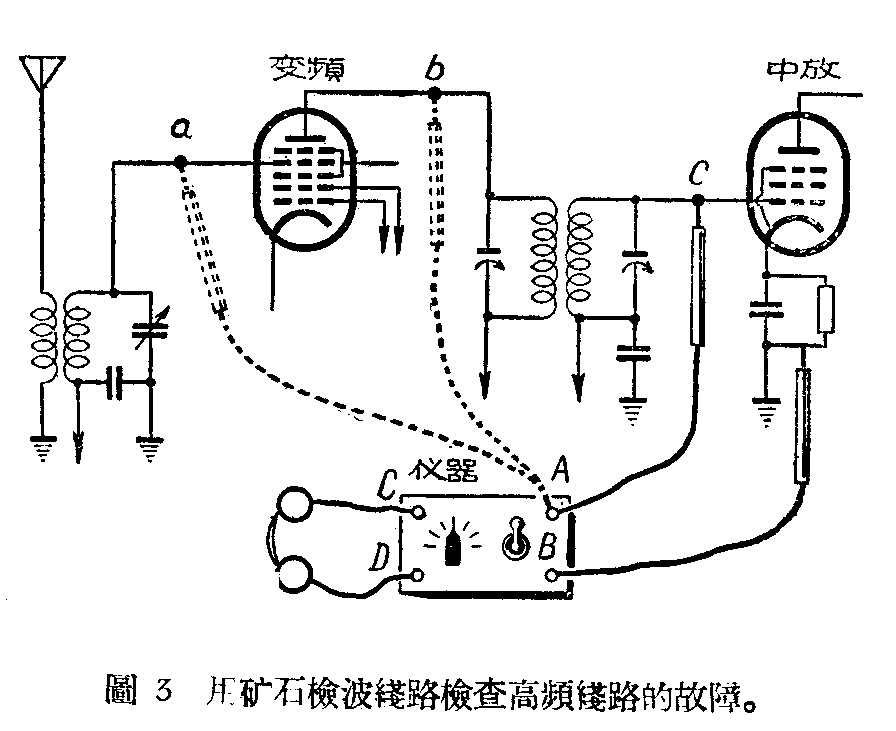

2．如果收音机的扬声器没有输出，而想分辨出是高频部分的那个电子管或那部分线路发生故障，这时可以应用仪器里的矿石检波线路。把S\(_{1}\)与矿石的接头接通，B端试棒接收音机底板，A端试棒触到天线、高放、变频和中放线路的各部分，同时由接在CD端的耳机来检听经矿石检波后的信号，这样依次地检查过去，可以孤立出发生故障的部分（图3），然后再检查这部分里各零件的好坏。这是一种效率较高的所谓“信号寻迹”检查故障的方法。如果照图3的方法，当A端试棒接在a点或b点时，耳机里都能听见信号，只有接到C点时听不见信号，显然中频变压器的次级回路是最可能发生故障的所在，譬如次级线圈断路或是这个回路里的调谐电容器短路，都会使得耳机里发不出声音。在a点检查时，由于收到的电台信号未曾经过放大，可能耳机里声音不易听到，这时最好接上户外天线和良好的地线，以提高灵敏度。
3.如果想检查一架不能工作的收音机的音频线路部分，把S\(_{2}\)接通，S1拨到C\(_{5}\)的接头上，这时AB两端就有了由蜂鸣器产生的振荡信号，可以用试棒接到音频线路的各部分，听扬声器里的声音。在图4的检查过程里，如果A端试棒接在a及b点时，扬声器里都发出蜂鸣器的振荡声音，只有把A端改接到C时没有声音，显然故障发生在音频放大级与功率放大级之间，例如放大管的屏极负荷电阻R1断路，耦合电容器C\(_{1}\)断路或是音频放大管失效都是可能的毛病。
此外，在这简单的仪器里也可以接上几个收音机线路里常用的电阻如300欧，20千欧，100千欧，1兆欧等，用来检查各级里的阴极电阻，屏栅降压电阻，屏极负荷电阻和栅漏电阻等。
总之，装一架这样简单的仪器，使我们可以用试棒很方便地触到错综复杂的线路里来检查故障所在，工作效率可以提高。但是这里所提及的仪器内容不是唯一的，读者可以根据自己的需要添装或改进。（贺鸣）
