收音机用电源变压器的计算

收音机里各个电子管的各个电极所需要的电压是不同的，有的要较高的直流电压，有的只要较低的交流电压就可以了。但是一般市电不是220伏，就是110伏的交流电，因此就要用电源变压器来升高或降低接用的市电电压。

市上常见5灯机的电源变压器，它的计算方法可以用下面的例子加以说明。

在没有计算以前，首先要：1．决定用那些电子管。2．从电子管手册（这类手册书店有售）上查得这些电子管的特性参数。3．决定整流器线路。假定电子管是：

6SA7——变频；

6SK7——中频放大；

6SQ7——第二检波兼自动音量控制；

6V6——强放；

5Y3——全波整流。

查得的特性：

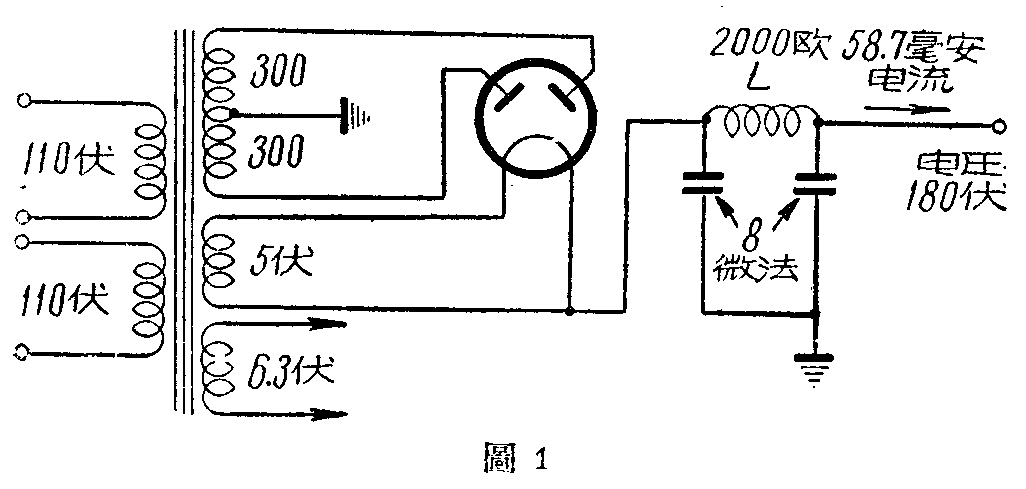

整流器线路见图1。

一般5灯机用直径12.5公分的励磁喇叭，这种喇叭输出一般不超过2瓦。所以上例中的6V6，我们就照2瓦计算，屏压用180伏。其它各管高压为了统一起见，一律改用180伏。

6SA7、6SK7和6SQ7各管的高压从250伏降低到180伏时，全机屏流和帘栅流也要比用250伏时小些，但正确数据特性手册中是查不到的，好在相差不大，仍旧可以按250伏时的特性计算。故各管屏极和帘栅极的总电流仍是：

在图1中L为喇叭的励磁线圈，直流电阻一般是2,000欧。L通过58.7毫安的电流时，两端降去电压E=1R=2,000×0.0587=117伏，可按300伏计算。也就是说5Y3每屏应有300伏的交流电压（整流管的电压降及其它损耗对全机效率影响不大，可以忽略不计）。

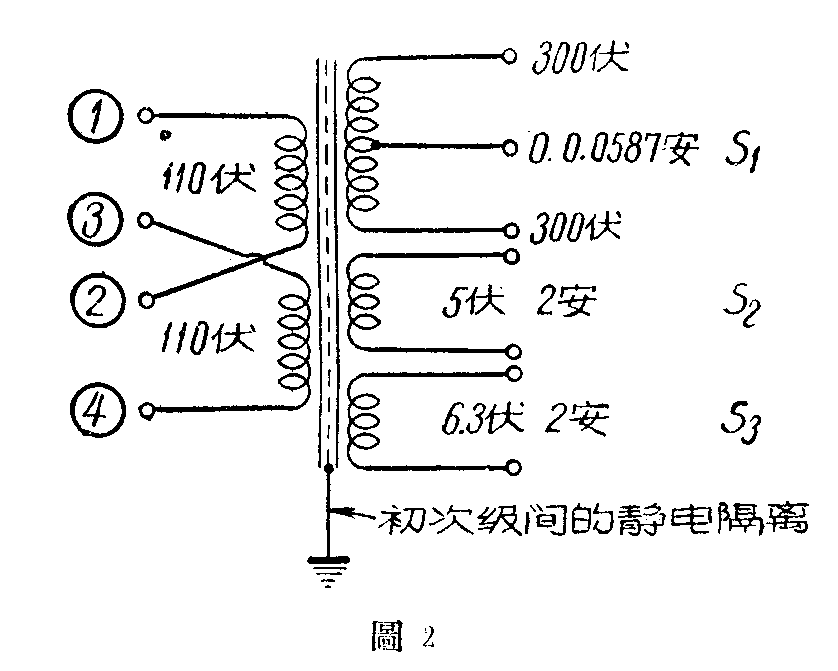

所需变压器的规格如图2：1．高压S\(_{1}\)，每屏300伏，共600伏，0.0587毫安；低压S2，5伏，2安；低压S\(_{3}\)，6.3伏，2安。2．功率消耗：S1=0.0587×300=17.6瓦（因全波整流，两屏轮流工作，故可按一半计算）；S\(_{2}\)=5×2=10瓦;S3=6.3×2=12.6瓦。3.次级总功率=S\(_{1}\)+S2+S\(_{3}\)＝17.6＋10＋12.6=40瓦。

普通收音机电源变压器的效率约80%，故输入功率应为40÷80%=40×100/80=50瓦,初级圈电流=50瓦÷220伏=0.227安。

一般商品收音机里电源变压器的铜线，是以每1平方公厘通过2.8安的电流计算的（如按英制是按每700圆密尔通过1安计算）。所以初级圈铜线的截面积应为：

应用的铜线直径D，根据公式：圆面积=半径\(^{2}\)×π计算,D=2×\(\frac{\sqrt{圆面积}}{π}\)=2×0.0806;3.1416=0.31公厘，相当于SWG30号漆包线。次级S\(_{1}\)的截面积为1/2.8×0.0587=0.0209平方公厘；铜线直径为2×\(\sqrt{.}\)2093.1416=0.163公厘（SWG38号线）。S2和S\(_{3}\)电流相同，铜线截面积各为0.715平方公厘，直径为0.95公厘（SWG19号线）。

初次级线圈的电压、电流和用线直径决定后，再计算铁心的叠厚和应绕线圈的圈数。

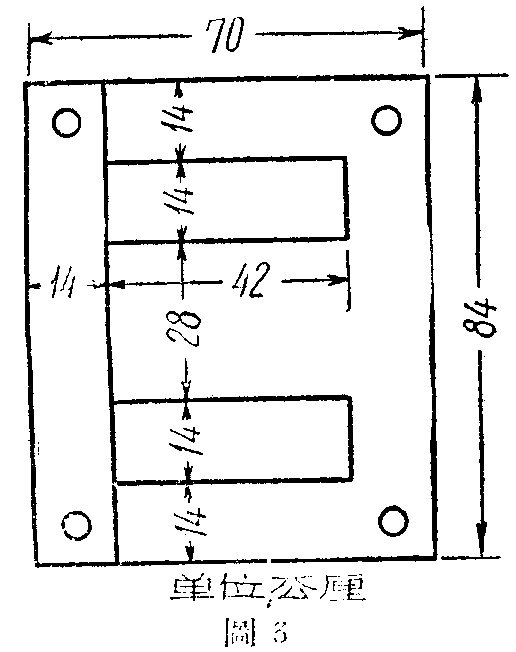

一般铁心的形式如图3，应有的铁心截面积A=1.7\(\sqrt{W}\)=1.750=12平方公分。式中W是电源变压器的总功率。铁心叠厚为：

初次级线圈圈数可以按下列公式计算：

式中N是应绕圈数，E是线圈两端的电压，B是铁心每平方公分的磁力线数（一般硅钢片以9000高斯计算），A是铁心的截面积（平方公分），E是电源变压器的频率（我国是50周）。因此，每伏应绕圈数：

令A＝12平方公分，每伏应绕圈数为50/12=1.2圈。

初级110伏线圈两个，每个110×4.2=462圈,用直径0.31公厘漆包线（SWG30号号）。S\(_{1}\)为600×4.2=2520圈,在1260圈处抽头。S2为5×4.2=21圈。S\(_{3}\)为6.3×4.2≈27圈。

到此，电源变压器的计算基本上已经结束， 现在再来审核一下铁心的窗口是否容纳得下这么些线圈。如果窗口太小，绕不下，或者窗口空余太大，可以酌量增减铁心的叠厚，另行计算。

在上面的例子中，纸壳的厚度为1公厘，初级每层可绕115圈，共绕8圈，连同线间绝缘腊纸，叠厚约4公厘（腊纸厚0.03公厘）；S\(_{1}\)每层可绕230圈，共绕8层，连同绝缘腊布，叠厚3公厘；S2、S\(_{3}\)各占一层；全部约占11公厘，再加每个线圈间垫衬的绝缘纸和静电隔离层和接线板等，不超过14公厘，和应用的硅钢片恰巧合适（图4）。

照上面计算的电源变压器，经过实际使用，在正常情况下，可以连续使用4小时，温度上升不超过摄氏40度（室温在外）。（白燕）
