在检修干电收音机的工作中，经常碰到电子管烧毁和烧老的故障，推究原因，不外是：1.甲乙电池接错，电子管全部烧毁；2.因甲电电压过低，收音机不响，随便串联一节旧甲电池来提高甲电电压，结果响是响了，但因串联后甲电电压较高，仅仅几十分钟，把全部电子管烧老了。由于这两种故障，使一部很好的收音机不能继续使用，是很可惜的。
针对上面情况，作者试制了一种适用于干电5灯收音机（灯丝电压1.5伏，灯丝总电流0.3安）的保护装置（见标题插图），经过20多天的实际试用，证明在甲乙电池接错、甲-乙-碰线或甲电电压超过额定丝压到9伏时，对收音机都能起保护作用。
工作原理

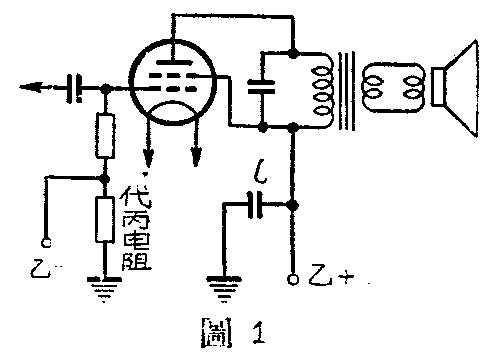

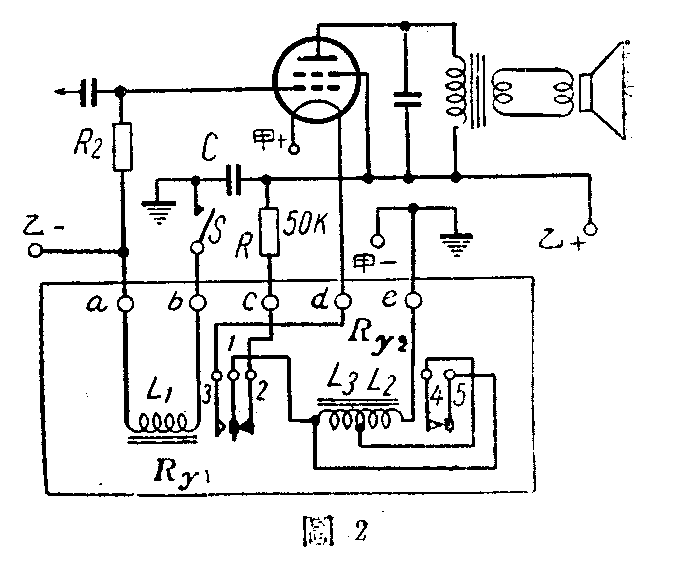

防止烧毁电子管：一般干电5灯机的乙-回路里，都串联有1只约200—400欧（根据收音机所用电子管程式和数量而定）的代丙电阻；乙+和地间并联1只8—30微法的傍路电容器。当收音机开启时，这只电容器恰好和代丙电阻串联到乙电池上（图1），现在把代丙电阻拆去，改接l只直流电阻等于代丙电阻的继电器R\(_{y1}\)，Ry1的接点作为灯丝回路的开关，把原来的灯丝开关S改接到乙-回路里，作为收音机的开关（图2）。当S闭合时、电容器C被乙电池充电，充电电流经过R\(_{y1}\)的线圈L1时，铁心磁化，接点1被吸和3接触，把灯丝回路接通。在电容器C的充电电流还没有停止，来得及把接点1释放以前，灯丝已发射足够的电子，使全机产生的乙电电流在流过L\(_{1}\)时，能够接替充电电流把Ry1的接点1继续吸住，因此灯丝永远接通。关机时只要把S断开，乙电路不通，R\(_{y1}\)才把接点1释放，弹回原处和接点2接触，使电容器经R1放电，以便第二次开机。
在这种情形下，如甲乙电池接错，即用1.5伏甲电电压来使C充电，因电压低，充电电流小，接点1不动，灯丝回路不通，所以即使灯丝回路误接了乙电，也不致把电子管烧毁。
防止烧老电子管：这个办法，也是利用继电器来完成。在灯丝回路内串联1只有抽头的继电器R\(_{y2}\), 抽头线圈L2只有0.15欧，L\(_{3}\)25欧。在正常情形下，Ry2不工作，L\(_{3}\)被Ry2的接点4、5短路，甲电经L\(_{2}\)接通灯丝。L2两端降压极微，对收音机工作并无影响。如接用的甲电是两节旧电池，假定电压是2.6伏，已超过额定电压1.1伏，通过L\(_{2}\)的电流就相应增加，Ry2工作，把接点4、5拉开，L\(_{3}\)就串联到灯丝回路里作为降压电阻。同时，因Ry2线圈增加，所以仍旧能吸住接点4不和5接触。这样就会把甲电电压降低到额定值。
实际制作

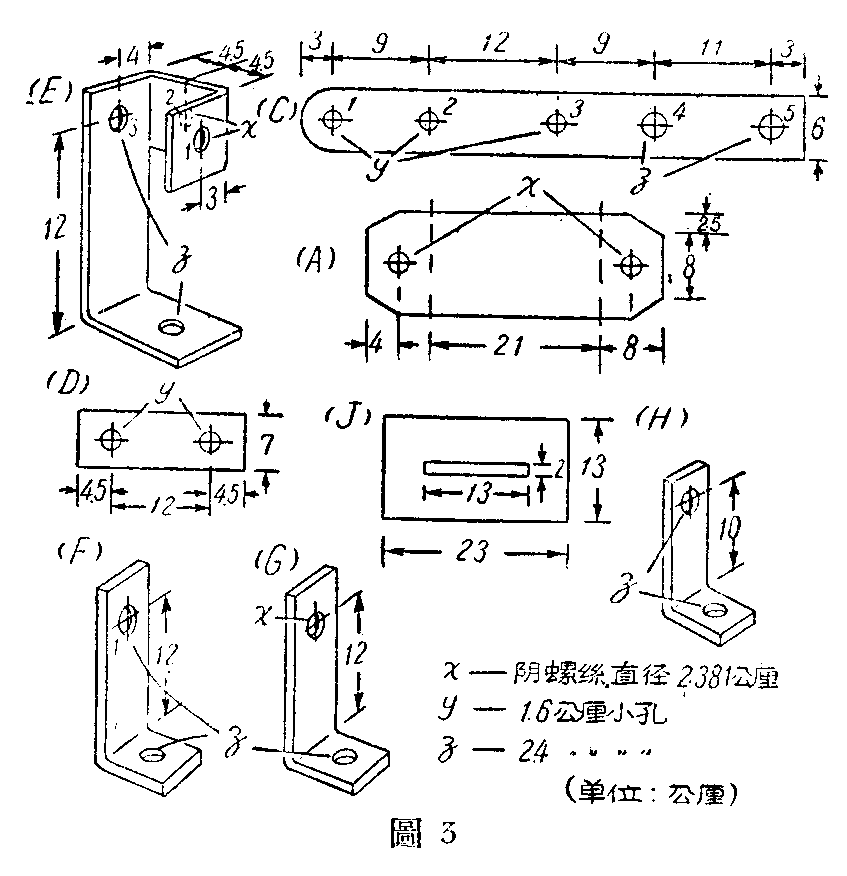

材料 电磁铁：1.2公厘厚铁片A 2块，另薄铁皮B 2块，尺寸同A；接点簧片：薄磷铜皮C 2条（可利用已损坏了电位器里的铜环剪成）；衔铁：小型输出变压器里硅钢片D 2块；0.5公厘厚铜弯脚：E 2只，F 2只，G 3只，H 2只；青壳纸J 4小块。这些零件的尺寸和零件上应该钻洞或攻螺丝牙的大小和位置见图3。另外再备漆包线若干，3—6公厘长，直径2.4公厘的螺丝22只，螺帽16只，35×100×4公厘厚的胶木板K 1块，5线接线架M 1块，2公厘粗铜银合金丝（铜20%，银80%，可以委托银饰店代制）、接线和牛皮纸等少许。

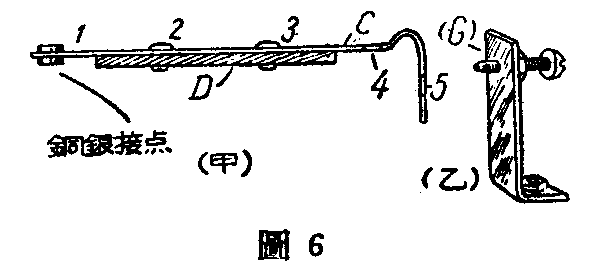

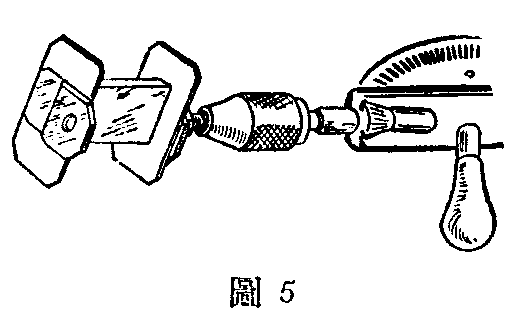

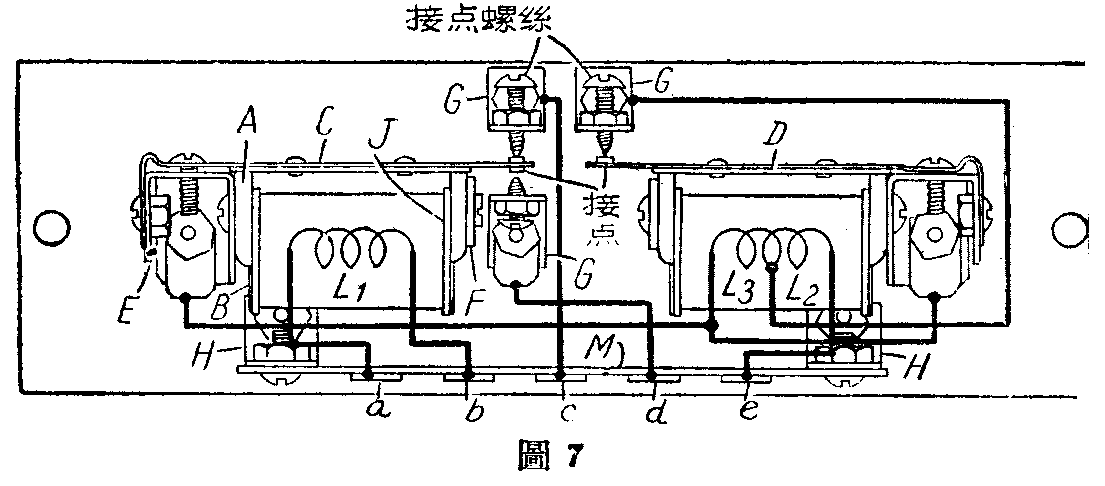

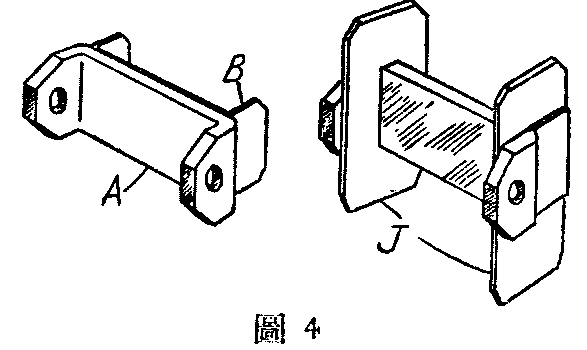

制作 把A和B按图3中虚线拆成凵形，再把A和B合拢成工字形，两端各套1块J，制成继电器的铁心（图4）。用20公厘长，直径2.4公厘的螺丝1只，顶部锯掉，夹在手摇钻上，露出约6公厘，旋上1只螺帽，把铁心也旋在这只螺丝上，调整螺帽，使螺丝不过份顶紧青壳纸，再把螺帽向铁心一边旋紧，就把铁心固定在手摇钻上了（图5）。然后把手摇钻夹在台式老虎钳上，在铁心上包几层牛皮纸，开始绕线。R\(_{y1}\)的线圈L1，用0.127公厘直径的漆包线绕，圈数多少，视需要的阻值而定（等于收音机里的代丙电阻）。R\(_{y2}\)的线圈L2用0.57公厘直径的漆包线绕2公尺，绕完为止，阻值约0.15欧。L\(_{2}\)外面改用0.16公厘直径的漆包线绕L3，绕足150欧（原因详后）。把D用铝铆钉铆紧在C片的2、3两孔中，C的小孔1中铆上一小粒铜银合金接点，接点表面锉平磨光后，弯成图6甲形状。用螺丝穿入小孔5旋紧在弯脚E的小孔1里。C上的小孔4恰好对准E的螺孔2，也用螺丝旋牢，这只螺丝作为调整C片弹力大小之用。取6公厘长螺钉3只，在尾端各焊小粒铜银合金后锉圆磨光，套一螺帽后，分别旋在G的螺孔里（图6乙），这几只螺丝和C上的铜银接点组成了R\(_{y1}\)和Ry2的接点1—5。铁心A两边的螺孔，用螺丝装牢在E的小孔3和F的小孔1里，接线架装在H上，最后再把这些弯脚用螺丝装到胶木板上，把线头焊接到接线架上，整个保护装置就算装毕（图7）。如果再做一个罩子，可以避免灰尘，使接点经常能保持清洁，那就更好。
试用经过
在装置时，要注意接点螺丝弯脚G的高度要和C片上接点的高度相当，使C吸动时，两接点恰好接触。两接点间的距离，可以旋紧或旋松接点螺丝，调整好后，再把接点螺丝上的螺帽向弯脚旋紧，把螺丝固定，不致松动。
开始在1架6灯干电收音机上试用，电子管为1R5—2，1T4—1，1S5—1，3S4—2。试了几天，又用5灯机，电子管少了1只3S4。乙电电压50—105伏，电流15—25毫安，由整流器供给，50伏电压从整流器上的分压器上取得，收音机未开前，虚电压为70伏。后来改用100伏蓄电池，试用良好。但在用50伏蓄电池时，电容器充电时间太短促，还等不及电子管灯丝发射足够电子来代替充电电流继续吸住R\(_{y1}\)的接点1时，就把接点1释放，灯丝回路断开，收音机不能工作。因此在原有的电容器C（原来是40和30微法各1只）上又并联了1只30微法的电容器，问题得到解决。L2的电压降在6灯时约0.08伏，5灯时约0.05伏，对收音机无影响。
在试用的20多天中，曾故意把甲乙电池接错，提高甲电电压直到9伏（当时L\(_{2}\)为25欧），并在甲电电压8伏时，故意像蜂鸣器一样抖动Ry1的接点，灯丝都未被烧毁或烧老，起到了保护电子管的作用。
后来发现，如果把甲电误接到乙-和甲-间，乙电的乙+误接到甲+，乙-误接到乙+，S闭合后，R\(_{y1}\)仍能把接点1和3接通，这时，等于把灯丝和电容器C串联在乙电池上，仍能把灯丝烧毁。因此，把原来的25欧线圈L2改绕成150欧，才防止了这个缺点。
试用时也碰到阴雨和晴朗的天气，继电器曝露在外，未加罩子，在这种情况下，使接点启闭前后约500多次，都极正常。（芜湖广播修理站 孙正文）
