（五）

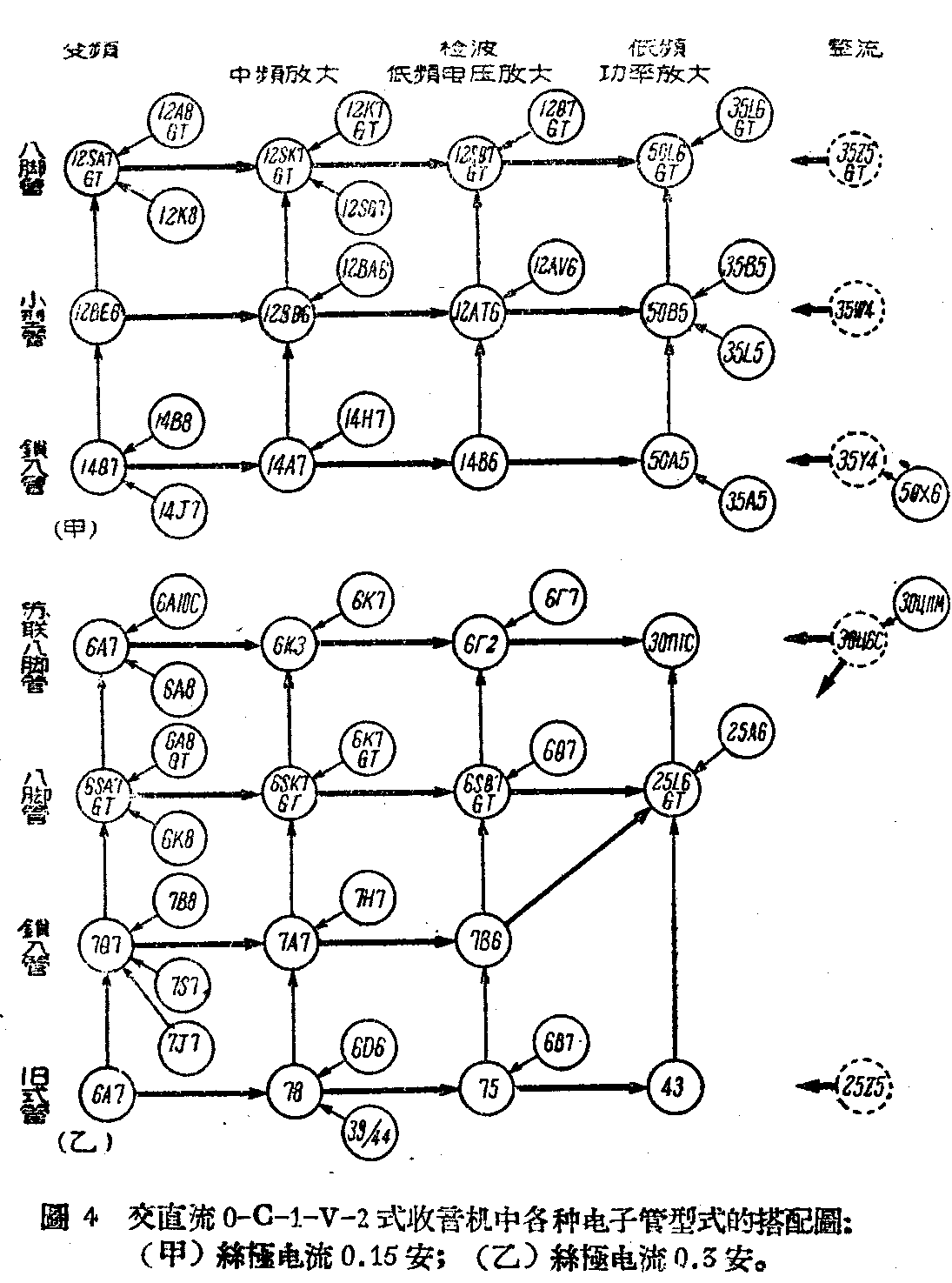

在交直流0－C－1－V－2式收音机中各种电子管型式的搭配情况，如图4所示，（甲）丝极电流0.15安；（乙）灯丝电流0.3安。整流管的周围所以画成虚线，是因为它有时可以用硒整流器代替。

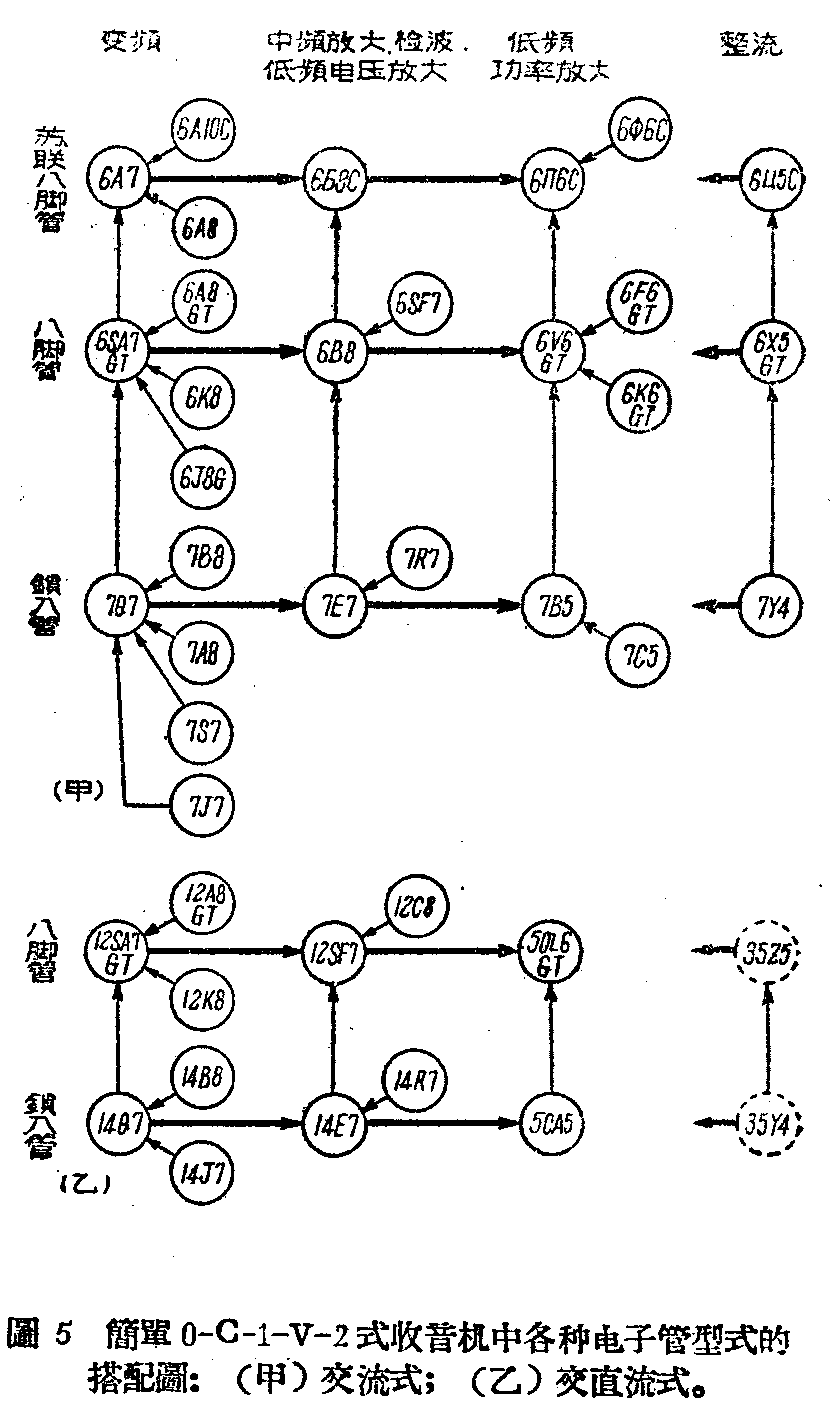

在有一些0－C－1－V－2式收音机中，常使用一个双二极（二极）、五极管兼任中频放大、检波及低额电压放大，即用它的五极组先作中频放大，而后由双二极（二极）作检波，五极组重新再作低频电压放大，也就是用五极组用作中频、低频来复式放大。在这种收音机里，电子管型式的搭配如图5所示。

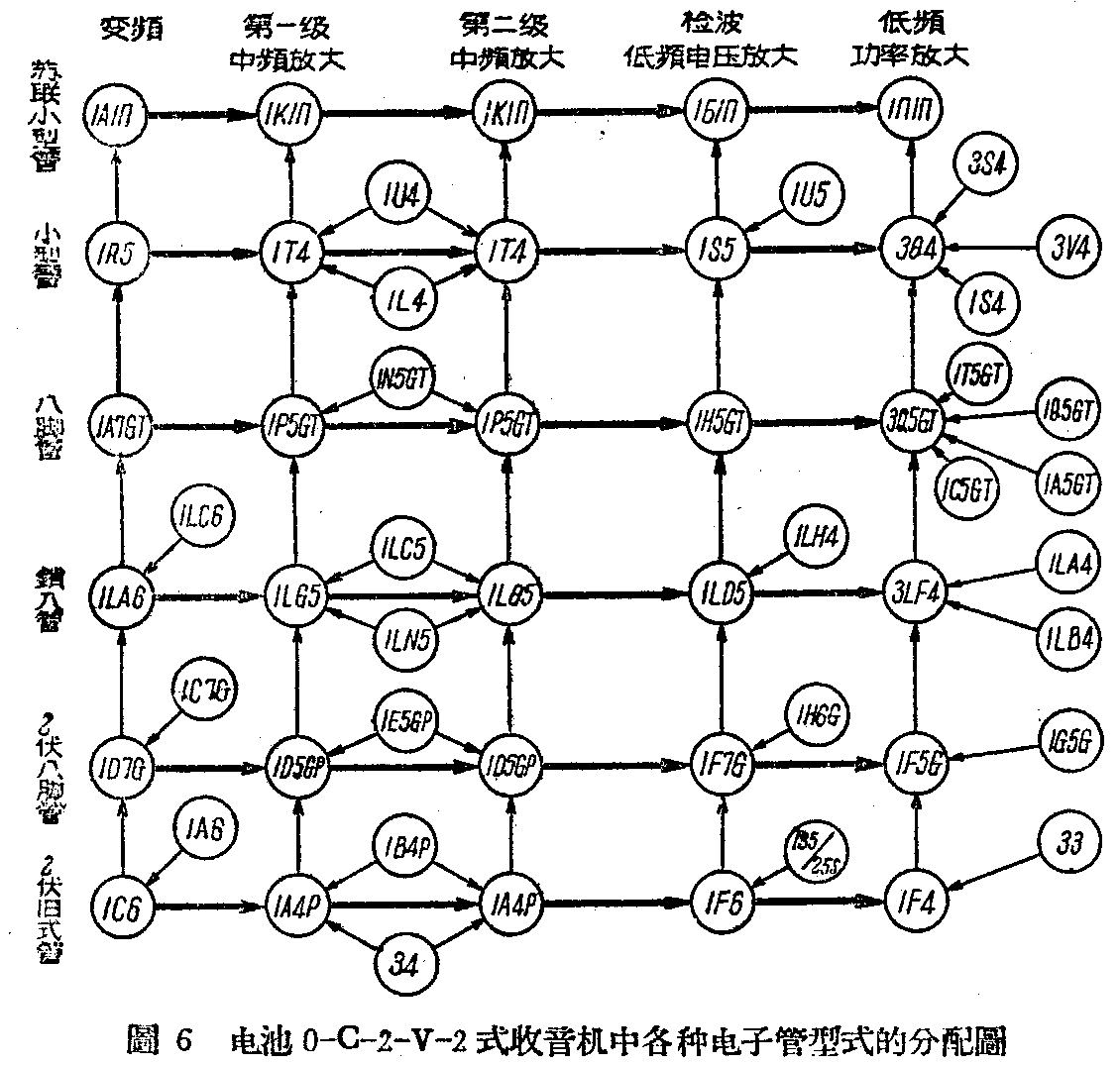

图6所示，是在电池0－C－2－V－2式收音机中，各种电子管型式的搭配情况。
对于图4、5、6中各组的型式和“同工种”型式间的关系，我们也必须记住。
（六）
最后，来谈一谈各种电子管型式间的代用问题。
一般来说，各种型式间的代用也就是“同工种”型式间的代用。例如，变频管6SA7GT，可用“同工种”的6A8GT、6K8或6J8G来代替，当然也可代以非八脚管的7Q7等（至于像用混频管6L7作混频及μ三极管6J5作本地振荡以代替6SA7GT，或用锐截止管6SJ7GT组成自差式变频级以代替6SA7GT的变频级的情况，这里不谈）。
选择代用电子管型式时，必须从电子管的外形、性能、代用时必需化费的手续以及代用管是否能够买到各方面加以考虑，以免在实际工作中遇到本来可以避免掉的困难。就是说，代用管的外形最好能和原有电子管的相同，性能以越接近原有的越好，代用时必需化费的手续以越简单越好，而且代用管是能够买到的。这些也可以说是选择代用管的准则，其目的在于化费最少的手续，而使收音机仍然能够保持或非常接近原有的收音效率。
当然，这个准则并不是一成不变的，还须根据实际情况来行事。例如，没有6SA7GT，当然可以用“同工种”的八脚管如6K8、6A8GT等来代替它。这样可从保持采用八脚管的统一性。但是在修理工作中，为了避免过多地将其他部分更动（如拆换线圈等）即使用非八脚管的7Q7来代替6SA7GT，也没有什么不好。虽然7Q7与6SA7GT的外形不同，必须掉换管座，但从整体来说，还是值得这样做。
此外，在使用代用管时，还需要注意下列各点：
（1）当代用管的外形与原有电子管的不同时，原有的地位是否容纳得下？掉换停座，金属机座上的洞孔要不要加工开得大一些？例如，原有的是小型管，四周空隙又有限，就无法用八脚管去代替它。如果四周很空，在掉换管座之前，还必须将金属机座上的洞孔扩大。
（2）当代用管的性能与原有的不同时，需要更动哪些其他部分？例如，用6K8去代替6SA7GT，必须将本地振荡部分的线圈、栅漏电阻器等同时换去，又如，用6F6GT代替6V6GT时，必须同时将输出变压器与栅偏电阻器换去，等等。
（3）代用管的丝极电压、电流与原有的是否相同？例如，在用1.4伏丝极电压的“成套”电子管的收音机中，不能单独用某一个2伏丝极电压的电子管去代管其中的某一个，又如在用0.15安丝极电流的“成套”电子管的收音机中，不能单独用一个0.3安丝极电流的电子管去代管其中的某一个。（全文完） (刘同康)
