可以调节电压的整流器线路

🏠 首页 《无线电》杂志 1956年 🔗 第12期 🔗 第19页 分类:名辞浅释 🔗 冯瑞荃 🔗

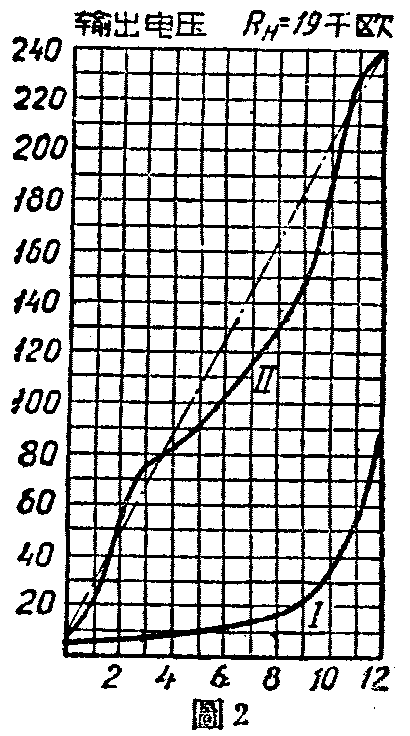

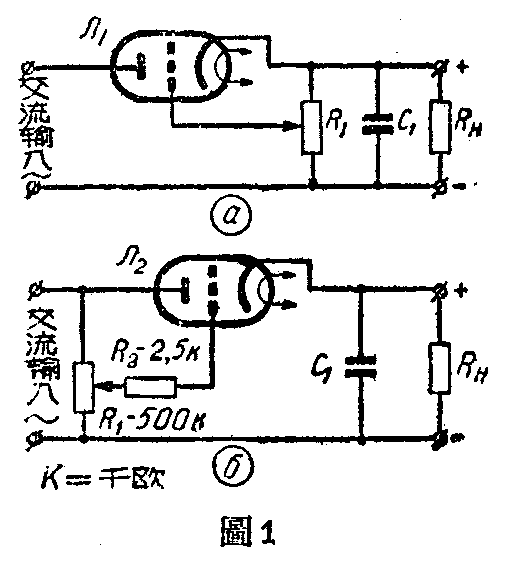

有些设备中,经常需要电压可以宽度调节的整流器。这种整流器通常利用三极电子管作为整流管。图1a就是这种整流器线路之一,当负荷电阻D\(_{H}\)=19千欧时,调节电位器就可以获得像图2的电压变动曲线(曲线Ⅰ),横座标表示电位器的刻度。

图1
图1 🔍原图 (507×561)
图2
图2 🔍原图 (410×736)

如果将电位器改接成图1б,即使负荷电阻比较小的时候,也可以获得很高的电压。在同样的负荷下(R\(_{H}\)=19千欧),输出电压的变动曲线如图2的曲线Ⅱ。

电阻R\(_{2}\)是为了保护电位器和电子管的过荷而用的。较小电力的整流器可用三极管如6H7C、 6H8C、6H9C等(两个三极并联)。若电力较大可以用6П3C接成三极作为整流管。

图3
图3 🔍原图 (542×355)

图3是全波整流器线路。电压调节十分平稳,用双三极管6H5C作为整流管,电压调节用双连电位器R\(_{1}\)和R2,在栅极回路中加接R\(_{3}\)和R4。

当电位器转向上端时(如图3),三极管的两个栅极上接入电源变压器次级的交流电压,这电压的相位和屏极电压相同。这样,整流器输出的电压最大;如果电位器转向下端,栅极上的电压和屏压反相,两个三极管几乎成为断路,这时剩余的整流电压只有由于栅极在正半周时产生栅流而出现。但因有电阻R\(_{3}\)和R4的限制,这个电压是很小的。

在双连电位器的全部变动中,输出电压的变化可以由近于零起一直到最大值。

任何电源变压器都适用这种线路,图中变压器的次级高压每边250伏,低压6.3伏,整流器的负荷可达0.2安。如果需要更高的电压或电流,可以选用其他适当的电子管来代替6H5C。(冯瑞荃 译自苏联“无线电”杂志1956年第9期)
