修理捷克斯洛伐克POEM—B直流六灯长短波收音机的几点经验

🏠 首页 《无线电》杂志 1956年 🔗 第12期 🔗 第16页 分类:名辞浅释 🔗 刘锡武 🔗

在修理捷克斯洛伐克POEM—B直流六灯长短波收音机(在进口后有些加装了氧化铜整流器,也可使用交流市电)时经常遇到这样几个问题:1.原装电力放大省DLL101失效或损坏。2.灵敏度低,3.部分波段或全部波段不振荡。

现在把解决以上问题的方法介绍如下:

一、DLL101是双五极电力放大管,容易失效,如果没有这类电子管来替换时,可以用一般电力放大管3S4代替,因两管接线不同,原线路必须按附图加以改装。

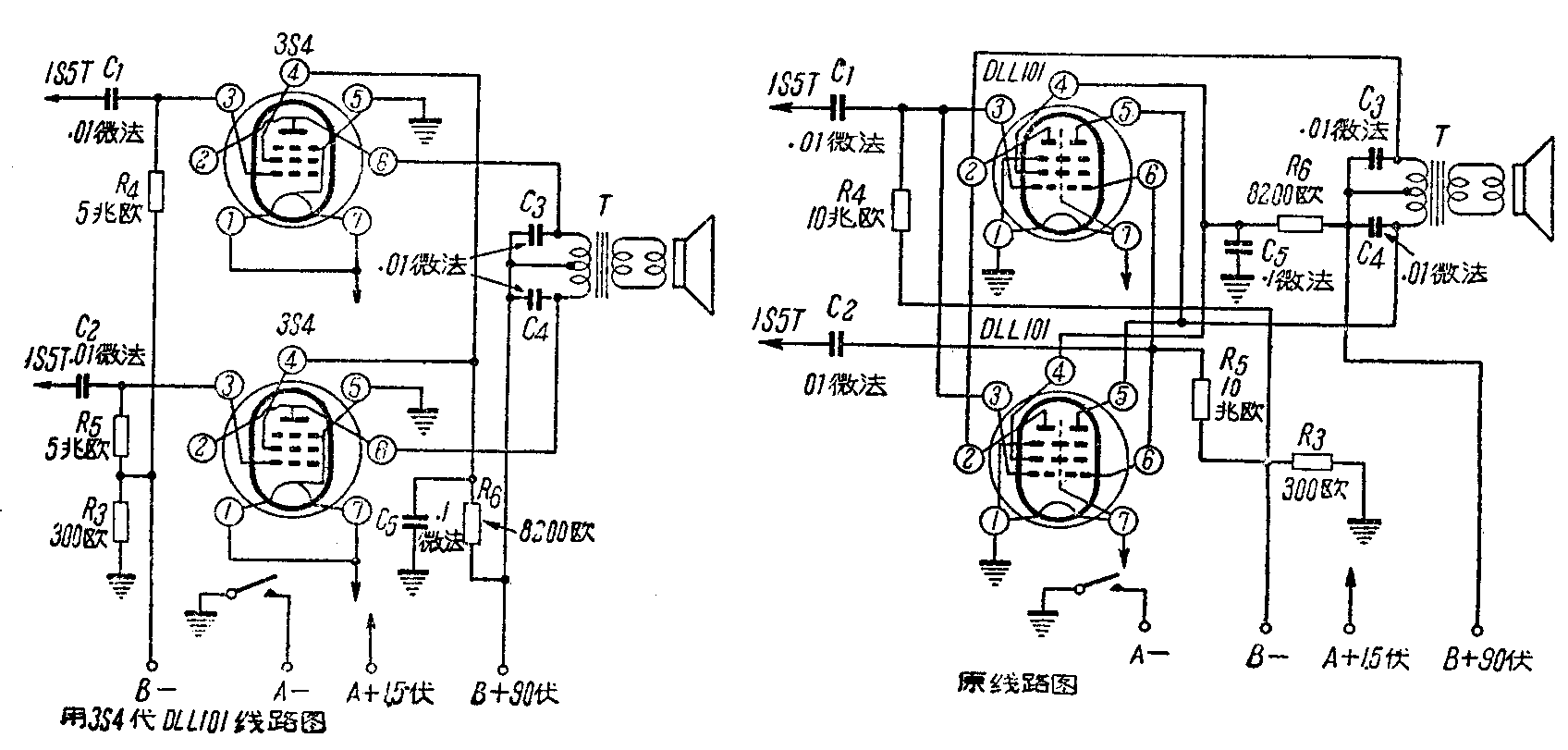

图1
图1 🔍原图 (1696×811)

DLL101电子管的灯丝电压是1.4伏,在改装时要把3S4灯丝接成并联,即1、7两脚并联后接甲+,将5脚通地。原线路是用两只DLL101作并联推挽放大,即把两管的全部灯丝脚均接成并联;由低放级交连过来的音频信号分别输入到两栅极3脚和6脚。然后由两屏极2脚和5脚输出,分别接到推挽输出变压器的两端。改装时4脚仍为帘栅极可不动,两管的栅极3脚分别接输入电路,2脚或6脚分别接到输出变压器即可。

但有两点要加以注意:

1.原来的栅负电阻R\(_{4}\)、R5为10兆欧,往往因变质使代丙电压加不上而失真,交连电容器C\(_{1}\)、C2常有漏电现象,也造成失真,若把R\(_{4}\)、R5换成5兆欧,C\(_{1}\)C2都换成新品,这样往往会改善低放部分的音质。

2.加装整流器的机器,由于改装后两只3S4并联,灯丝电流较原来加大0.1安,这时必须把整流器中的灯丝可变电阻加以适当调整,(插上全部电子管,开启电源开关,一边用直流电压表接在灯丝上测量,一边来调整灯丝可变电阻)使全机工作时灯丝电压保持在1.2伏至1.5伏之间。

二、这种型式的收音机,绝大部分灵敏度都较低,而选择性很好,这在一个面积小、电台多、而电台电力强大的国家中是适用的,但是在我们这样幅员广阔的国家里就不十分适用了。怎样提高它的灵敏度呢?试验的结果证明,如果将原装中频变压器换成国产“中雍”中频变压器,增益会大为提高。换了中频变压器以后,要进行校准工作。

三、该机共有五个波段,是用旋转线圈盘来交换的,但往往因使用过久,滑点接触不良,或因受潮,使线圈及各点间漏电,因而使部分波段或全部波段不能振荡。修理时先将波段开关转在五个波段的中间位置,即在41公尺——50公尺波段,这时线圈盘上的两枚固定螺丝正好在上下两个位置,这时比较容易松螺丝。螺丝松后,将线圈盘轻轻取下,(有时还必须将线圈盘反时针旋转着才能取下来)然后用酒精或汽油将线圈盘上的脏物刷去,并用细砂纸将每个弹簧片及滑点轻轻的擦干净。如线圈受潮,可用 100瓦电灯泡烘10—20分钟,然后装上去,按原来的位置加以固定即可。(刘锡武)
