一般的低频放大推挽线路有下列三类：一、推挽变压器法；二、分相法；三、三极管倒相法。
在荷兰飞利浦厂出品的BX－765－X型8灯全波收音机中，采用了另外一种倒相电路。它用6极管同时完成放大及倒相两种作用，从同一个电子管的屏极与帘栅极分别输出两个相位相反的信号电压，用来推动两只强力放大管，这种线路不常见，我们暂时叫它为“帘栅倒相法”。现在仅仅把它的线路与作用做一个初步分析，以供参考。

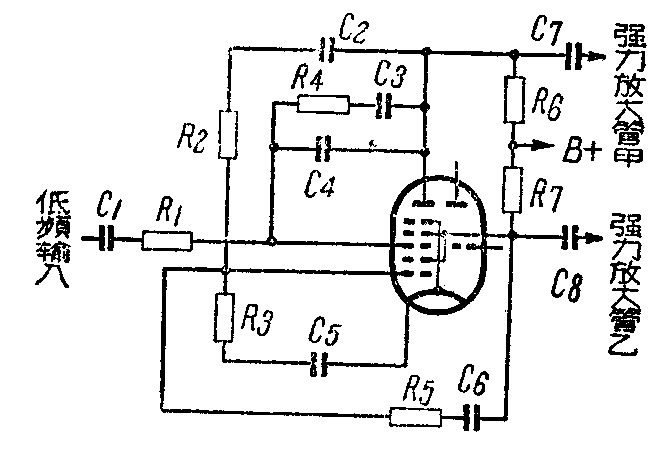

此机低频放大的推动级采用ECH－21，这个电子管的三极部分用于“超负荷控制”线路，不在本文讨论范围以内。六极部分又可以在理论上看成雨个独立的电子管：见图。
1．五极放大管，其组成部分如下：
假想阴极——由g\(_{2}\)与g3间的空间电荷形成。
控制栅极——g\(_{3}\)，
帘 栅 极——g\(_{4}\)，
抑制栅极——g\(_{5}\)，
屏 极——原屏极。
2．三极倒相管，其组成部分如下：
阴 极——原阴极，
控制栅极——g\(_{1}\)，
屏 极——g\(_{2}\)。
音频信号由前级经C\(_{1}\)及R1进入五极部分的控制栅极g\(_{3}\)，放大后由屏极经C7输出至强力放大管甲。另外一部分放大后的信号经C\(_{2}\)及R2进入三极部分的控制栅极g\(_{1}\)。R2与R\(_{3}\)是用来分压的，两者的数值大小与放大系数有关。例如三极部分的放大系数是20，则R2：R\(_{3}\)＝20。如此可使输至强力放大管的两个反相信号强度相等，这一点与一般倒相电路的分压方法是一样的。三极部分放大后的信号，由屏极（g2）输出，经C\(_{8}\)输出至强力放大管乙。这样就完成了信号倒相工作。
当输入g\(_{3}\)的信号为正时，屏极电流增加，屏极趋负性，所以强力放大管甲的栅极得到负性信号。与此同时，g1也从屏极得到负性电压（经C\(_{2}\)及R2），因而帘栅电流降低，亦即帘栅电压趋正性，所以强力放大管乙的栅极得到正性信号。这时强力放大管甲和强力放大管乙同时得到“大小相等。方向相反”的推换激励电压。
除上述的基本回路以外，三极部分尚由C\(_{6}\)及R5引来相当强大的负回授，因而增加了倒相信号的平衡性。既便放大管的放大系数有了变化，它的输出信号强度也几乎可以不受影响。
此管的帘栅极g\(_{2}\)、g4是供倒相电压输出的，因此没有加接傍路电容器。为了防止因取消傍路电容器而可能引起振荡，在五极部分也加装负回授，负回授电压是由屏极经C\(_{3}\)及R4引至g\(_{3}\)的。
g\(_{3}\)是五极部分的输入栅极，g2及g\(_{4}\)联在一起成为三极部分的输出屏极。g2与g\(_{3}\)之间因有空间电荷存在，不会发生回授。但是由于g3与g\(_{4}\)极间电容的存在，可能发生电容回授，因此在屏极与g3之间又加了一个中和电容器C\(_{4}\)，引来一个相反的电压，抵消这个电容回授。
此管阴极尚接至“超负荷控制”及“音量扩展”回路，这些线路不在本文讨论范围之内，所以阴极回路未画出。（全陆仪）
