一般设备比较完善的通信电台，常把发信台和收信台隔开一段距离，使已方发出的强力信号不致影响到已方收信机的正常工作。双方用若干对遥控线连接，以沟通电键线、话筒输入线、电话线和其它控制线路的联系。其中发信机高压启闭的遥控问题，是遥控线路中所要研究的问题之一。
通常电台工作时，大部分时间都在守候或收听对方，发信机实际工作时间比较短，如发信机的高压长时间开启，对整流管、高压变压器和电力的消耗等，都会引起无谓的损失，例如缩短使用寿命，增加维护费用。如改由收信台随时通知发信台启闭高压，次数一多，无形中增加了双方值机员的负担。所以收发信机的高压能够利用遥控线，直接由收信台值机员控制或自动控制，那么，工作效率就大为增加。
高压改由收信台直接控制，只需增加一些简单的附属设备。只要所用的继电器线圈和接点的规格适合应用，一般是没有问题的。
现在只对发信机高压的自动遥控问题，提出一种线路，加以研究，其它不同类型的大小发信机，都可根据具体情况，修改应用。
自动遥控，就是指在收信台值机员按键发报或用话筒发话时，发信机立即自动地把高压开启；停止工作时，发信机高压又自动关闭。但在发报时，电键以较高速度断续工作，如果高压随着电键的启闭而一开一关，会产生很多问题，所以在每次停止按键时，应当使高压继续维持一个相当时期（例如一分钟），然后再自动关闭。这样在一分钟内，值机员重新按键时，高压不受影响。这种延迟关闭高压的装置，对发话也有好处，可以防止由于话音断续而使高压跳动的缺点。
一般发信机的电源控制线路如图1。Ry是高压继电器，当高压掀钮开关sw按下时，交流电源通过sw、sw\(_{1}\)而使Ry的线圈通过电流，它的两对接点被吸闭合，高压变压器接通电源。Ry的接点闭合后，虽说按钮开关sw跳开断路；但交流电源改经并联在sw上的一对接点继续维持Ry工作；掀下另一个按钮开关SW1时，Ry线圈和交流电源断路，电流不通，接着Ry的接点跳开，高压关闭。如在这种线路上略加改装，并加一附属设备，就可以完成高压的自动遥控。线路见图2。

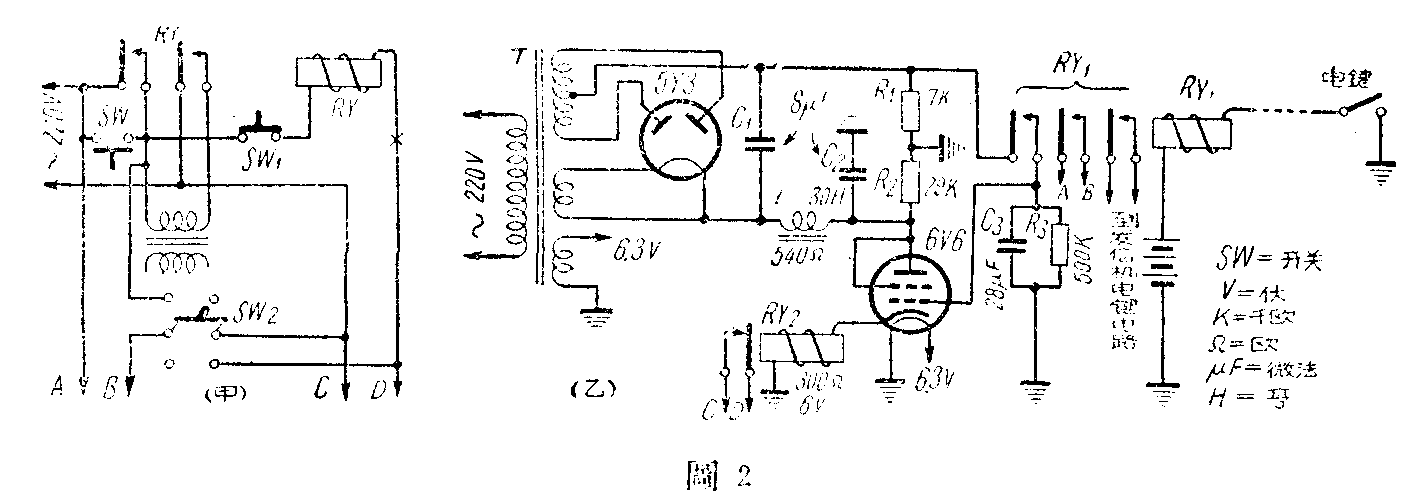

图2甲是改装后的发信机高压控制线路，和图1比较，只增加一只双刀双掷开关SW\(_{2}\)。图中引出的4根接线A、B、C、D直接接到图2乙的附属设备上。sw2是自动控制高压或由发信台本身控制高压的转换开关，这是为了防止自动控制部分发生故障或发信台调整机器时设置的。sw\(_{2}\)在用自动遥控时扳向上方；发信台本身控制时扳向下方，这时线路实际上恢复了图1的原来结构。
图2乙是附加设备。Ry\(_{1}\)是电键继电器，用直流电源经遥控线由收信台值机员操纵。Ry1有三对接点：右面的一对按发信机电键电路；中间一对和图2甲的A、B线相联；左面一对接点控制6V6管的栅偏压。Ry\(_{2}\) 的接点在线圈没有电流通过时，经常闭合，反之就被吸开断路。Ry1和Ry\(_{2}\)的各对接点都要求能安全地通过较大的电流（根据发信机高压继电器Ry线圈的电流决定），各对接点间和接点到地闭的绝缘电压要在400伏以上。同时要求Ry1动作灵活，能适应电键启闭的速度。
当收信台值机员按键时，Ry\(_{1}\)的三对接点同时闭合，左面的一对接点把7千欧电阻R1两端的偏压加到6V6的栅极上，使屏流截止，Ry\(_{2}\)接点闭合。Ry经A、B、C、D4点接通电源，高压开启。值机员把电键放开后，虽然Ry1左面一对接点已经断路，但由于6V6栅极所接的电容C\(_{3}\)和电阻R3的关系，栅偏压要经过一定时间后才能放电完毕，恢复屏流。屏流恢复后，Ry\(_{2}\)的接点被吸开，高压断路。延迟时间的长短由C3和R\(_{3}\)的数值决定。图中数值在瞬间按键一次时，可延长45秒，如连续按键，由于C充电需要时间，可延迟到55秒。改变C3、R\(_{3}\)的数值可以改变延迟的时间，C3、R\(_{3}\)的数值愈大，时间愈长，反之愈短。
现将实验结果的数据说明如下：
电源电压215伏，5y3交流每屏260伏。有屏流时：屏到地125伏，负压到地165伏。Ry\(_{2}\)线圈两端6伏，在5.2状时Ry2工作，接点断路不通。无屏流时，屏到地250伏，负压到地60伏，Ry\(_{2}\)线圈两端电压0伏，接点闭合。
在用自动遥控高压时,sw\(_{2}\)（图2甲) 扳向上，C、D两点在收信台值机员不按键时断路。发信台方面不能开启高压。但发信台方面能随时按下SW1关闭高压，以应付机件可能产生的故障。关闭高压后，应将SW\(_{2}\)扳向下方机内控制位置，防止收信台按键时又接通高压。

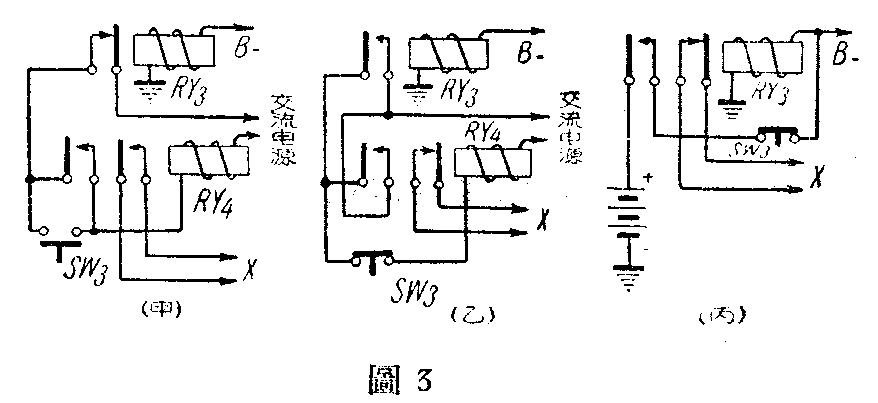

很多发信机装有过荷续电器。这种继电器的线圈串联在高压负极到地的价回路里，接点串联在Ry线圈的回路中，如图1或图2甲的×处。当高压电流过大时，过荷继电器接点吸开，使高压断路。但改装自动遥控高压以后，过荷时虽能关闭高压，如遥控方面按键，高压就跳动启闭，非常危险。改装方法如图3甲、乙、丙。
图3甲中只要加装一只交流继电器Ry\(_{4}\)，过荷继电器Ry3的接点就不必改装。Ry\(_{4}\)的接点是吸时闭合的。交流电源取自发信机内部，电压大小由Ry4规格决定。当过荷时由于Ry\(_{3}\)。接点瞬间断路，Ry4线圈断电，接在×处的接点断路，高压关闭。这张线路的缺点是Ry\(_{4}\)在正常工作时经常有电流通过，使接点闭合。同时每逢第一次开发信机低压或灯丝时要按过荷按钮开关SW3，优点是Ry\(_{3}\)不用改装。
图3乙中过荷继电器Ry\(_{3}\)的接点要改装成吸时闭合，Ry4接到×处的接点是吸时断路；另一对是吸时闭合，SW\(_{3}\)瞬时开路的。这张线路没有图3的缺点，但要改装Ry3。
如条件许可，Ry\(_{3}\)可照图3丙连接。电源由另备的干电池供给，动作原理和图3乙的Ry4相同。
上述全部线路，在各继电器规格比较可靠时，运用情况是很令人满意的。(郑宽君)
