普通中波（550—1500千周）广播电台的服务对象是本市和附近县市的听众，而短波（13、16、19、25、31、41和49公尺等波长）广播电台的服务对象，主要是远地和国外的听众。这是根据中波和短波的传播特性而决定的。因此我们所装的中波收音机即使装配得再好，听收的距离总归有限。例如在西北或华南要直接收听北京的广播就比较困难，但改用短波收音机，如调谐回路装得正确，不仅能听到北京的短波广播，还可以收到全世界各地强力短波电台的广播。自然电子管较多的短波收音机，收听效果要好些，但一部一灯机配上户外天线，收听成绩也已相当满意了。

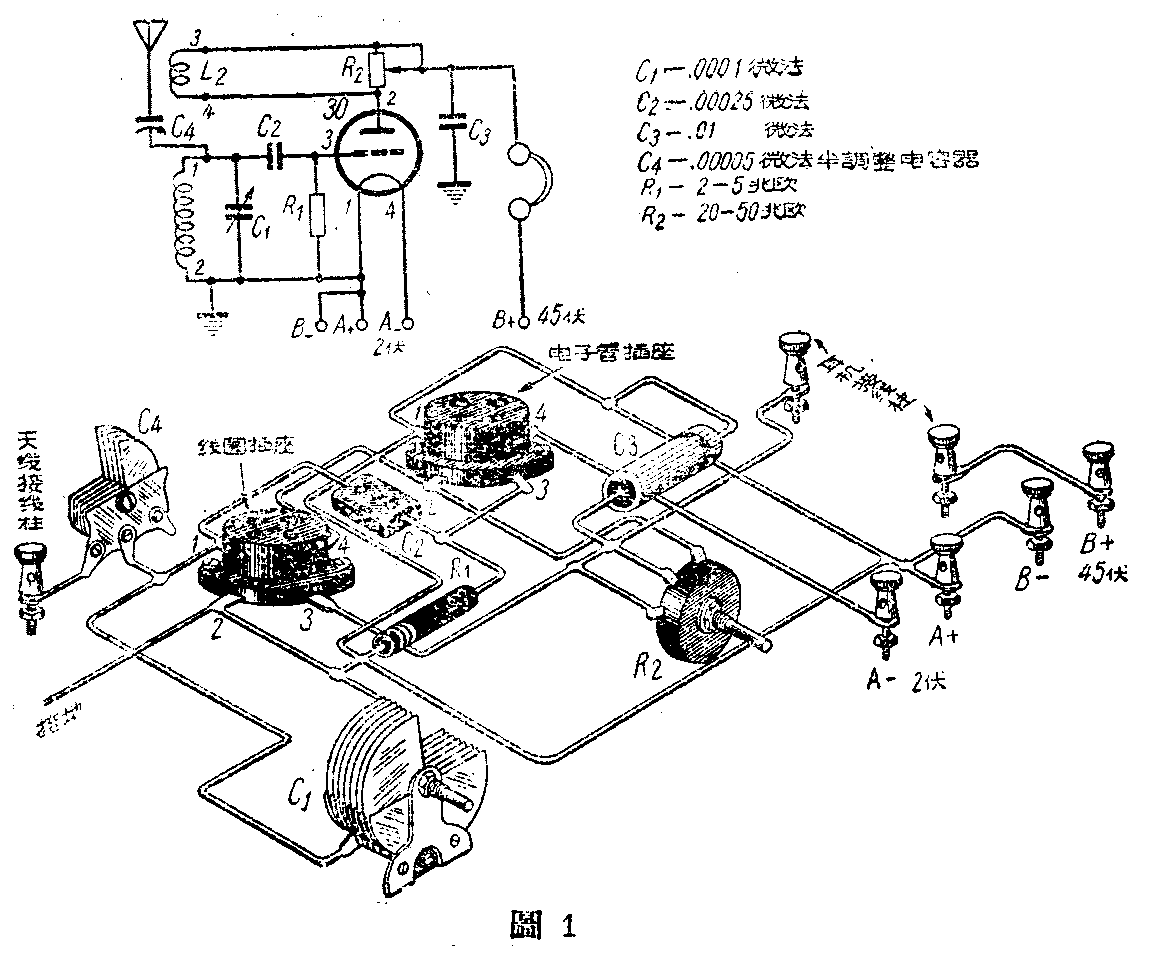

这里介始的一部一灯短波收音机的线路图(图1），它的线路结构和中波一灯机完全一样, 仅是组成调谐回路的线圈L\(_{1}\)的电感和电容器C1的电容量比中波收音机用的小得多，它的电容器C\(_{1}\)的容量只有0.0001微法，如果买不到成品，可以用一般旧日式中波再生式收音中用来做再生控制的电容器(动计约有8－9片，见图2），也可以将中波调谐电容器（0.00035微法）拆掉5/7的片子来代替。

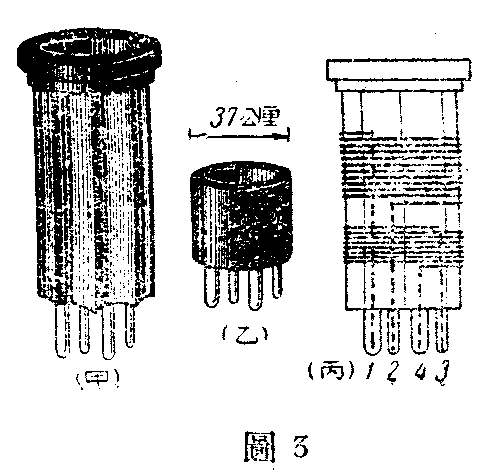

线圈L\(_{1}\)、L2都绕在一个线圈管上，最好用胶木或瓷管。收听不同的短波段，要用几个不同的线圈，为了调换方便，可见用图3甲的插入式线圈管。如果买不到，可用直径相同的废电子管腰代替，如图3乙（一般插入式线圈管直径多为37公厘，和80整流管腰相同）。线圈插脚至少要有4个，多了可以空着不用。短波线圈圈数虽比长波少，但绕L\(_{1}\)的漆包线不宜过细，一般线径为0.4—0.8公厘，再粗的线绕起来就不太方便了。
L\(_{1}\)可以间绕或密绕。间绕是保持线圈的相邻两圈间有一定的距离(约等于绕线直径）；密绕是一圈挨着一圈的绕。一般用间绕的线圈效果好些。有时，如利用废电子管腰做线圈管，因管腰长度不够，也只好采用密绕。但再生线圈L2一律采用密绕。L\(_{1}\)和L2在不同波段应绕圈数和导线直径等见附表。
波 长 L\(_{1}\) L2 L\(_{1}\)，L2
（公尺） 圈数 导线直径 圈数 导线直径 距离
10—20 5 0.81公厘 6 0.4公厘 2公厘
20—40 11 0.81公厘 8 0.4公厘 3公厘
40—50 23 0.64公厘 10 0.32公厘 3公厘
80—200 50 0.64公厘 20 0.32公厘 4公厘
表中所列L\(_{1}\)的各项圈数，要很准确，以便和0.0001微法的调谐电容器配合。再生圈L2的圈数和L\(_{1}\)对L2的距离可依实验增减。绕每个线圈前，先量出那个线圈绕成后所占的长度，在线圈管上预先打好穿线的洞。绕线时要把线拉紧，绕好后，线头、线尾从线圈管里插脚中引出并焊牢，再在线圈管上涂一层万能胶把线圈胶牢。各线圈头尾的插脚要一致，以便掉换使用。图3丙就是一个20—40公尺波段的线圈绕好后的式样。开始时，可先绕20—40或40—80公尺波段的线圈，因为这两个波段里电台较多，容易收到。

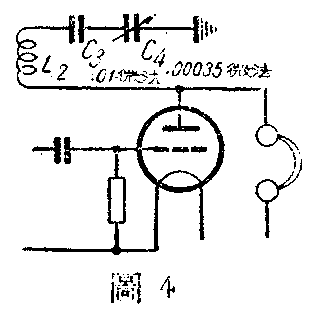

控制再生用的是一只20—50千欧的电位器，但也可用图4的线路，利用一般中波收音机的调谐电容器来控制再生。
图1所用的电子管是30，但其它电子管如1A5GT,3Q5GT，1T4和32等等都同样可以利用。
全部零件可装在胶木板或木板上。由于短波收音机在调谐时受人体感应的影响较大，可采用金属面板(铝、铁皮皆可）并把它接地。面板的尺寸要容得下零件。照片中面板的尺寸是110×85公厘，底板是110×80公厘。
在安装时要注意下列几点：1．栅极3和屏极2的接线避免平行;2．栅极的接线尽量缩短；3．再生圈不要接反；4.所有线头都要用锡焊牢。
机件装好后，先和线路图核对无误后，方可接电池收听。收听时把电位器(或再生电容器)旋到开始发生叫啸地步、再旋动C\(_{1}\)寻找电台。C4为半调整电容器，作用很大，旋动C\(_{4}\)可使全部电台在刻度盘上的位置移动，同时也影响收音的强弱。
收听短波同中波比较起来，短波的“衰落”现象很严重，这种现象使收到的声音忽强忽强，不断地起伏变化，这是自然的现象，并不是收音机的故障。
当你收听的时候，耳机里会听到很多“的的达达”的信号，这是无线电报声。另外，短波广播电台很多，它们都分配在前面所说的几个很狭的波段范围里，所以电台在刻度盘上显得很挤。旋转刻度盘(C\(_{1}\))寻找电台时要非常细仔小心和缓慢，不可急燥，否则，就很不容易找到电台，甚至什么也听个到 。(邦)
