怎样用手绕制蜂房式线圈

🏠 首页 《无线电》杂志 1956年 🔗 第11期 🔗 第19页 分类:名辞浅释 🔗 司浴 🔗

截直径l.2—l.5公分长15公分左右的高粱杆(俗名秫秸)一段,另用宽约0.5公分的牛皮纸一条,用浆糊沾成一个硬纸环,使恰能套入高粱杆,太松时可先在高粱杆上缠些薄纸(图1)。然后用大头针29个为一组,共用2组,沿硬纸环的上边和下边,平均插在高粱杆的周围作辐射状,但要注意上下对正(如图2)。

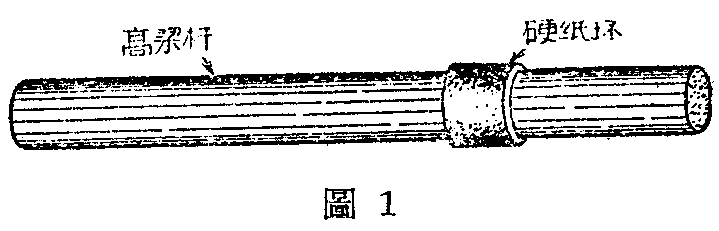

图1
图1 🔍原图 (719×231)

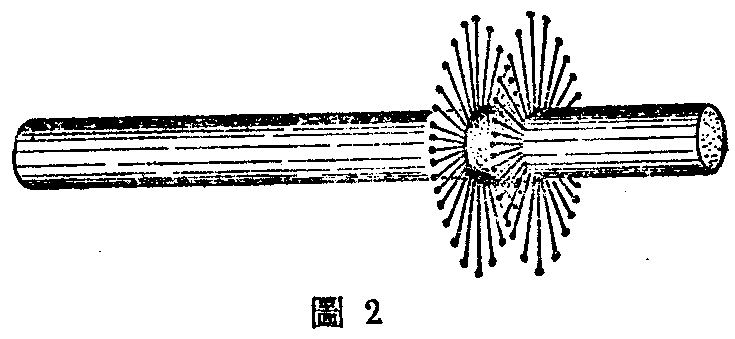

图2
图2 🔍原图 (735×339)

绕线时以左手握杆右手牵线,留出5公分的接线头,放在第一组任何一针的左边(线尾在针上如图3),向右经过第一、二两针,然后把线从第二、三两针中间向右下方斜拉至第二组第五、六两针之间,再套住第六、七两针而往右上方斜拉至第一组的第十、十一两针间,仍向右拉,套住第十一、十二两针。如此每套住两只针,越过另一组三个针即成(如图4)。因为每一组的针数,不是五的倍数,所以能绕成蜂房的形状(如图5)。

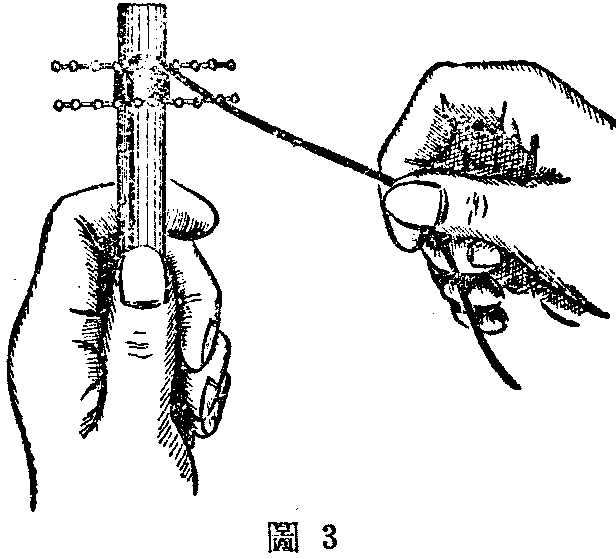

图3
图3 🔍原图 (616×559)

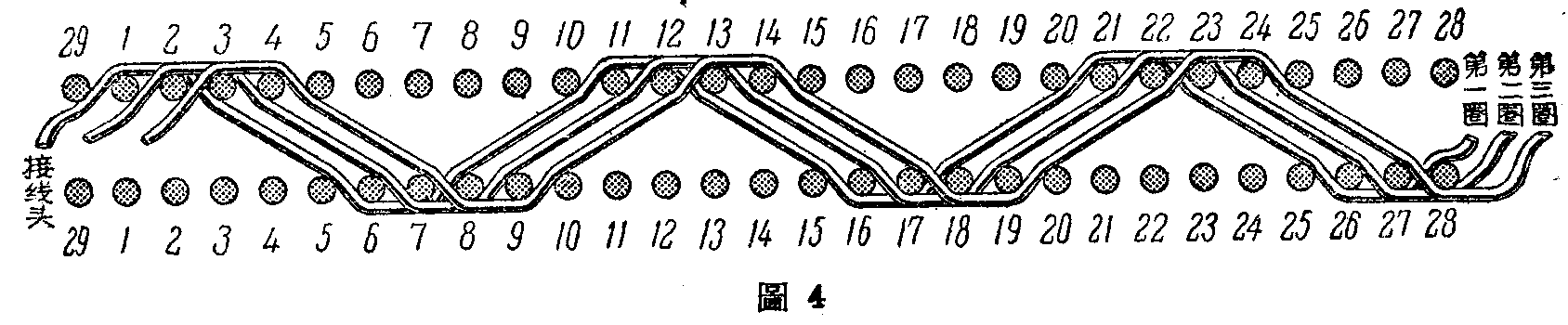

图4
图4 🔍原图 (1688×350)

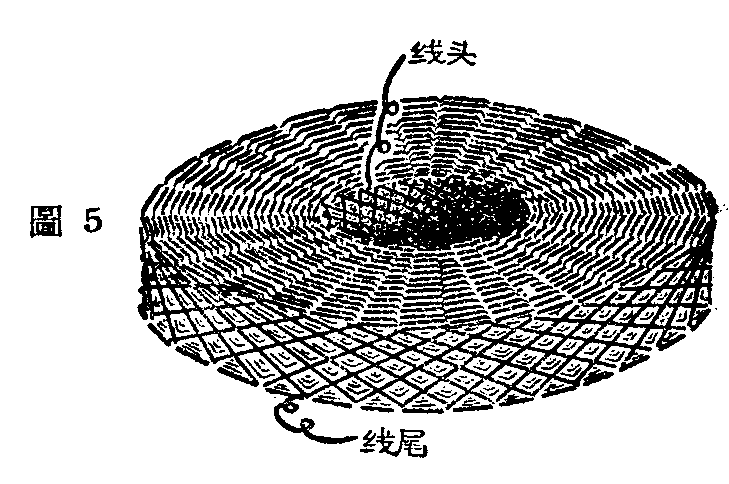

图5
图5 🔍原图 (729×484)

绕好后,小心地拔下大头针,抽出高粱杆,在溶蜡里浸过,使之牢固。最后再做一个和高粱杆同样粗细的硬纸筒塞在线圈心里,这样一个蜂房式线圈就绕成了。(司浴)
