这是一架音质好，音频响应范围宽的高品质扩音机。若用来推动一只直径38公分的纸盆式低音喇叭，约有10瓦以上的音频输出。因此，它非常适用于一般唱片欣尝会和小型舞会。

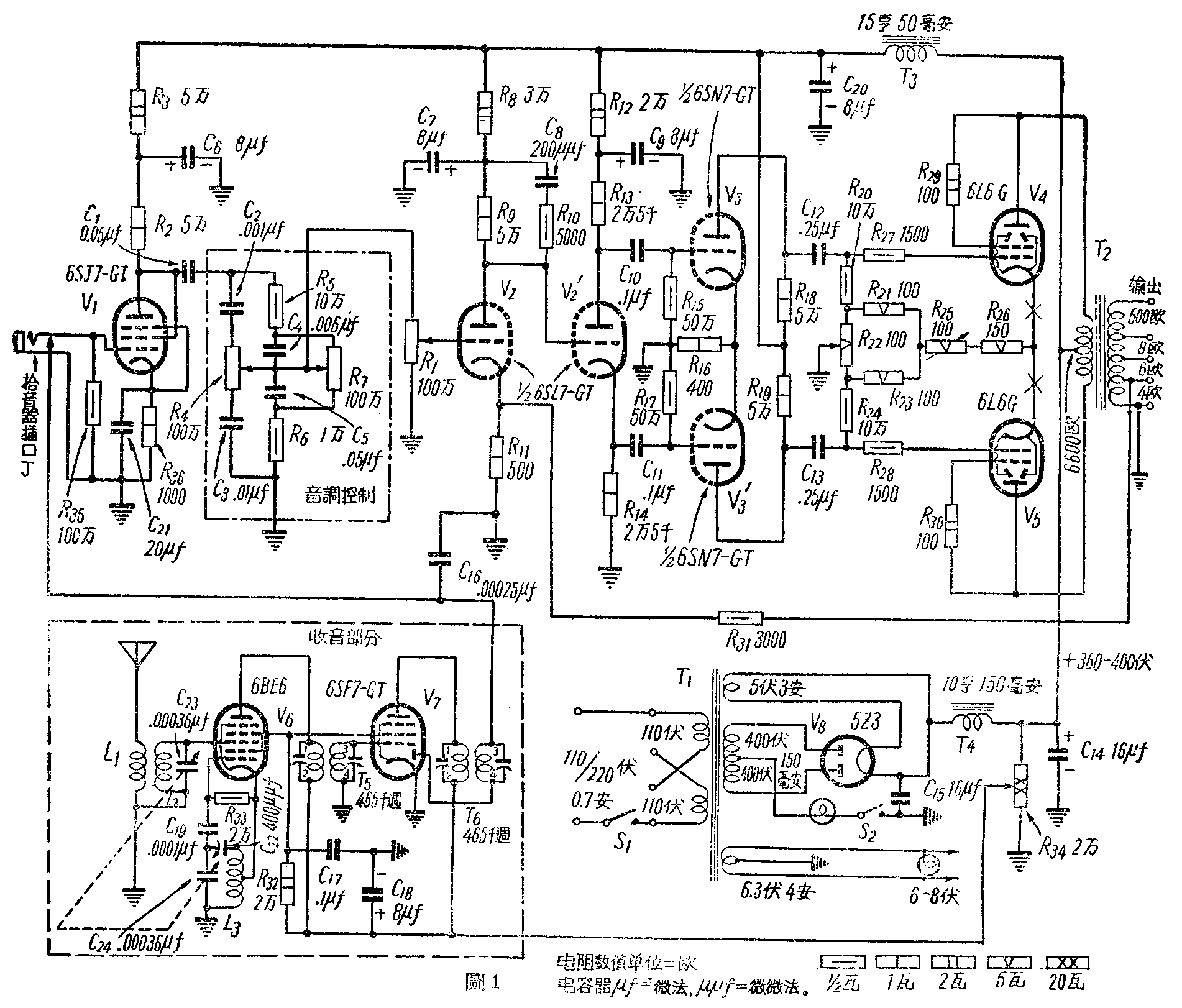

本机分收音和扩音两部分（图1），工作概况如下：从收音部分或拾音器输入的微弱音频信号电压，通过插口J输入到V\(_{1}\)的栅回路，经V1放大后，通过音调控制网路和音量控制器R\(_{1}\)，输入V2的栅极放大。同样，经过V\(_{2}\)放大后的信号电压输入到反相管V′2。V′\(_{2}\)的负荷R13和R\(_{14}\)是两只阻值相等并且互相串联成分压器的电阻，这两只电阻分别接在V′2的屏极和阴极回路中，由于屏极和阴极的电压相位相反，因此就能同时在R\(_{13}\)和R14两端获得两个相位相反而强度相等的电压。这两个电压分别输给推挽激励管V\(_{3}\)和 V′3，提升到一定强度后，然后用以激励推挽级功率放大管V\(_{4}\)和V5。最后，在V\(_{4}\)和V5的屏回路中便可获得约10瓦以上的音频电力输出。
收音部分采用最普通的超外差式线路，用6SA7管担任变频，6SF7中放兼检波。输出信号直接通过插座J而输入V\(_{1}\)栅极。由于拾音器和收音机不会同时使用，放唱片时，只需把拾音器插入输入插口J，收音机就能自动开路。
线路设计
为了保证这架扩音机的质量优良，线路的部分结构和常见的稍有不同。
1．在V\(_{2}\)和V′2之间插入了音调控制网路。我们知道，如果电容器的容量不变，它对低音调所产生的容抗要比对高音调所产生的大。根据这一原理，把电容器和V\(_{2}\)的输入回路并联，就能衰减高音调；把电容器和输入回路串联，就能衰减低音调。从图1中可以看出：R4是高音控制，旋向C\(_{2}\)时高音最佳，旋向C3时，因C\(_{3}\)完全和V2的输入端并联，就衰减高音。R\(_{7}\)是低音控制，旋向R6时衰减低音，旋向R\(_{5}\)串联电容器C4短路，低音最佳，同时C\(_{5}\)又起了较大的衰减高音的作用。这一网路的控制效果很显著，能同时增进或衰减高低音，也能单独增进或衰减高音或低音。
2．本机反相级采用的“热阴极式”反相法是一种效果好而易于装置的线路，它不仅可以获得比较平衡的输出，而且保真度很高。这是由于阴极电阻R\(_{14}\)阻值大，能产生较强的电流负回授作用的缘故。显著地减低了失真，并增阔了频率响应范围，工作稳定。
但是，这种反相法的电压增益永远小于1，输出电压总比输入电压小，这是它的最大缺点。
3．推挽放大能够使输出的波形失真减至最小，因此对推挽放大级线路的平衡，就显得特别重要。为了保证功率放大级的平衡，增加了一个平衡控制电位器R\(_{22}\)，用来调节V4和V\(_{5}\)管的偏压，并使其相等。R25是总的偏压调节器。
4．因V′\(_{2}\)阴极负荷电阻R14阻值较大（25000欧），V′\(_{2}\)的栅偏压必然很高，甚至高过V2的屏电压，这时就可以把V\(_{2}\)屏极和V′2栅极直接接通。因为V′\(_{2}\)栅极对地虽处在很高的正电位，但V′2阴极对地处于更高的正电位，结果栅极对阴极讲还是处于负电势，并不会因为V\(_{2}\)和V′2“直接耦合”而产生栅流，引起失真。相反的，这样做，V′\(_{2}\)的栅极可以获得一个适当的栅偏压，使V′2工作在特性曲线的直线部分，这样，才能使输出波形上下对称，保持平稳。如果发觉V′\(_{2}\)栅电势高过阴极，就应立即减低V2阴极电阻R\(_{11}\)的阻值，以降低V2管的屏压。
直接耦合放大，对信号电压来说，可以避免因采用耦合电容器所引起的相位转移，减少失真和增阔频率响应范围，还有利于负回授的效果。
5．本机采用的负回授是多方面的，除了省掉了阴极代丙电阻的傍路电容器而获得负回授外，又把T\(_{2}\)的部分输出电压回授到V2。回授电压的大小，决定于分压器R\(_{31}\)和R11的比值。
另外，在功率放大管6L6G的屏极和帘栅极间串联了一只100欧电阻，也起到本级电压回授的作用。
6．为了防止因各电子管的屏回路由于合用同一小傍路电容器而引起振荡，每一级屏回路内都各自装有“退耦合回路”，例如R\(_{3}\)和C6，R\(_{8}\)和C7和R\(_{12}\)和C9等。
7．功率放大级往往容易产生寄生振荡，串联在6L6G栅极上的电阻R\(_{27}\)、R28，它的作用，就是防止这种振荡的产生。
另外，在V\(_{2}\)屏回路中加接的C8和R\(_{1}\)0，除掉可以衰减高音的增益外，也可以起到防止产生寄生振荡的作用。
8．此外，为了减低交流声，提高音质，滤波部分采用了两节扼流圈T\(_{3}\)和T4，以减少直流输出电压中的交流成份。
注意事项
1．R\(_{21}\)和R23，R\(_{18}\)和R19以及R\(_{13}\)和R14的阻值应相等，误差不宜超过±5%，R\(_{2}\)0和R24，R\(_{15}\)和R17误差不宜超过10％，这些零件直接关系到推挽放大级线路的平衡，选用时应先用欧姆表一一量过。瓦数也要较大，以免久用发热变值。
2．用作推挽放大的电子管的特性要完全相同，前级放大管宜采用铁壳型的，以利隔离。灯座最好采用接触和绝缘都好的磁质灯座。
3．铁底板面积至少在55×20公分以上，过小时散热不易。
4．各电子管位置应按照工作程序的先后排列，不要乱跳，同时还要照顾到散热容易。

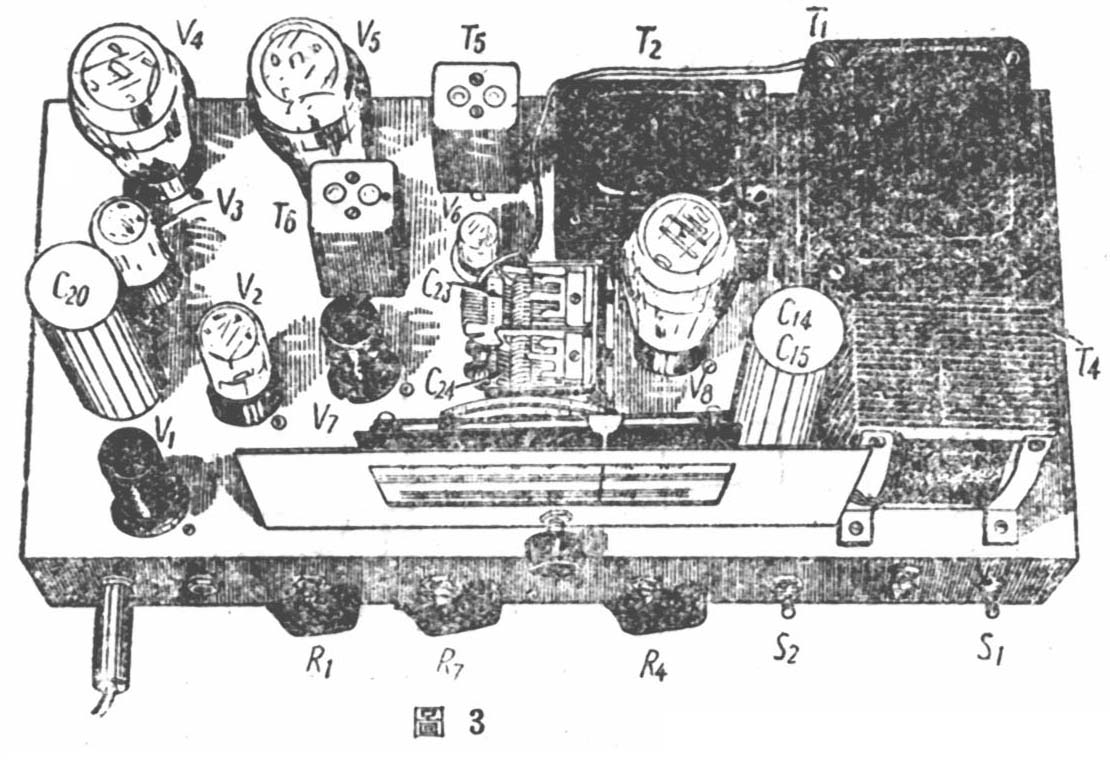

5．电阻和电容器应靠近灯座，均匀地排列在底板下，但不宜把灯座遮盖住。要注意这些零件和电源部分的零件与接线等隔离，可参考图2、图3排列。零件必须装牢，尽量多用支架，音调控制网路的零件排列可参考图4。扩音机有时会产生回授振荡和啸叫，往往是零件排列不妥所引起的。
调整
在全机装好以后，先检查电子管有没有插错，喇叭是否接妥。先开S\(_{1}\)，半分钟后再开S2。把双连电容器C\(_{23}\)、C24旋到没有电台的地方，这时喇叭里听到一些极轻微的交流声。事先在线路图中有×处分别串入0—100毫安的电流表，调整R\(_{25}\)，使V4和V\(_{5}\)的阴极电流约55-60毫安左右，再调整R22，使两管阴极电流相等。
调整R\(_{34}\)，使收音部分获得约200伏直流高压。测量各管有无屏压，阴极接地是否妥善。
只要接线无误，排列合理，经过这样简单的校整后，便可调整C\(_{23}\)、C24收一电台，按一般外差收音机的校验方法，加以调整，使喇叭发出的声音清晰响亮为止。再旋动R\(_{1}\)，R4和R\(_{7}\)，试听是否有控制音量和音调的效能。（刘国生）
