低频放大器中的交流声

低频放大器产生的交流声并非经常是由于整流滤波器对脉动的滤除作用不够好的缘故。尚有其他的原因也可使放大器，特别是高放大率的放大器发出哼声。

装置在机中的电源变压器、扼流圈、或唱机马达，它们的交变磁场对放大器的第一级或第二级的感应往往是造成哼声的原因。故放大器各零件的位置排列得不够恰当，放大器输入回路装置不慎都可使哼声电平大大增加。

放大器中对交流感应最灵敏的元件是话筒变压器和电唱头。因此，装在放大器底板上的话筒变压器必须仔细地加以屏蔽。

把电唱头或收音机接到放大器输入端的接线加以屏蔽也会起很大的作用。有些业余无线电爱好者用单心金属隔离线做这种接线，并利用隔离线的外层作为回路。

但在这种情况下，唱机马达或电源变压器的漏磁场可以在这种隔离层上感应出一交变电动势，送到放大器输入端，因而增加了哼声电平。此外，由于隔离层和唱机或收音机底板上的交流电路间有漏电或有电容存在，在隔离层的两端会产生哼声电压。例如：用长二公尺的单心金属隔离线联接电唱机与放大器，隔离层的电阻为0.02欧，在放大器第一放大级电子管的栅极上用示波器可以量出哼声电压为0.2毫伏；可是在放唱片的时候，动圈式电唱头所产生的平均电压也不过在数十个毫伏。

由于上述理由，要避免哼声，应该用双心金属隔离线做放大器输入端的引线。此时隔离层专作隔离用，与输入回路无关，放大器输入端的哼声感应就大为减弱。隔离层必须与放大器底板的一点相接；另一端则接到输入信号机件的底板上。

放大器的输出级大都采用玻璃壳电子管，而输入纸则照例采用金属壳电子管。但是电子管的金属壳并不能保证理想的屏蔽作用，使管内电极不受寄生磁场的影响。寄生磁场便从阴极飞往屏极去的电子流偏向，减少了达到屏极的电子数。在交变磁场对电子管的作用下，屏流将受到这个磁场变化频率的调制。

在线路的总增益相同的情况下，放大器的第一级使用三极管时，哼声电平比该级用五极管时要小5—7倍。

放大器输入级中，不宜采用栅极接线自管脚引出的电子管。经验证明，用6Ж8（6SJ7）来代替6Ж7（有栅帽），哼声电平增加约十倍左右。电子管顶部的棚帽必须用金属帽屏蔽，并焊接到栅极金属隔离线的隔离层上。

电子管阴极和灯丝间的漏电也会是著地增加交流哼声。漏电的存在可能是由于阴极和灯丝之间存在着电容；灯丝绝缘支架的绝缘电阻值太小或由于灯丝本身的电子放射。丝压6.3伏的电子管，漏电电流不应超过0.1微安。

第一级电子管管脚间的绝缘电阻降低或者电容较大，也可能是放大器产生哼声的原因。所以建议在放大器的第一级中采用质量较佳的管座。

为了减少因阴极和灯丝间漏电而产生的哼声，可用一大容量的电容来傍路阴极电阻。但是必须注意，电子管阴极回路中的电阻如不用电容分流，可以得到负回授而减少哼声电平。业余无线电爱好者有时不把灯丝线圈的一端接地，而改在线圈的中心接地；或者在线圈上并联一个数百欧的电阻，把这电阻的中点滑臂接到底板上。滑臂的位置则由听到哼声最小的一点来决定。如果灯丝线圈不和底板相接，而用一专用电位器R4，从公共整流器中引出一近10伏的正电位加在灯丝线圈上（参阅图1），那么结果就更好。电位器滑臂的最佳位置最好用示波器或靠听觉来选定。

中等电力的电源变压器，在距离它5公分的空气中所产生的磁通密度约5—10高斯。假使放大器的末前级电子管和电源变压器保持这样的一个距离，那么输出端就听不到显著的交流哼声。因此高放大系数放大器（特别是录音设备用的），的电源设备，最好安装在单独的底板上。如果整流器和放大器装在一个共同的底板上，那么电源变压器的位置离开放大器电子管的距离不要小于5公分。这一点，当机器中装有录音和放音用电动机的时候，也必须同样加以考虑。各零件的排列必须使前两级的电子管不位于电动机或变压器的漏磁场中。由于考虑到漏磁场的最大场强是在沿线圈轴的方向，所以在录音用放大器中的电源变压器必须避免水平横放。变压器垂直安装时，变压器线圈轴和底板的平面互相垂直，寄生感应的可能性较小。

正如已经指出的，电源变压器的漏磁场会影响电子管的电子流。当磁力线横穿过电子管和管内电子流垂直时，这种影响最大。因为放大器的输出级通常采用玻璃壳电子管，而且电源变压器可能装在距输出管不远的地方，那么仔细地考虑输出级管座的位置排列，也会减低哼声。

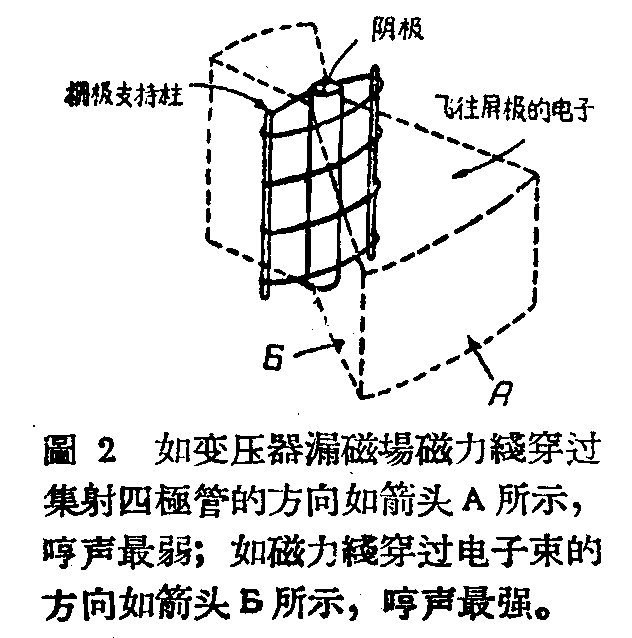

在图2中，画出了大多数输出管控制栅极的构造。从图中可以看出，当磁力线和栅极的两支持柱在同一平面时，磁场对于电子流的作用最大。

末级玻璃壳电子管6Ф6，6П6C（6V6）和6П3的各电极，对管座而言，几乎总是具有相同的排列方向。所以假使它们靠近电源交压器的话，可以事先决定它在底板上管座的位置。如果在想像中把一根线联接到管座的第1脚和第5脚，那么这根线的方向就应该和电源变压器的方向重合。

（（苏联）佛·萨罗明 苏绪 译自苏联“无线电”杂志1951年第10期）
