编者按：在医疗上应用的电子学仪器，应该是非常精密和可靠的，否则可能由于仪器的不够完善而引起诊断上的错误，造成严重后果。本文介绍的心音扩音器还存在着缺点，仅供医务工作者参考研究，并希望大家讨论。
过去在校长时期中，医学界存在着这样的困难：学生不易正确掌握正常心音和杂音。另外，医生们在会诊时，对心音杂音的认识有时也颇不一致。我们经过了长期的摸索和学习，初步制成了这样的一架心音扩音机。可以供教学和医生会诊之用。
听诊器头
1、听音器头的选择：我们曾应用各种微音器（话筒）制做了十几只听诊器头，其中效果较好的是用酒石酸钾纳制成的晶体微音器。但是这种晶体也是有缺点的，最主要的是温度到摄氏63度时，晶体就要熔解。同时，这种晶体也易吸收水份潮解，故在制作和使用时都要特别注意，小心保护，以免晶体损坏。

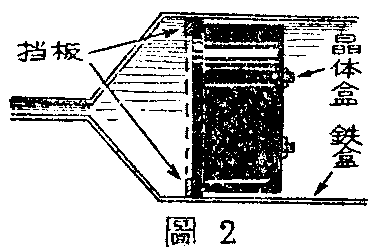

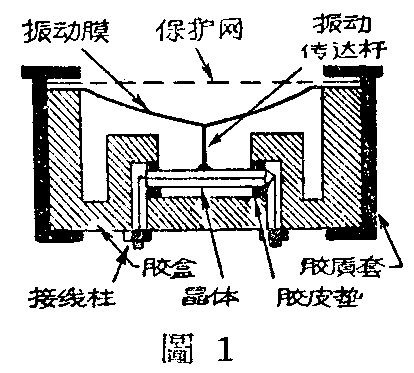

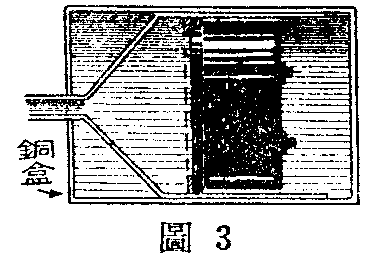

2、制作方法：把晶体装在密闭的胶木盒或铁盒内，外加保护网，再套以胶木套把它固定住（图1），然后装进带有漏斗形的小铁盒中（图2），最后再把这个小铁盒装在较厚的铜盒或铁盒中（图3）。在漏斗的尖端套一根胶皮管，胶皮管的另一端接一普通薄膜式听诊器头（图4）。晶体的两引出线，要用金属隔离线，长度不要超过10公尺以上。引出线根部用钢丝弹簧圈固定在铜盒上，另一端配一两线插头，接入扩音机的输入端。
3．听诊器头的使用和保管：一，由于晶体不能受潮，也不能忍受较高温度，因此，在使用时晶体外壳的温度不要超过40度。在冬天不要把它放在暖气管或火炉附近；夏季不能让它受强烈日光的照射。
二、使用时，如室内温度太高时，应扭紧薄膜听诊器头，更不能在这种条件下更换其他听诊器头。
三、应避免过强的震动，否则晶体容易震裂。
四、防止受潮，以免晶体潮解。
五、不要用万能表测试晶体两端是否相通，以防晶体碎裂。
扩音机部分
1、输入和放大：晶体听诊器输出极小，一定要把它放大很多倍后，才能应用。我们采用了有4级放大的扩音机。第一级用6C5，第二级用6Ж7，第三级6H7是放大和反相，第四级2只6Ⅱ3C作推挽放大，整流级用5Ⅱ4C（图5）。
2、输出：全机输出约10瓦，一部分接10瓦高音喇叭作为教学示教用，另一部分接到24只并联的晶体耳机（晶体耳机失真小）作医生会诊时应用。
3、线路：这是一种阻容耦合式的线路。结构很简单，只是反相器部分在装置时比较困难，如电阻R\(_{12}\)、R13和R\(_{14}\)、R17、R\(_{15}\)的数值要正确，才不会出现不平衡的现象，否则6Ⅱ3C栅极所受的激励电压大小不同，容易引起失真。
试用结果
1、在试验过程中，用喇叭供一班50名同学在示教时收听，在会诊时用晶体耳机供24位医生收听，效果还好。但缺点是有时还存在着一些交流声。听呼吸音时，杂音较大，不容易鉴别是否正常。（煤炭工业部阜新卫生学校 邓开
