一般万用表测量电阻的范围较小，要扩大测量范围，如测千兆欧的电阻，就只有采用电子管欧姆表。

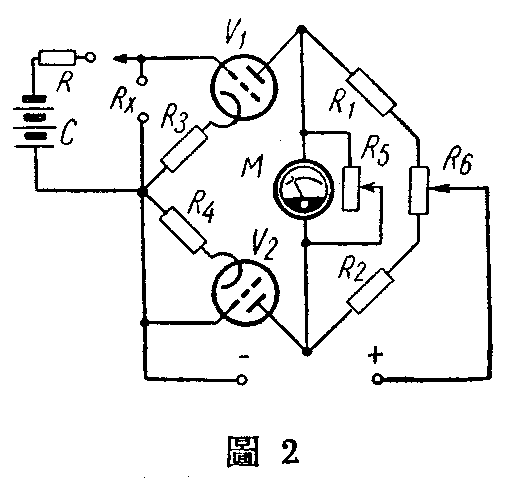

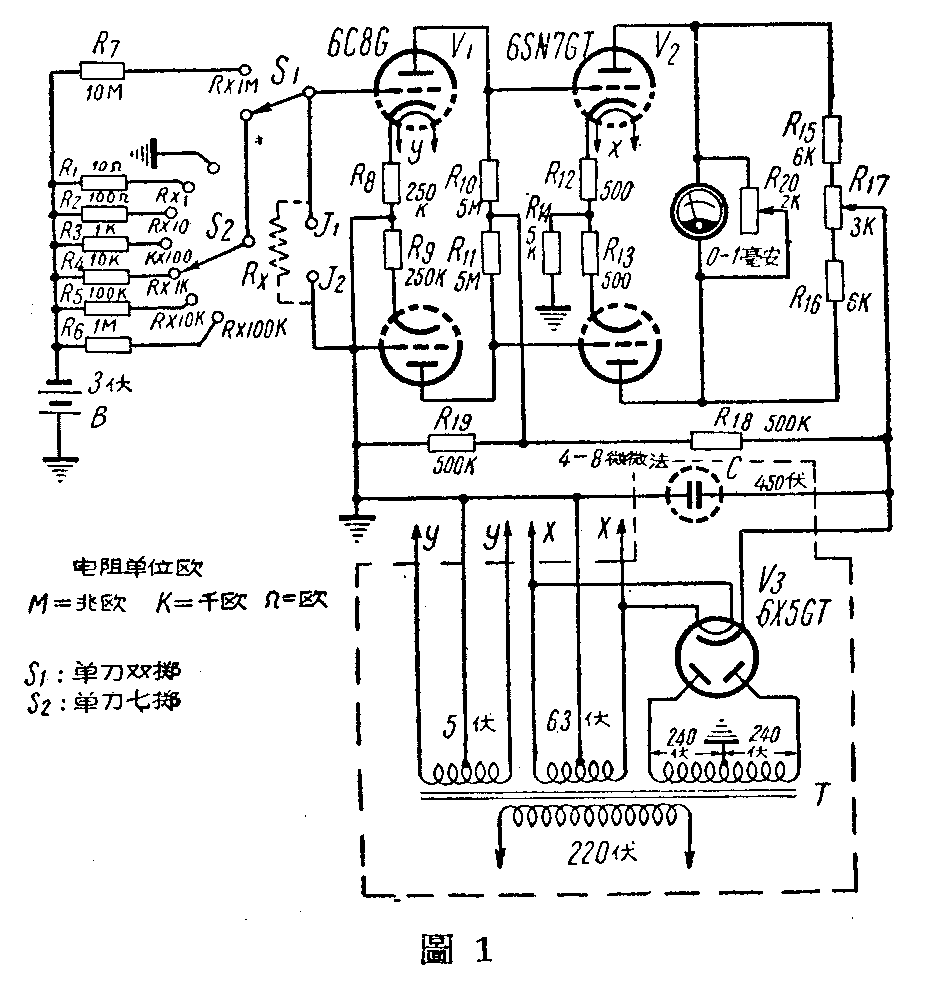

我们由于工作需要，按照图1双管平衡电桥线路，装了一架电子管欧姆表，测量范围可以从0.1欧到1000兆欧，具有设计简单，稳定度高的优点。它的工作原理和单管平衡线路相似，可以用图2简略说明。
图2中V\(_{1}\)、V2和R\(_{1}\)、R2是电桥的4个臂，当工作管V\(_{1}\)的栅极Rx短路时，调节零位调整器R\(_{6}\)使电桥平衡（V1屏阻：R\(_{1}\)=V2屏阻：R\(_{2}\)），微安表M两端电位相等，电表内无电流通过；当V1栅极上加接电压C后，V\(_{1}\)屏阻改变，电桥原来的平衡条件破坏，M两端的电位不再相等，就有电流通过、表针偏转。通过M的电流大小和加接的电压大小成比例。因此，利用电池、标准电阻和被测电阻组成的串联回路，来改变加接到V1栅极上的电压，就间接测得了被测电阻的数值。
为了使仪器保持高度的稳定，V\(_{1}\)、V2需采用同一程式的电子管，但R\(_{1}\)、R2的数值只要大致相同，可以用R\(_{6}\)加以调整，R5是保护电表的分流电阻，使电表指针能偏转到满刻度为限。
图1和图2相比，多用了一只电子管，因此，灵敏度增高，表头M可以改用价格比较便宜的普通毫安表，从经济上看还是合算的。而且多用了一个电子管在测高阻时，误差也小。
图1中采用了双三极管6C8G和6SN7GT，优点是每管的三极部分特性比较接近，平衡容易。而且6C8G一个三极部分的栅极从顶上引出，绝缘优良，在测高阻时由电子管绝缘不良引起的误差，就可以不再考虑。电源部分整流用6X5G。滤波特别简单，只用一只8微法电容器就可以了。
这架仪器只要注意第一级电桥作用管输入回路零件数据的正确性（如标准电阻R\(_{1}\)—R7误差越小越好，在±1%内勉强可用）和绝缘，以及表头刻度的正确，在装置上是没有困难的。
输入回路中的试棒、插座J\(_{1}\)、S1和S\(_{2}\)，要求质量高，否则容易漏电，测量结果不易正确。

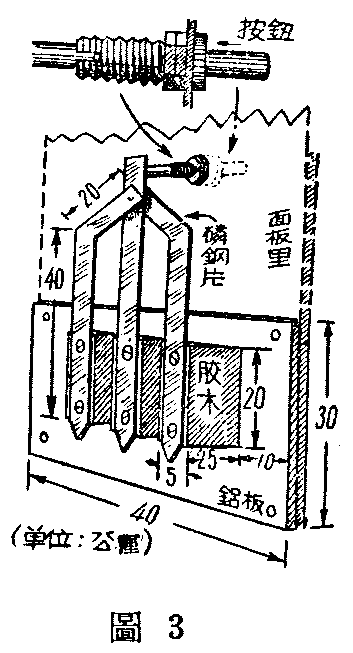

S\(_{1}\)可以自制，取长20公厘，宽5公厘，高低相互差约1.5公厘的胶木三块。最低的一块厚约25公厘。每块上下各套深约5公厘的1分螺丝口2个，胶木条按高低次序用螺钉把它们互隔2.5公厘，钉在-30×40公厘的厚铝板上。在胶木条的另一面，钉有如图3形状的磷钢片，中间铜片一端和较低胶木条上的铜片紧密相接，如用按钮开关把中间铜片掀下，便和较高胶木上的铜片接触。各铜片的接触点可焊铂点、镀银或镀锡，多使接触电阻最小。按钮用香樵插座改装，在插座一端锯一槽，深约2公厘，在插孔里插入一粗细合适的胶木棍，胶木棍上打一细孔，镶入一小段硬铜丝，使铜丝可以在槽里伸缩。插座就装在面板上。当胶木棍掀下时，中间铜片被推向后和后一铜片接触，同时铜丝由槽中伸出，把胶木棍略微转动，就可以把它固定，不让胶木棍弹回。

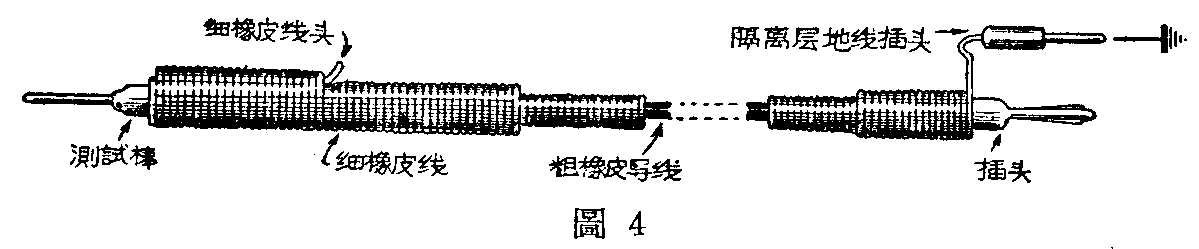

测试棒可用普通商品，但要求恨线绝缘好，电阻极小，测低阻时才不易引起误差。接插口J\(_{1}\)的一根试棒外面要用单股细铜丝橡皮线密绕一层，作为隔离层，以免测高阻时产生感应（市上出售的隔离线绝缘不够好，容易漏电，引起误差）。绕成后的试棒如图4。J1也要求绝缘良好，可以把它装在一块30×30公厘的胶木板上，再装到面板上。
表 电表欧姆值刻度（50分格）
（R×1）[刻度（格）=\(\frac{Rx×50}{Rs+Rx}\)=Rx×50;10+Rx
欧数 刻度（格） 欧数 刻度（格）
0.2 0.98 12 27.27
0.4 1.92 13 28.26
0.6 2.83 14 29.17
0.8 3.70 15 30.00
1.0 4.55 16 30.77
1.2 5.36 17 31.09
1.4 6.14 18 32.14
1.6 6.89 19 32.76
1.8 7.26 20 33.33
2.0 8.35 22 34.37
2.2 9.02 24 35.30
2.4 9.68 26 36.11
2.6 10.32 28 36.84
2.8 10.94 30 37.50
3.0 11.54 32 38.10
3.2 12.12 34 38.63
3.4 12.69 36 39.13
3.6 13.23 38 39.60
3.8 13.78 40 40.00
4.0 14.30 45 40.91
4.5 15.52 50 41.65
5.0 16.65 55 42.31
5.5 17.74 60 42.85
6.0 18.75 65 43.33
6.5 19.70 70 43.75
7.0 20.59 75 44.12
7.5 21.43 80 44.45
8.0 22.22 85 44.74
8.5 23.00 90 45.00
9.0 23.70 95 45.24
9.5 24.36 100 45.45
10.0 25.00 200 47.70
11 26.19 500 49.00
12 27.27 1000 49.50
上列零件制成后，即可进行电表表头刻度。我们用的是50分格的表头，增加的电阻刻度（R×1）就直接画在原有刻度上，具体数据见表。如所用电表是40分格，可把公式中的50成40或将表中数值乘以4/5。表面画法是把表面细心地从表头上取下，把它固定在木板上，找出刻度弧的圆心，然后用尺对准圆心点在表面上刻度。
全部零件装在一个斜面长方形金属箱里。斜面板可用厚铝板，其它部分可用铁板（形状如标题旁插图）。箱子的后半部装电源部分，用金属板和前半部隔离。电阻、电池、电子管、S\(_{1}\)、S2和M等，都装在面板的正反面上，装时J\(_{1}\)、S1和S\(_{2}\)要和面板绝缘。

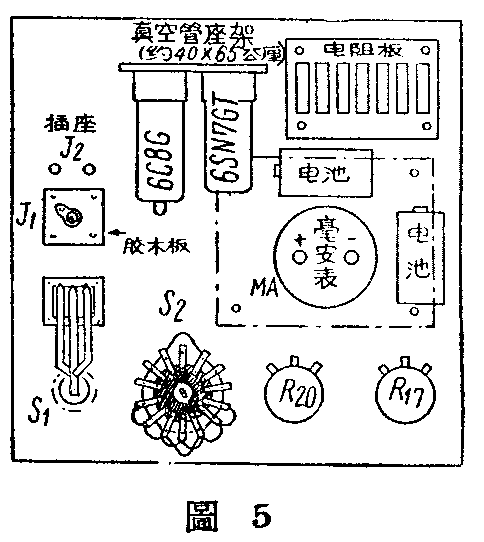

各零件排列见图5，焊接无误后即可试用。接上电源后数十秒钟，电表指针偏转，校正R\(_{3}\)使表针回到零位（这时S2接地）。然后把S\(_{2}\)旋至R×1档，表针重新偏转，再校正R20使表针转到满刻度处（无穷大）。此时如将S\(_{2}\)旋到R×10，R×100……以至最高档，表针应保持不变（最高档可能稍有偏差），证明输入端绝缘良好。另取几个标准电阻，校验刻度是否正确。
测低阻时，如觉试棒接触不紧密，可改用弹性较强的鳄鱼夹子；测高阻时，拿电阻手中的那根试棒要接J\(_{2}\)。在应用过程中，宜常注意零位是否改变（可将两试棒短路），如仪器正常，零位是很少变动的。（吴国梧）
