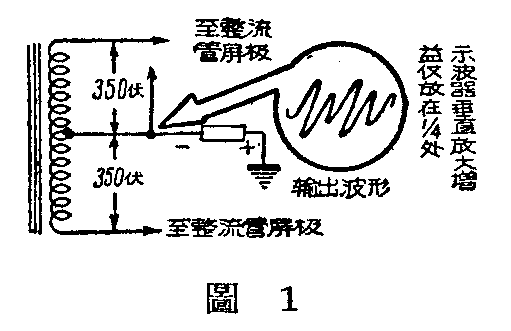

一般扩音机的输出级，都是利用电源变压器的高压线圈加装一个倒接的整流管，或在高压线圈的中心接地处，插入一只降压电阻（图1）等方法来产生需要的栅偏压。但前者因偏压低，必须用分压电阻降压，电力消耗大；后者除输出电压不稳外，而且迫使乙电压降低。

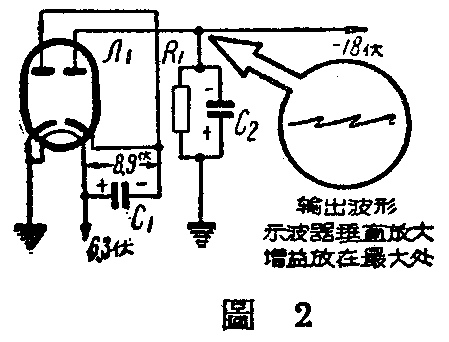

如果所需的偏压不超过18伏，可利用6.3伏灯丝电压通过一个半波倍压器，把它提高到18伏左右，图2就是这种倍压器的电路图。它的工作原理如下：当丝极电压接地端在负半周时，л\(_{1}\)左半只的屏极为正，就有电流通过，电容器C1充电，使它两端的电压逐渐升高到接近灯丝电压的峰值E\(_{f}\)×\(\sqrt{2}\)＝6.3×1.414＝8.9伏。这个屏极上的电压由正半周降低到零值时，因负电子不能从屏极流向阴极，所以C1几乎保持这个电压——8.9伏——不变。当接地端转向正半周时，л\(_{1}\)右半只的屏极受到的正电压等于C1 两端的电压再加上丝极电极的峰值：8.9＋6.3×2＝17.8伏。因此屏流通过时，电容器C\(_{2}\)两端的电压达到这个数值。但实际上，由于电荷经由R1泄漏了一些，因此输出的电压要稍低些。
因为偏压往往只要求一个电位差而不消耗任何电流，用这种线路很是合适。这个线路除R\(_{1}\)泄漏一些电流外，并无其它损耗，因此它的输出非常稳定。用示波器观察时，要把垂直增益开到最大，荧光屏上才有极微弱的纹波电压出现。在试验时，不论把灯丝变压器的输入电压故意的上下变动或偶将丝极电压短路和切断，它的输出仍无显著变动。
C\(_{1}\)和C2的容量愈大，输出电压愈稳定和愈接近18伏。C\(_{1}\)和C2是8和50微法的电解电容器，容量可以略有增减，不过C\(_{1}\)的质量要好（漏电小），否则输出电压会降低很多。R1的数值可在50—100千欧之间，它的大小对输出电压的影响和C\(_{1}\)、C2相仿。电子管л\(_{1}\)可用6H6或其他任何双二极管。
如果要供给几个高低不一的偏压，可以把R\(_{1}\)分成几个部分接成一个分压网络。在变压器内有12.6伏灯丝线圈时，那末可以利用此倍线路供给更高的偏压——36伏左右。（吴绳武）
