什么是地震勘探
地震勘探是勘探地下资源的一种新技术，是勘探地下矿藏的最可靠方法。这种探测主要是用一种能够检拾、放大、选择和记录地震波的电子管放大仪器——地震勘探仪来完成的。
地震勘探的基本原理地震勘探和雷达的探索目标，超音频探测器的探测海的深度，在原理上很相似，也是用目标的“反射波”来确定目标的距离的。
地震勘探所用的波，要能穿透几千公尺的地层，不能用电磁波，而是用一种“地震波”。

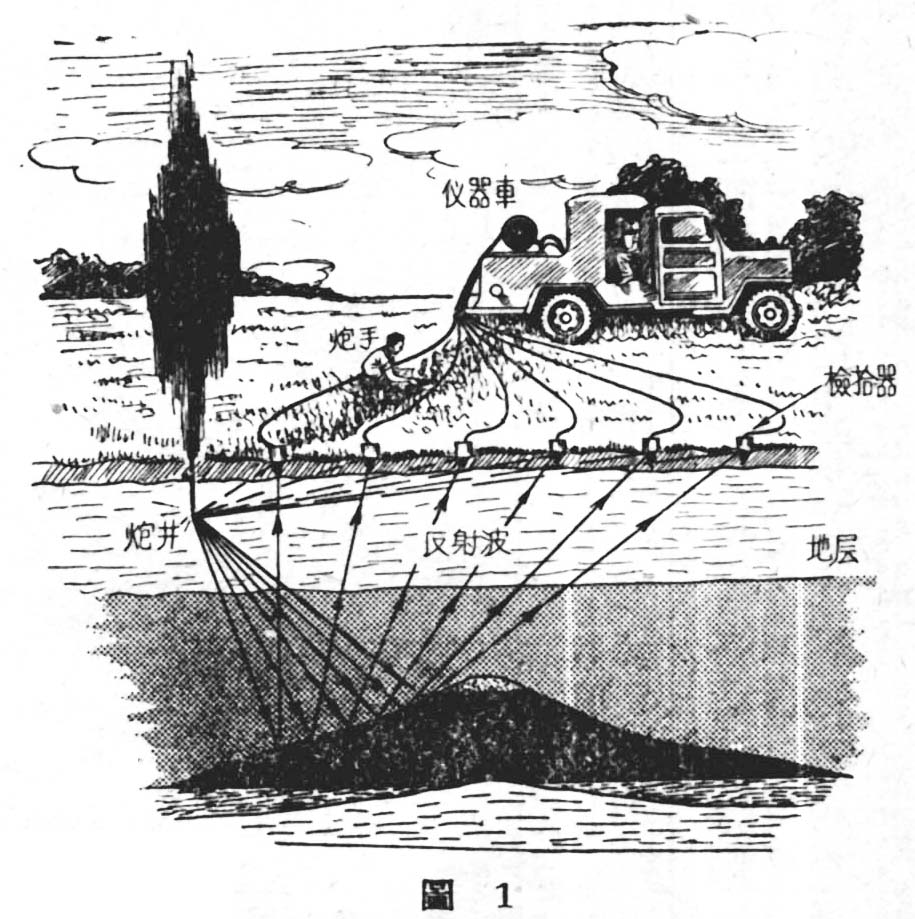

什么是地震波 地震波是由放置在浅井（5—30公尺）里或腾空架在地面上的炸药爆炸后，在地层里产生的弹性波动。地震波以地层为介质向各处传播（图1），靠地层表面传播的波，直接被放置在地面上的检拾器检取，叫做“直达波”或“初至波”。它的能量最强，也最先被检拾器接收到。深入地层的波，遇有两个性质不同的岩层分界面，由于介质性质的陡变，就引起反射和折射，部分回到地面上被检拾器检拾到，这叫做“反射波”。收到“反射波”的时间，根据反射层的深浅大约是在炸药刚爆炸后1—3秒钟。爆炸所产生的波动是很复杂的，里面有很多我们不需要的波动，叫做“干扰波”。
地震勘探的过程勘探前，把许多个检拾器按一定顺序和距离分布在地面上，准备接收地震波。检拾器分开的距离，有时可以达到几公里。检拾器能够把“拾”到的地震波变为电的波动，经过电缆送到放大器放大，再被滤波（选取反射波）后，就被记录器自动地记录在照像底片上，根据记录，可以计算波行的时间和反射层的深度。这样分析地层构造，可以帮助发掘地下的秘密和宝藏。
地震勘探仪的主要组成部分

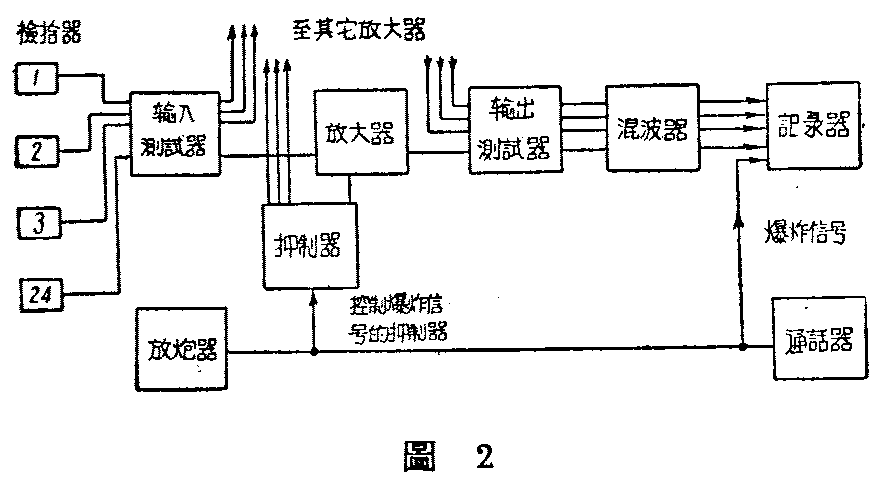

地震勘探仪（图2），主要是由下列各部分组成。

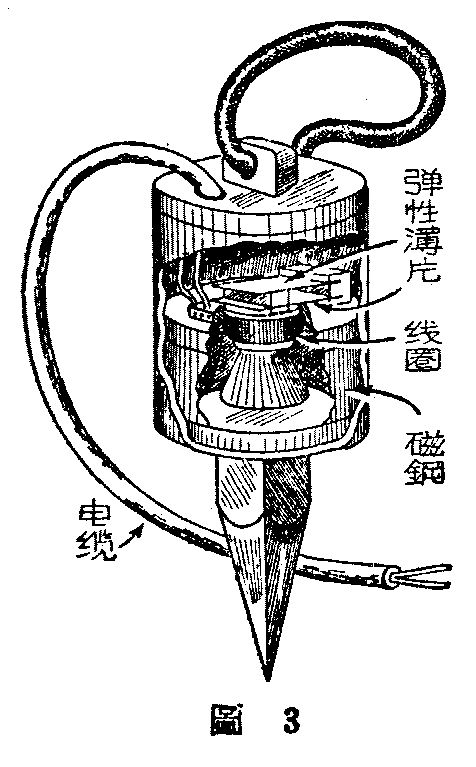

检拾器 检拾器受地面或地下层反射来的地震波的激动，产生波动电流。它的工作原理和一般电唱头大体相同，不过比较大而坚固，它的尖端插入地下，因此能够“检拾”地层波（图3）。
地震波是减幅波，初至波是先强后弱，逐渐消失。反射波一般是很弱的，因此，放大器要灵敏，能够滤波，还要有很好的自动增益。尽管输入的变动很大，而输出的电流幅度没有显著改变，保持记录的清晰。
检拾器来的信号由变压器T\(_{1}\)输入，经V1、V\(_{2}\)、V3和V\(_{4}\)放大后，从T2输出。在V\(_{2}\)和V3及V\(_{3}\)和V4 间的高通和低通滤波器，可以把干扰滤去。T\(_{2}\)的一个次级L2产生负回授电压，经过1N34晶体整流器和滤波器R\(_{4}\)、C3和C\(_{4}\)后，变成直流电压加到V5管的B、C点上。回授电压的极性和V\(_{5}\)管B、C点上原有的电压极性恰好相反，结果把原有电压全部或局部抵消。
V\(_{5}\)管是自动增益控制管，它的作用像一个可变电阻，和R3串联后组成一个分压线路。平时V\(_{5}\)不导电，放大器增益相当高，一有负回授电压时，V5就导电，这时，它的电阻可以低到1000欧，使V2管的栅级上只有很小的信号电压，输出也就降低了。R\(_{5}\)是控制增益的电位器。V1的抑制栅另受抑制器的控制。
抑制器 自动增益控制器在有信号输入时就起作用，起作用的时间，需要延迟到相当于滤波回路的时间常数（一般约0.25秒）那么长。勘探前因为没有信号输入，仪器过分灵敏，地面上有风吹草动，甚至也会被放大得非常显著，影响记录的正确性，而爆炸后的初至波又太强，会使放大器过负荷，损坏仪器。因此需要加用“抑制器”。抑制器的作用是在仪器等待接收地震波形号的时间，在V\(_{1}\)管的抑制栅极上加一个负电压，使地面自然波动在记录上不显著，而抑制电压又能在爆炸后按预定时间慢慢减低，使强大的初至波的作用也受到适当的抑制后被记录下来。

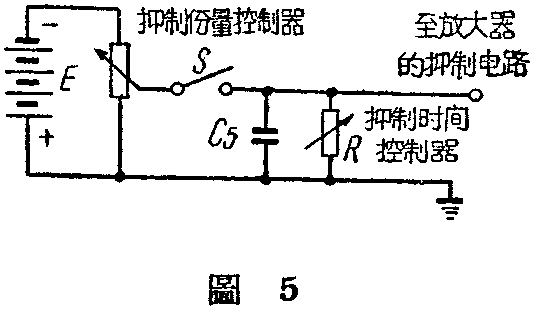

当图5中开关S闭合时，抑制电压就输入V\(_{1}\)管，随后将S断开（与放炮同时动作），C5可以放电继续供给抑制电压，逐渐在某一选定的时间里减弱。这样抑制器和自动增益控制的作用就前后衔接起来了。

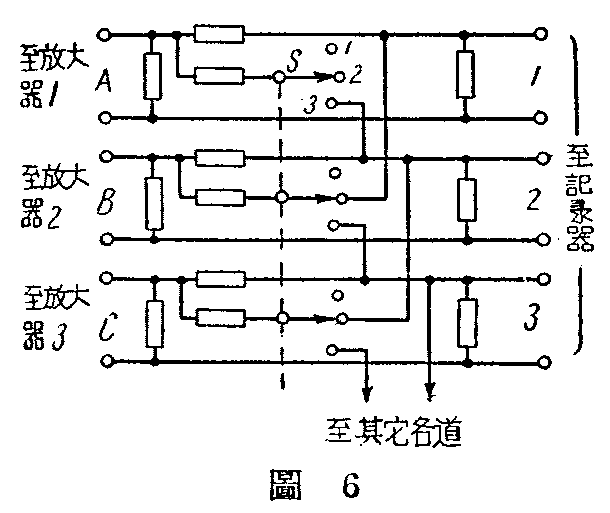

混波器 在放大器和记录器中间的混波器，图6，它的作用是从一个放大器取一部分输出信号混入另一放大器中，如由A到B、B到C……等，使干扰波的信号相互削弱，反射波相互增强。因为干扰波多数是由爆炸点顺地面传递到检拾器，对两相邻检拾器作用的干扰波信号有一定长的时间差，在混波器中因相位不同就相互削弱。但反射波作用在两相邻检拾器的时间差很小，在混波器里不但不会相互削弱，反而相互加强。
记录器 记录器的工作原理和一般带有反射镜的电流表相似，混波器输出的信号电流使记录器动作，反射镜左右摆动，光线被焦聚到照像底片上，因此留下来波的痕迹。底片又是被恒速电动机带动的，可以有痕迹出现的地位就知道地震波到来的时间。这个电动机的速度是用音义控制的，所以速度稳定不变，记录的时间非常准确。（树）
