这里介绍的“东方红”牌收音机是最近上海国营无线电厂出品的高级收音机，它不仅能够很好地收听国内外各广播电台，而且用各种型式的拾音器来播放唱片，都能有足够的音量，故适合于个人或机关团体俱乐部使用。
“东方红”的主要技术规格如下：1．电源：110伏或220伏交流电源（出厂时接220伏）；2．耗电：每小时小于50瓦；3．收听频率范围：中波550—1600千周（545—188公尺），短波Ⅰ3.8—7.6兆周（79—39.5公尺）；短波Ⅱ9.0—12.1兆周（33.3—24.8公尺）；4．中频：465千周；5．自动音量控制：输入电压变化高达20倍（26分贝）时，输出电力变化不大于6.3倍（8分贝）；6．输出电力：失真在7％以下时大于1.5瓦，最大输出可达4瓦。

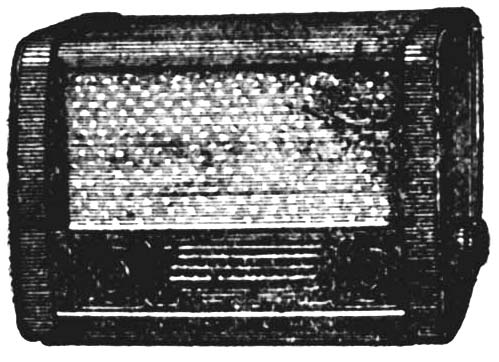

“东方红”是台式7管超外差式收音机，外形见标题旁插图。所用电子管除整流管5y3和调谐指示管6B5外，其它5个电子管都是小型花生管，这种电子管在将来国内补充容易。它们是：交频——6BE6，中放——6BA6，检波及自动音量控制——6AL5，低放——6BA6和功率放大——6AQ6。
全机的调整旋钮有4只，前面左边一只是电源开关和音量控制，专管声音响轻，右面的一只是调谐电台用的，当调谐准确时，调谐指示管的扇形阴影就缩到最小，绿色荧光面积最大。左侧板上的一只是音调调节，可以调节高低音调，适合各人的爱好。右侧板上的一只是波段开关，共有3个波段，旋钮上有表示波段的颜色线条，当旋转到黄色线条正对前面时为中波，红色为短波Ⅰ，白色为短波Ⅱ 。度盘上也有相应的颜色刻度，分别用公尺和兆周分度，在短波段电台密集的波段另外用颜色线标出。

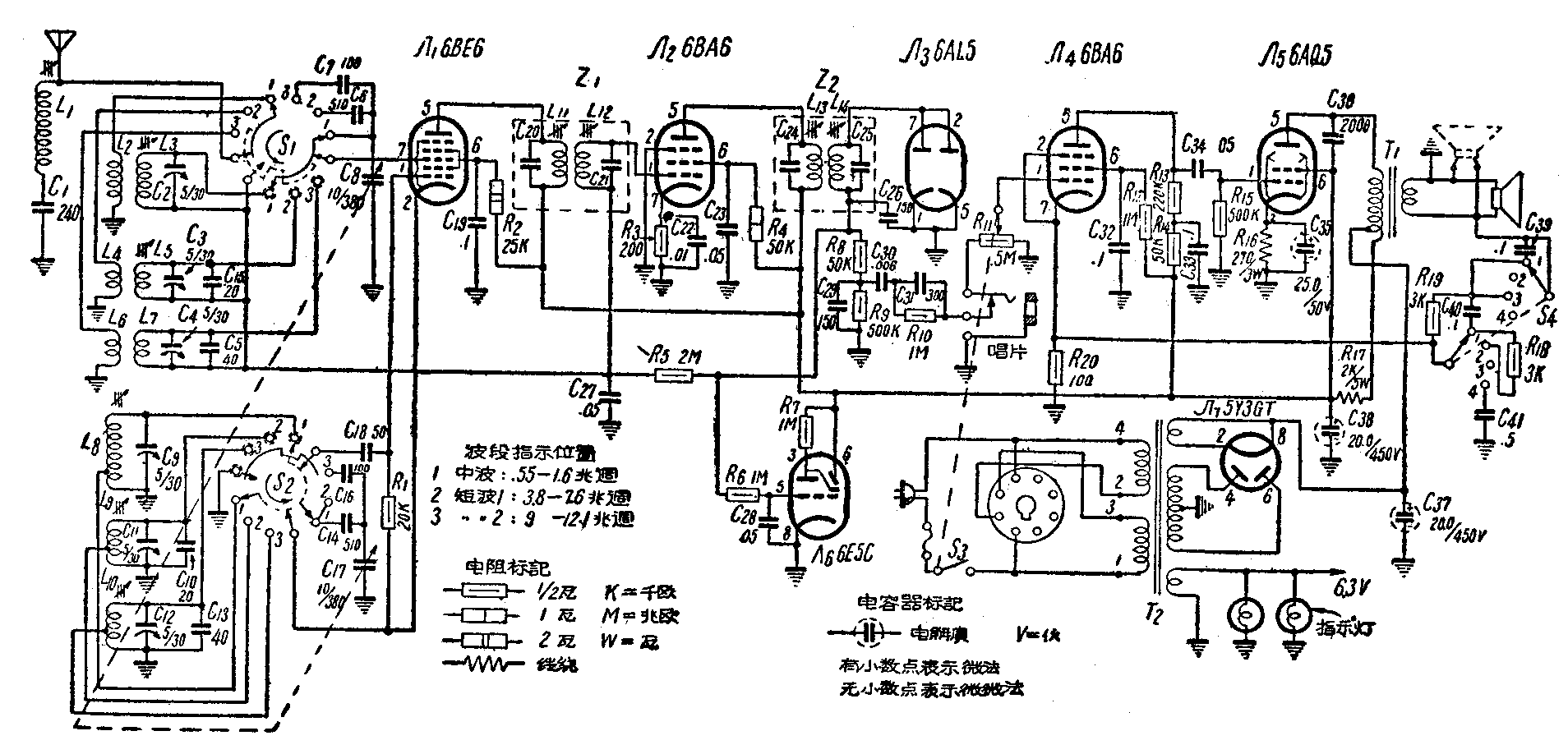

收音机的输入电路采用电感偶合（见线路图），除短波Ⅱ线圈L\(_{7}\)外，其它线圈都用铁粉心式的，因此，灵敏度和选择性有显著提高。输入回路里的L1和C\(_{1}\)，犹如猎人所设陷阱，能够吸收465千周的外来信号，免除了收音机产生叫啸，而对收听波段范围以内的各频率，并无影响，这种L1、C\(_{1}\)的装置，术语叫“陷波器”。本地振荡用三点式电路，稳定度高。外来信号和本地振荡信号在л1里进行混频，得出465千周的中频信号，经第1中频变压器Z\(_{1}\)偶合到中放管л2的栅极，放大后，由第2中频变压器Z\(_{2}\)加到双二极管л3的屏阴极间进行检波，C\(_{26}\)、C29的电容量很小，它对中频的阻抗很小，讨音频的阻抗很大，因此，中频经C\(_{26}\)、C29成回路而在R\(_{8}\)、R9上获得音频电压和因载波产生的直流负压成份。从R\(_{9}\)上取得的音频电压经C30、R\(_{1}\)0、C31和唱片插口接到音频放大部分，并联的R\(_{1}\)0、C31对于音频的低音部分有扼制作用，使频率响应比较平直，而R\(_{8}\)、R9上的直流负压作为自动音量控制电压经R\(_{5}\)、C27接到交频管л\(_{1}\) 和中放管л2的栅极，这个直流负压随外来信号增强而变得更负，当外来信号增强时，这个负压就降低了л\(_{1}\)和л\(^{2}\)的增益，使外来信号变化很大时，我们听到的节目声音也不会过份地忽大忽小。另外这个负压又用来控制调谐指示管л6这个巧妙的电子管的作用是这样的：当外来信号增强时，л\(_{6}\)栅极上的电位更负，三极部分的屏流变小，R7上的电压降也变小，屏极电位即指示管部分的控制电极电位增高，这个电极的电位愈高，从阴极发射的以高速冲击指示管荧光屏幕的电子愈多。屏幕上看到的绿色荧光面积愈大。因此，当电台调谐得准确，荧光面积最大，阴影最小。当收听远地电台时，外来信号忽强忽弱，荧光面积就随着像折扇一样的向左右伸缩，所以л6也叫做“电眼”。“东方红”里这只电子管就装在玻璃刻度盘靠左端的后面。
当拾音器插入唱片插口播送唱片时，检波管音频输出被插口内的接点切断。因此要重新收音，一定要把拾音器插头拔去，好使插口内接点还原，把检波管输出音频回路接通，否则收不到广播。低频放大管л\(_{4}\)是6BA65极管，并采用电阻电容偶合放大回路，增益大，和普通收音机比较，“东方红”音频部分增益要高些，适合于各式拾音器播放唱片。л4屏路里的C\(_{33}\)对高音阻抗很小，几等于地电位，故负荷电阻仅有RB，但对低音C\(_{33}\)的阻抗增高，此时C33和R\(_{14}\)的并联阻抗就成为屏负荷的一部分。屏负荷增加也就是增加增益；达到了提升低音的目的。功率放大管л5的栅偏压取自栅偏电阻R16，C\(_{36}\)是防止高音部分的畸形放大，目的也是使频率响应平直。
л\(_{6}\)输出接到装在箱里的200公厘6瓦的永磁喇叭上，机箱背后备有外接喇叭接线柱，可以加接一只4欧喇叭，加接喇叭的接线不能太远，否则线上损耗大，音量就显得不够。
“东方红”播送的高低音是很丰富的，但为了适合于各人的爱好，另外装有音调控制双刀4掷开关S\(_{4}\)，当S4的位置从1到4，音调由低沉逐渐变高。这是采用RC滤波器和负回授相结合的线路，在位置1时，高音部分负回授大些，因此音调显得低沉，到位置4时，低音部分的负回授最多，高音就丰富一些。负回授作用可以减少失真、交流声和杂音，使输出音量达到最大，电子管工作稳定。
电源整流滤波的设计也有独特之处。整流后的高正接到T\(_{1}\)的抽头上，使供给л5和其它各管的乙电流所产生的磁场约略相等相消，把交流声减到最小。（凌力）
