我们制造的钢丝录音、收音、扩音三用机，是根据学校里广播的需要而进行设计的。在制作过程中，参考了许多书籍并进行了多次修改，终于在学校和老师们的关心和支持下制造成功了。
这部机器包括：1、收、扩音机和2、录音机机械构造两部分。
收、扩音部分

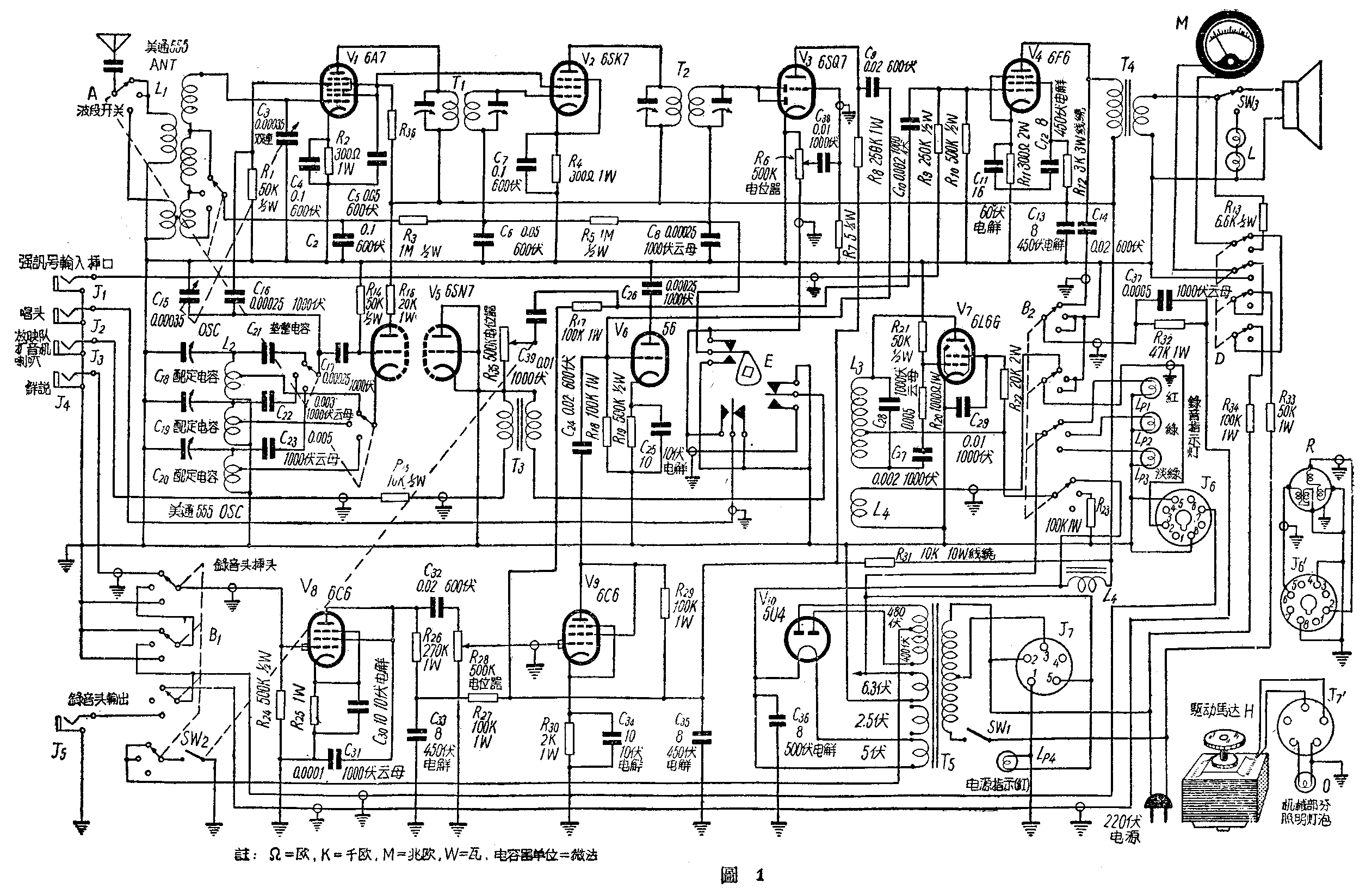

这部分主要包括低头放大器，超音频振荡器和外差式收音装置（图1）。通过机上各个开关的控制，就可以收听无线电广播，用作小型扩音机播送语言报告或唱片，也可以把收到的广播或自己播送的节目进行录音、放音。第二低放级电子管56输出附有插口J\(_{1}\)，可以把它接到其它扩音设备上作前置放大级，录音头也有单独的输出插口J5，必要时可以单独输出，直接接到大型扩音机的话筒插口供全校广播。这部机器消耗电力约100瓦。
1．线路简单说明 收音部分由6A7变频，6SN7振荡， 6SK7中放和6SQ7检波4个电子管组成。采用6A7和6SN7是因为当时我们没有适当的电子管，所以6SN7只用半只，另半只接地。如能用6SA7管代替它们，比较合理。
由56和6F6两管组成的低频放大器，是收音和录音的公用部分。放唱片时又接入 6SQ7管的三极部分作前置放大级。R6是这一部分的音量控制器。
当不需要收音时，可以用选择开关E把6SQ7的二极检波部分短路接地，免除了收音部分对播放唱片或录音时的干扰。开关E上连有唱片输入插口J\(_{2}\)和1：3降压变压器T3（即普通低频变压器，把初、次级线圈反接），T\(_{3}\)再接到插口J3，是专供放映电影时，接到放映队扩音机的喇叭线上进行电影录音。C\(_{38}\)、R35是低放级的音调控制器。
有时候，在进行广播、放唱片或电影录音时需要进行解说，因此另外用两只6C6管组成一个语言放大器接在56管的栅极上，同时它也是录音机放音时的前置放大级。录放开关B有三个位置，即录音、放音和录音头输出。图中B是表示在录音时的位置，这时红色指示灯亮，第二位置是放音，绿灯亮，在第三位置时录音头接通输出插口J\(_{5}\)，全机高压又被开关B切断，淡绿灯亮。在倒线时，开关B必须放在放音位置，否则倒线时会把已录好的声音抹去。
末级强放管6F6输出经开关SW\(_{3}\)接到喇叭或假负荷L上，作语言录音时，SW3应接假负荷L，防止喇叭回授引起干扰。录音信号由6F6输出经C\(_{14}\)和并联的C37、R\(_{32}\)输入录音头R的录音线圈。
交流电压表M可以测量电源电压和T\(_{4}\)输出的音频电压，由开关D控制。
上面机件的组成部分和一般的收、扩音机区别不大，可以利用原有的机件加以改装。
图中的6L6G是专供录音机抹音用的超音频振荡器，频率约30千周。由负荷线圈L\(_{4}\)输出供给录音头R的抹音线圈。
全机高压由5U4管供给，电动机用的110伏电源由电源变压器T\(_{5}\)初级中心抽头接出。
2．调整和检查 收音和扩音部分机件的调整和检查和一般的收、扩音机一样*，这里不再重复。只要接线牢固，布线整齐便于检查就可以了。
超音频振荡器在无负荷时，L\(_{4}\)输出端电压为6-6.5伏，接用录音头后为4.8—5伏。用6.3伏小灯泡两只并联到L4上时，如能发白光表示工作正常。L\(_{4}\)接地线要粗，并直接接到插座J6的8脚，效果就好些。
各部分机件调整好后，用耳机接到插座J\(_{6}\)的6、8两脚，打开收音机或播放唱片，如声音振耳、清晰，就可以进行录音。
把J'\(_{6}\)和J'7插入J\(_{6}\)、J7，开关B扳到录音、放音位置试行录音或放音。常有的故障如下：
甲、声音含糊不清：可能是录音头质量不好，录音偏压没有或过低，偏压线圈短路或断线，录音头间隙不准确（正常间隙约0.02公厘），钢丝没有拉紧，输入信号太强。
乙、声音抖动或音调太粗：录音头不清洁，机械传动部分不稳定，录音头位置安装不对，使钢丝没有压紧在间隙里面。
丙、声音不能抹去：无超音频电压或抹音线圈损坏。
3．应用零件各种零件数据已在图1中注明，由于我们对录音头缺乏制作经验，所以购用上海伟华录音器材厂的产品。6L6G振荡回路中的C\(_{27}\)、C28要选用云母绝缘的，否则漏电大，容易发生高热使振荡减弱或停止。如果买不到8刀3掷开关B，可以用两只4刀3掷开关，把它们的旋轴连起来代替。这个开关上的接线照图1中B\(_{1}\)2 分开表示的方法，使它们尽量分开，这样可以避免干扰。
超音频振荡器线圈的绕法如下：用0.32公厘直径的漆包线在25公厘直径的胶木筒上乱绕900圈作L\(_{3}\)，从下往上数230圈处抽头，线成后长约38公厘。L4用0.45分厘直径的漆包线在L\(_{3}\)外绕40—45圈，两圈中间垫一层绝缘布。

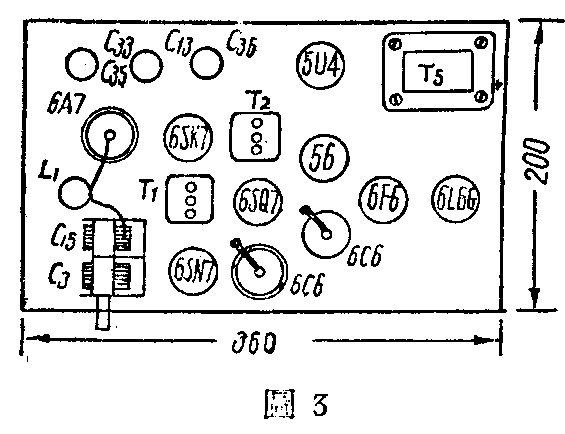

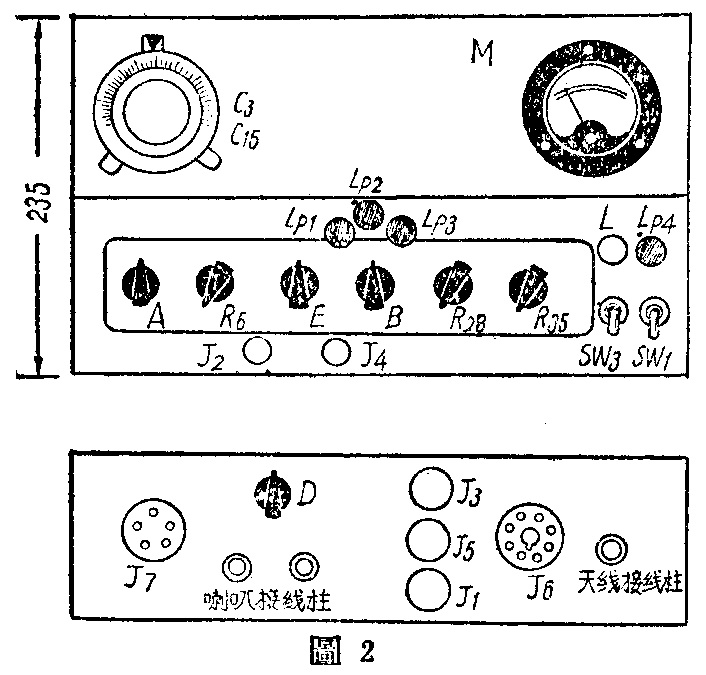

各零件的排例见图2、图3（待续）
＊参考本刊1955年1期18页，6期18页，7期16、19页，12期15页，本年7期9页文章。(北京机器制造学校 陈重午 曹雅儒 傅文耀 龚江明)
