随着国家社会主义建设事业的发展，在市场上看到的国产收音机的品种愈来愈多了。内中有一种503型的销售量很大，我们就来谈谈它的构造。
503型是一种家用的五灯长、短波交流收音机。在有110伏或220伏交流电源的地方都可使用，只要在使用前把机后底板上的电源交换插，对准标明的电压数字插进去就行了。这架机器每小时耗电45瓦。机内配用16.5公厘的永磁喇叭，额定最大不失真输出1.5瓦。这种收音机也可以加接电唱机播放唱片。

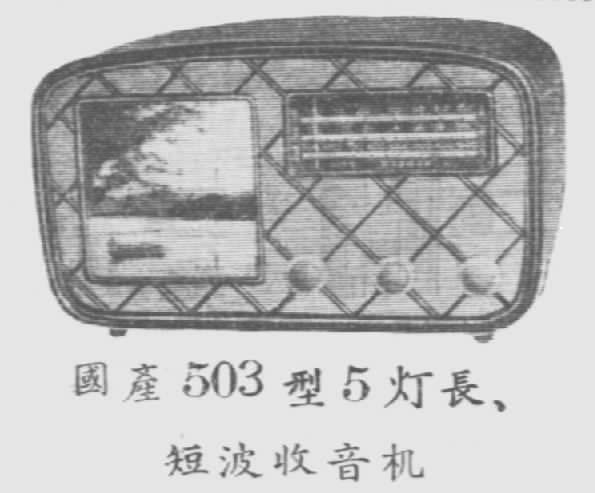

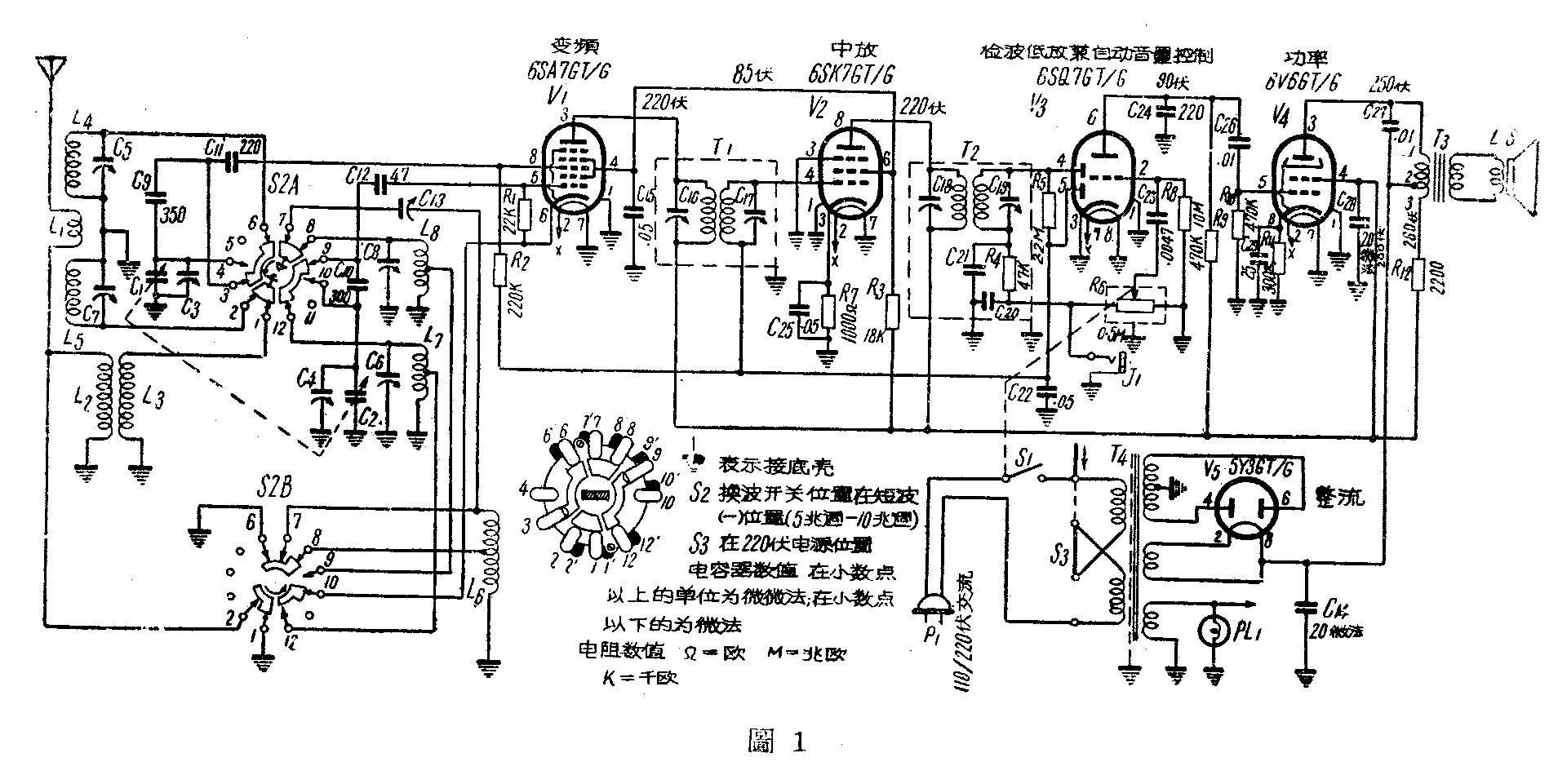

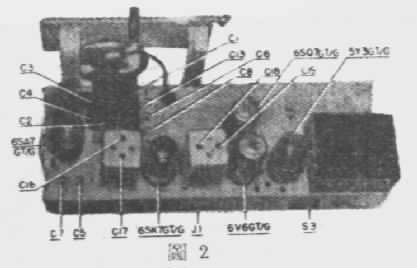

503型机外形有两种：一种是木箱，另一种是胶木箱（见本文标题上照片）。从机箱面板上看，左边的旋纽是音量控制器和电源开关（图1中的R\(_{6}\)和S1），当中的是电台调谐旋钮（C\(_{1}\)、C2），右边的是长、短波波段选择开关（S\(_{2A}\)、S2B）。机箱后底板上装有电源变换插S\(_{3}\)和电唱头插口J1。机件里面底板上零件的排列见图2，可以和线路图对照着看。
这架收音机的电子管计有：变频—6SA7GT/G，中放—6SK7GT/G，第二检波、低放兼自动音量控制—6SQ7GT／G，强放—6V6GT／G和整流5Y3GT／G，这种电子管很流行，购配容易。收听的频率分3个波段：广播波段550—1600千周；短波Ⅰ、5—10兆周（60—30公尺）；短波Ⅱ、10—20兆周（30—15公尺），把世界上各主要广播电台的频率都包括在内了。
现在简单的谈谈它的线路结构。
图1中波段开关S\(_{2A}\)、S2B是同轴6刀3掷开关，不论收听哪一个波段，其余两个波段的线圈就被短路接地。例如图中这个开关放在收听短波Ⅰ的位置时，短波Ⅰ的调谐线圈L\(_{4}\)由S2A的接点6、3经电容器C\(_{11}\)接到V1管的控制栅8；振荡线圈L\(_{7}\)由接点12、9经C12接到振荡栅5；短波Ⅱ的调谐线圈L\(_{5}\)和广播调谐线圈L3被接点2、1短路接地，它们的振荡线圈L\(_{8}\)被接点8，L6被S\(_{2B}\)接点6短路接地，L2也被S\(_{2B}\)的接点1短路。要收听短波Ⅱ，只要把这个开关照图中箭头方向旋转一格，短波Ⅱ的线圈就接入回路，而短波Ⅰ和广播线圈又被短路。收听广播时，将S2A、S\(_{2B}\)旋两格，情形相同。这样，在使用一个波段的线圈时，其余线圈短路，就免除了不需要的电感耦合而影响电路的常数。各小调谐线圈上所串联和并联的许多电容器，主要的作用是增减调谐电容器C1、C\(_{2}\)的电容量，配合各自的波段线圈和振荡线圈来收听3个不同的波段。变频级输出的中频信号经T1输入中放级V\(_{2}\)，再由T2输出到V\(_{3}\)的小屏4检波，完成二极管检波。装在T2里的R\(_{4}\)、C21和C\(_{2}\)0是一个П形滤波网络，它的作用使检波后的残余高频成份滤去，可以在音量控制器R6上得到一个较纯的低频电压。T\(_{2}\)次级输出端，即小屏4上另接一根电阻R5，它和电容器C\(_{22}\)串联，等于跨接在T2次级上的一个负荷，这样，T\(_{2}\)输出的频带可以稍宽，保持输出的声音有较高的传真度。它在自动音量控制回路中，也起滤波的作用。自动音量就由R5下端接出，控制V\(_{1}\)、V2的栅极。
R\(_{6}\)上的低频电压经C23仍旧输入这个电子管的三极部分的栅极2把它放大，由屏极6输出去推动末级强放管V\(_{4}\)的栅极，然后，由V4通过输出变压器T\(_{3}\)，使喇叭发出宏亮的声音。
整流级高压输出线路和一般线路稍有不同，从V\(_{5}\)输出的脉动直流高压接到T3的抽头2后，就被分成两部分：一部分在T\(_{3}\)中经1直接供给V4，另一部分经3和滤波电阻R\(_{12}\)、电容器C28供给前面各级。通过T\(_{3}\)的两个反向脉动直流由于T3抽头位置设计得适当，产生的交变磁场彼此相销，感应到喇叭中的交流声自然就很小。收音机中除了强放管外，其余各管耗电都很省，因此，有可能用瓦数小的廉价电阻R\(_{12}\)来代替滤波用低频扼制圈，减低了成本。 （本刊根据熊希荣供给资料编写）
