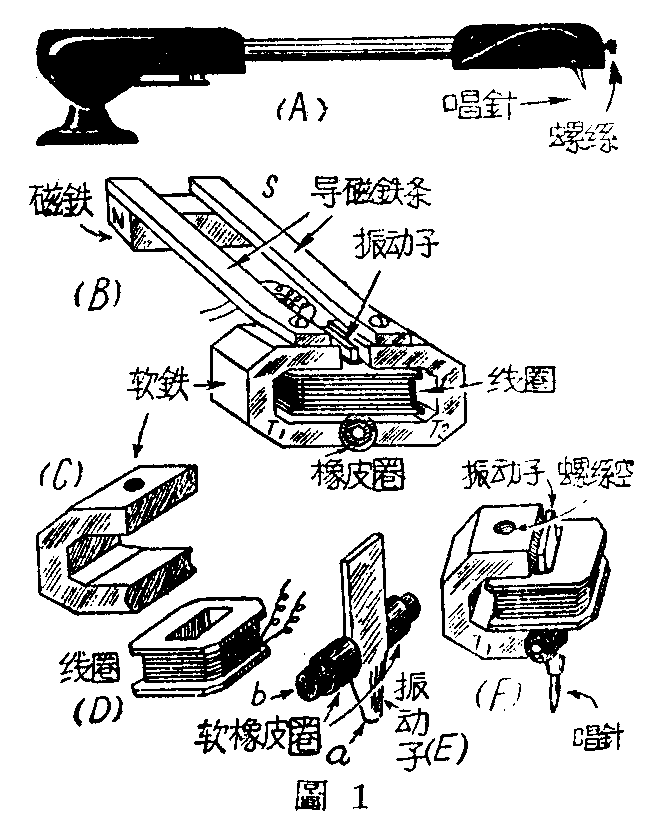

电磁式电唱头是无线电广播机件中的重要元件之一，它的灵敏度高（输出音频电流大），频率响应好（高、低音的输出很均匀）而失真又小。图1是磁石式电唱头的结构图。图中A是它的外形，B是它的内部构造。图1B中磁铁的N极（北极）和S极（南极）各吸着一个导磁铁条，两导磁铁条的另一端，用罗丝上紧在两个本身不带磁性的凹形软铁T\(_{1}\)和T2上（图1C）。在T\(_{1}\)和T2中间夹着一个线圈（图1D），绕线圈的长方筒套在一个可以左右幌动的“振动子”的金属片上，振动子是用一种导磁率很高的金属制成的（图1E），它的前后轴套有软橡皮圈，放在软铁T\(_{2}\)的半圈形槽里（图1F）。
软橡皮圈的用处，是使T\(_{1}\)和T2下部的磁极N和S不致短路。

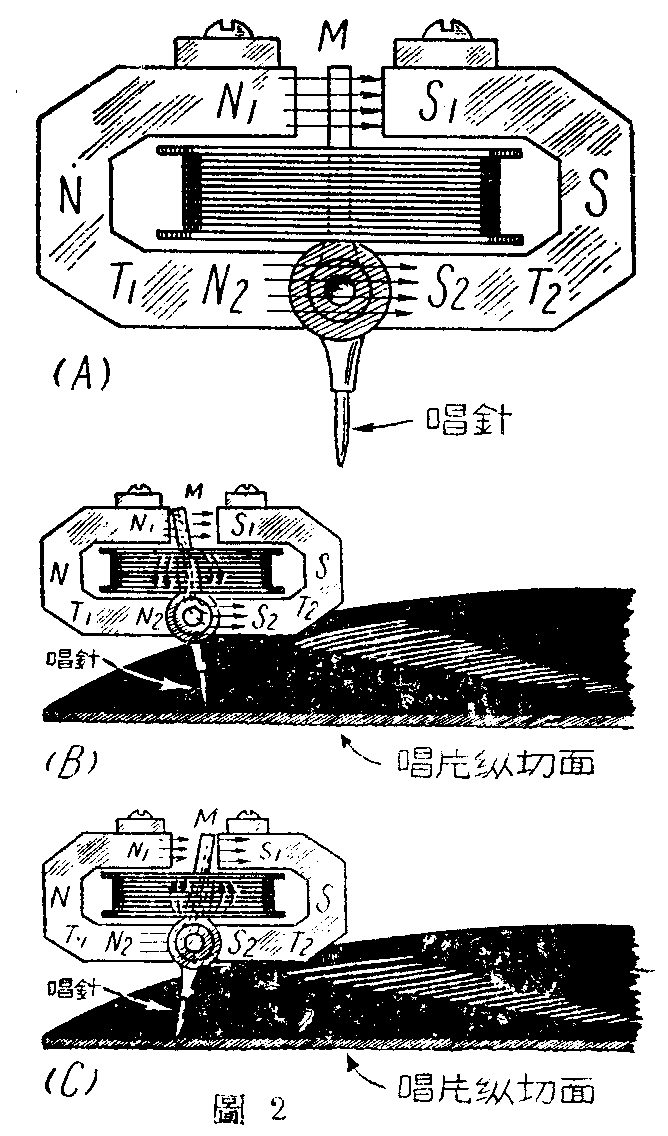

磁铁的磁力线通过导磁铁条到达凹形软铁T\(_{1}\)和T2上，使T\(_{1}\)和T2磁化，变成磁铁。设图2A中T\(_{1}\)是N极，T2就是S极。磁力线走最短的距离，由N极到S极，都集中在图上N\(_{1}\)、S1和N\(_{2}\)、S2两端中间的空隙里。振动子不动时，位置正中（图2、A），电唱头不起作用。
当振动子下端按上唱针，放到正在旋转的唱片上（图2、B）时，唱针陷入唱片音槽里，就随音槽左右幌动。如果唱针向右偏，振动子的M端就向左，这样M和N\(_{1}\)间的距离缩小，使N1经M到S\(_{2}\)间的磁阻小于N1和S\(_{1}\)间的磁阻，从N1出发的磁力线就大部分集中于振动子上按虚线箭头所示路线进行。磁力线从上而下通过振动子便在线圈里感应出电压来产生电流。如果唱针在音槽里向左偏，振动子M向右，S\(_{1}\)和N2间的磁阻小于S\(_{1}\)和N1间的磁阻，大量磁力线改由N\(_{2}\)通过振动子按虚线箭头所示路线进行，磁力线从下而上的通过线圈，在线圈里感应出相反的电压和电流。振动子不断摆动线圈里就产生和唱片录音相同的音频交流电流经放大后就成为听得见的声音。
磁石式电唱头的磁铁是一种人造的永久磁钢，受到强烈的震动或放置在强磁场里，都会使磁铁磁性减弱，输出音量变小。振动子上安唱针的螺丝很细，旋转时不能用力过猛，否则容易把螺丝口磨损、滑牙，也容易使螺丝折断在螺丝口里。电唱头线圈的线，只有头发那么细，如果维护不当，放在潮湿的地方，容易受潮断线。(张永喜)
