动圈式电表可以直接测量直流电流。加装氧化铜整流器后，可以测量一般交流或音频电流；配上热电耦，又可以测量高频电流。因此，常用在无线电收、发信机和扩大机里，或用做普通万用电表的表头。
这种电表的机械构造比较精细，修理要细心，还要懂得一些必要的修理知识。

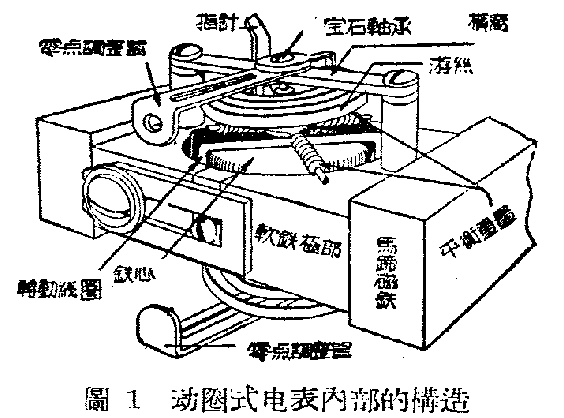

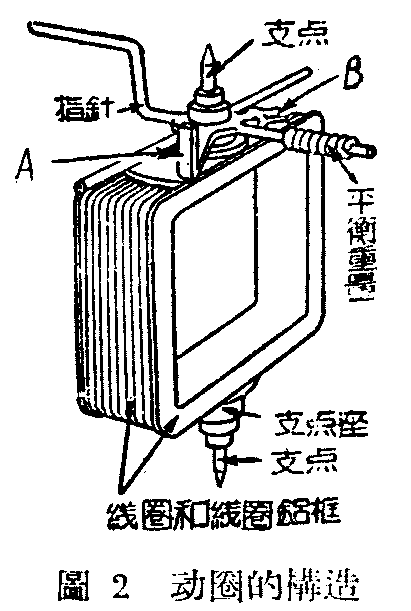

动圈式电表主要是由一块马蹄形永久磁铁、圆柱形软铁心和转动线圈组成（图1）。转动线圈用细绝缘铜线绕在铝质方框上（图2），在线圈上下两头用香蕉水粘着上下两小铝质支柱座，在支柱座上嵌有突出的铜焊片和铝箔指针及平衡指针的重量和十字架。支柱座上又装着钢质支柱，支柱的尖端顶住对正装好的宝石或硬玻璃的轴承，可以自由转动。在焊片上可以焊接游丝（A）和线圈的线头（B）。
转动线圈的线和游丝极细，电流过大时容易把线圈和游丝烧毁，同时偏转过度会把指针碰弯。这种电表若受剧烈的震动，支柱的尖端也可能受损，转动不灵。当有这些故障时，可按下面所介绍的方法进行修理。
1．指针不动 把电表胶木壳旋下，再旋出表面固定刻度盘的两颗小螺丝，把刻度盘顺着指针方向退出，露出电表内部全部结构。先看游丝两端有没有脱焊，并用放大镜检查上下两游丝有没有烧断。如果表内有串联电阻，要把它的一头烫下，用三用电表测量是否断路。经过检查，证明这几部分良好后，再把上下游丝的一端从焊片上烫下，稍微松开固定轴承的横臂，设法把动圈取出，用放大镜察看线圈的接头有没有氧化、脱焊或断掉。如果接头良好，用三用电表测量又不通，那么故障是动圈内部断线，要拆下重绕。
重绕动圈时，要把动圈从铝质方框上拆下，拆时要记住圈数。然后用直径相同的漆包线重绕。线要排列整齐，才能绕下足够的圈数。如原来圈数多，记不清，宁可多绕一些，在电表修好后加接并联电阻，校准到原来的额定电流值，还照样可以保持电表原有的灵敏度。
如原线圈断头不多，可以很细致的用松香和锡（酸性焊剂不可用）焊接，并在焊接处涂上薄绝缘漆后再用。绕线圈的铝质方框上有绝缘漆，如已脱落，可涂一层赛璐珞溶液，以免把线圈短路。
2．指针转动不灵活 电表指针转动不灵，自己常停在表面某一刻度上，或偏转后不回到零值，但轻轻地敲敲电表外壳又转动或又回到零值。这种故障现象，不外下列几种原因：
甲、支柱不正常 上下轴承对支柱的尖端压力过大，尖端受损；上下支柱受潮生锈或积有油污或灰尘。如果支柱尖端受损，可用修理钟表用的平头钳或手拿子夹牢支柱和支柱座，反复转动支柱，把它从支柱座的小孔里拔出来。拔出后，用手拿子夹住底端，在沾有汽油的油石上轻轻的磨，直到用放大镜观察它的尖端已呈圆锥形为止。在装回轴承前，用削得很尖的火柴梗预先顶入上下轴承内左右旋转，把轴承里的油污和灰尘等清除干净。
乙、动圈和磁极或圆铁心相碰 有些动圈的装置位置可以调整的电表，比较容易发生这种故障，只要旋松用来固定转动部分的螺丝，把线圈位置放正，重新把螺丝旋紧就可以修好。磁极和软铁心间的空隙极窄，中间如果积着灰尘或纸质纤维，也会使动圈偏转不灵。可把动圈和软铁心拆下，拿修理钟表用的小毛刷把灰尘等刷干净了再装上。但要注意，拆下线圈时，不能用力过大使铝质方框变形，否则再装上去便会和铁心相碰。
丙、指针不能满度偏转 指针不平或刻度盘面上有纸质纤维时，常易引起指针偏转到某些刻度时和表面玻璃内层或刻度盘面相碰，使指针不能偏转。应当用小镊子轻轻地把指针弄平，或用刷子把刻度盘刷干净。

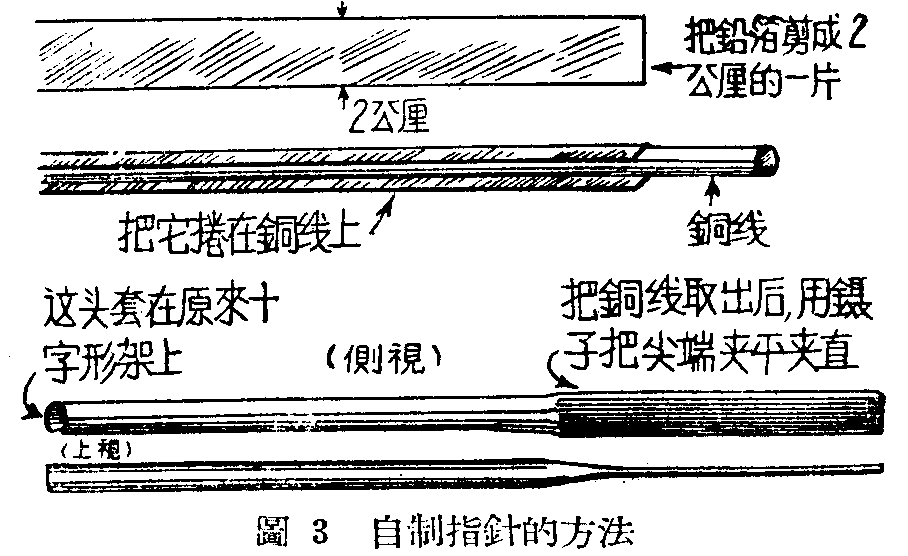

如果指针变形，无法弄好，可以利用损坏了的电糊电容器里的铝箔自制。把铝箔按照指针实际需要的长度，剪下2公厘宽一小条，把它包在一根比指针稍长一些拉直了的直径0.16公厘的漆包线上，卷成圆筒形（图3），把铜线拉出来，然后将头部用镊子夹平夹直，尾部套进连在十字架上的那一端，加胶水胶牢，就是一根新的指针。

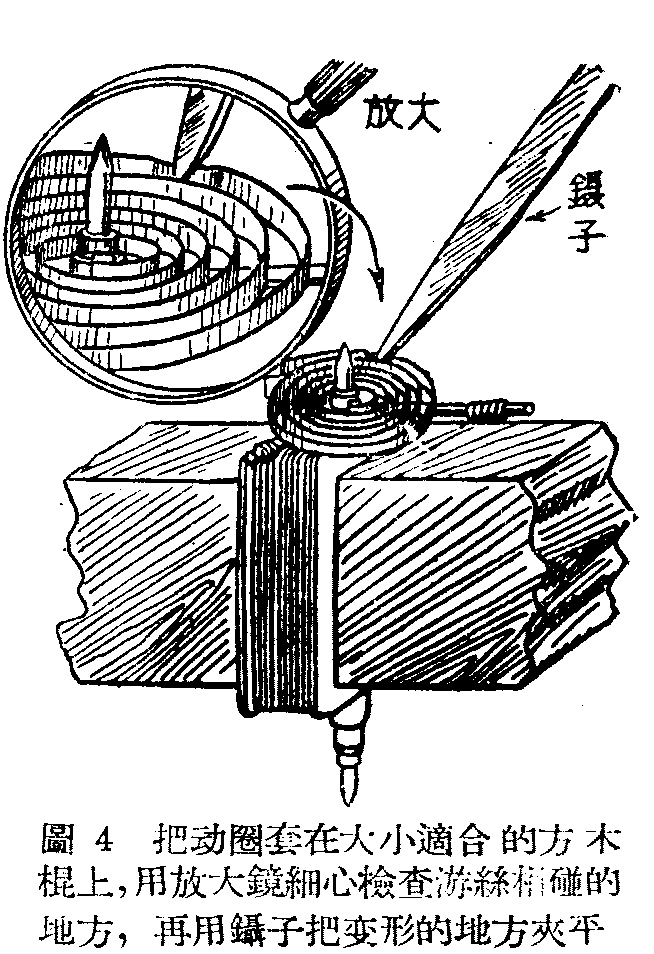

丁、游丝混乱 游丝圈与圈间相碰，或游丝上粘有纤维质。动圈式电表的游丝圈数多而密，使用时间过久，有时圈与圈间容易相碰。修理时，要把焊有游丝的动圈拆下，把动圈套在大小合适的木棍上，用放大镜检查，把变形的地方用小镊子夹平（图4）。

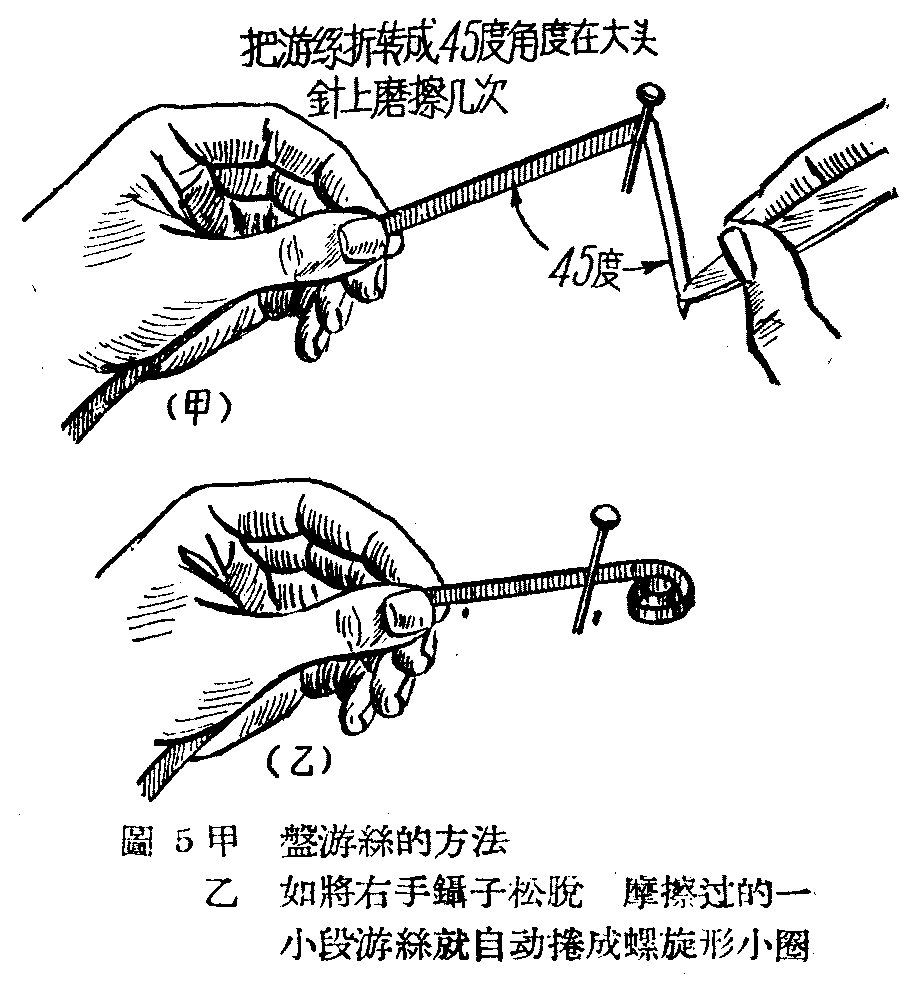

如果游丝交形或弯曲比较利害，就要把它焊下拉直，再重新盘过。重盘游丝时，先在桌面上铺白道林纸一张，纸上钉一枚大头钉，左手捏紧游丝的一端，右手用镊子夹住另一端，把靠近镊子的一小段游丝紧靠在大头针上大约成45度的角度来回摩擦几次（图5甲）。这时，如将镊子所夹的一端松脱，这一小段游丝就会自动的卷成螺旋形状（图5乙）。这样一小段一小段的慢慢地盘，直到整段游丝盘成螺旋形为止。盘成的游丝圈和圈间的距离是依照它和大头针摩擦时所用的力量和所张的角度大小决定的。因此要逐步试验掌握。每当盘好一圈，就要凭眼力反复观察它是否平，否则要及时用镊子在弯曲处轻轻夹住，根据实际情况向左右、上下稍微用力地把它校平。整条游丝盘好后，还要反复调整，使每一圈都在一个平面上。盘好后的游丝在焊接前，还要用镊子清理掉可能附在上面的纸质纤维。
焊接游丝，要用特制的尖头小型烙铁。焊接时，只能用一滴锡和松香。游丝和支柱座间还要垫上一两层剪成凹形的道林纸，防止烙铁的热度会烧坏轴座和线圈间的绝缘胶（图6）。
戊、轴承螺丝旋得太紧或太松 会影响动圈和指针的正常偏转。可把它调整得松紧适宜，一般宁可稍松，不要太紧。
己、脱胶 电表使用过久，支柱座和线圈间的胶合剂有时会脱胶松动，也会影响指针偏转不灵。在重新胶合时，可先在支柱座和线圈间垫一层薄棉纸。这样，既可防止线圈和支柱座发生短路，又可使胶合更为牢固。

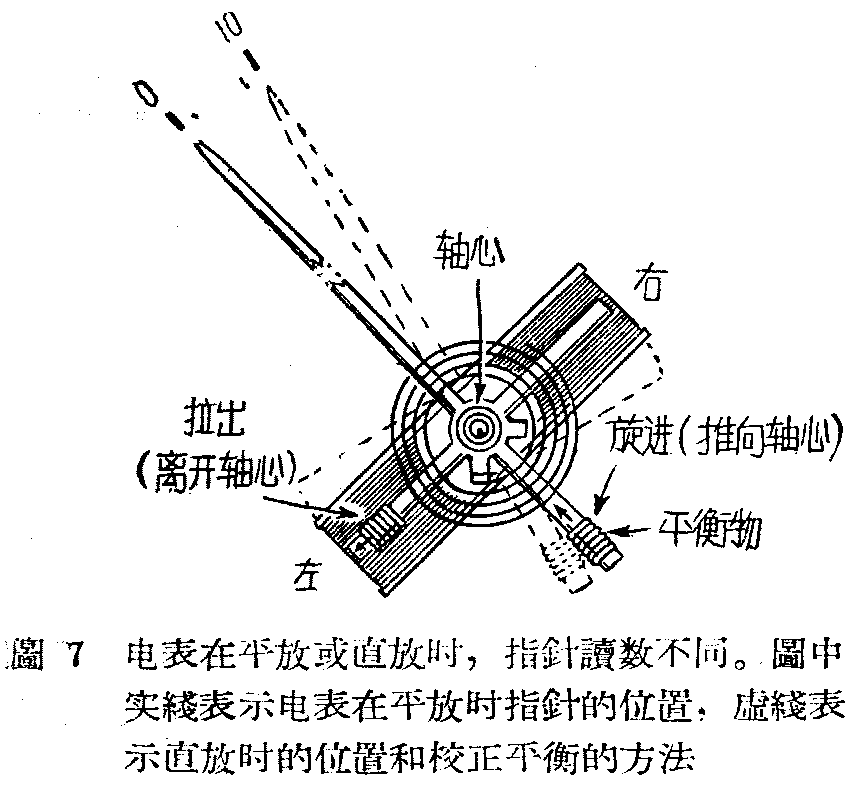

3.电表在平放、直放时指针读数不同 动圈式电表不论是平放或直放,指针都应当指在同一刻度上。有些电表因使用过久或受过震动，失去平衡，指针就随电表放置位置的不同，而指向不同的位置。例如，当电表平放时指针指在零值，直放时指针偏右，不指在零，表示动圈右边较重（图7）。可把左边十字形架上的平衡重量拉出，增加左边重量，取得平衡。如仍不能平衡时，再将和指针成直线的十字形架一端的平衡重量推进。这样反夏调整，到完全平衡为止。
4．指针指示读数忽大忽小，电表读数变大 可能是和动圈并联的电阻断路或接头脱焊；读数变小，可能是并联电阻或动圈内部短路；如果读数忽大忽小，可能是动圈和游丝的接头和焊片间、或并联、串联电阻发生脱焊或断路。要判断这几种故障，可根据上面所说几点，分别检查。（陈庚辛）
