我国邮电部门的工程技术人员，在苏联专家的指导下，出色地完成了60千瓦短波电报广播发报机的设计和制造，这是我国无线电制造上的一个胜利。本文作者就是主持这项工作的主要负责人——编者
60千瓦短波电报广播发报机的设计，是为了适应远距离广播“记录新闻”用的，它的电力大，发出的电码信号很强，分散在世界各个角落，收听技术和设备可能都很差的听众，都能够清晰地用手抄录。
这架机器的外形如图1，它输出的电功率不小于60千瓦，频率范围是5—20兆周（60—15公尺），发报速度最快每分钟可达120字组，频率稳定度±0.003%，可以24小时连续使用。
本机的高频部分共有6个单位，从图1中面板左起顺序为总控制盘，1千瓦激励级，10千瓦中放级和60千瓦强放级。7.5千伏和10千伏高压整流器装在后面。面板上有6扇门，两扇供人出入,4扇供调节机器。图2是它的原理图。
振荡级的晶体是放在经常保持摄氏56度的恒温箱里，因此振荡频率非常稳定，箱里装有4块频率不同的晶体，可以任意选用(图2）。
振荡级输出小，频率低，所以要用电子管来放大和倍频。6V6管放大级是不调谐的，两个807放大级可以根据需要做放大或倍频。813级只作放大，把输入功率放大到150瓦左右来推动833A级。本机为了可以高速度通报，采用电子管按键法。键控管807在不发报时，把第一放大级807管的栅偏压提高，放大级就没有输出。但是，在电键按下时，第一放大级807的阴极几乎等于直接通地，因此，就有高频输出，推动后面各级，信号就由天线上传播出去。
1千瓦激励级用2只三极管833A作推挽式中和放大。833A管内屏、栅极间的分布电容量会产生回授，发生自振，所以加接了一个平衡电桥式的中和回路，来抵消屏、栅极间的电容回授。10千瓦放大级用2只889A水冷管，也是加中和装置的推挽式放大。这一级在60千瓦级有故障或广播情况良好，用不着60千瓦电力的输出时，可以直接接到天线，而把60千瓦级停用。

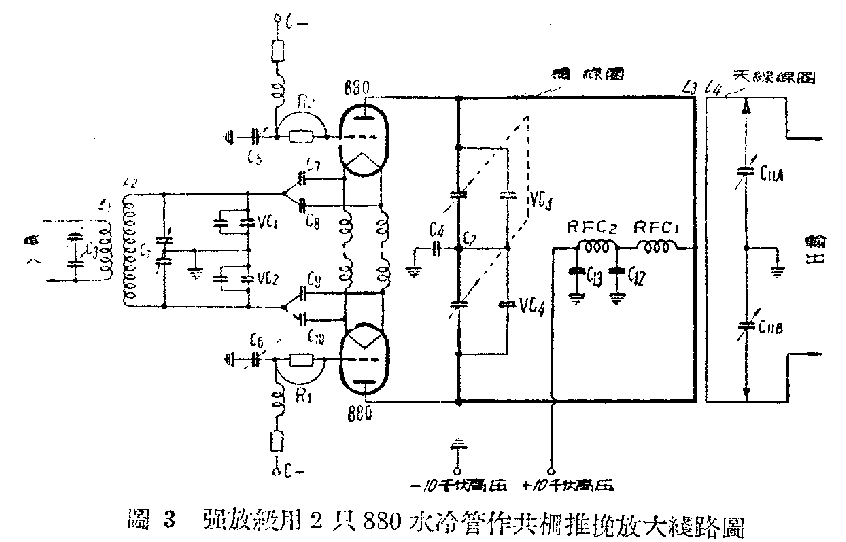

60千瓦强放级用2只880水冰管作“共栅推挽放大”（图3），这是在苏联专家指导下设计的。这个线路把880管栅极接地，作为阴极和屏极间的屏蔽，就大大减小了输入和输出回路间的管内电容回授，因此不需要中和。“共栅放大级”所需的激励功率远大于通常的中和放大级，889A级至少要有12千瓦的输出，才能保证有60千瓦的输出。但是中放级的输出是和强放级的输出串联，一并输到天线上去的，不像普通中和放大回路中的激励电压完全损失在栅极回路中。
中放级高压整流器用6只872A管，强放级整流器用6只QC—715—C管，都是三相全波整流。强放级整流器前装有32千伏安的感应电压调节器1只，可以细致的调节从6000—12000伏的直流输出电压。

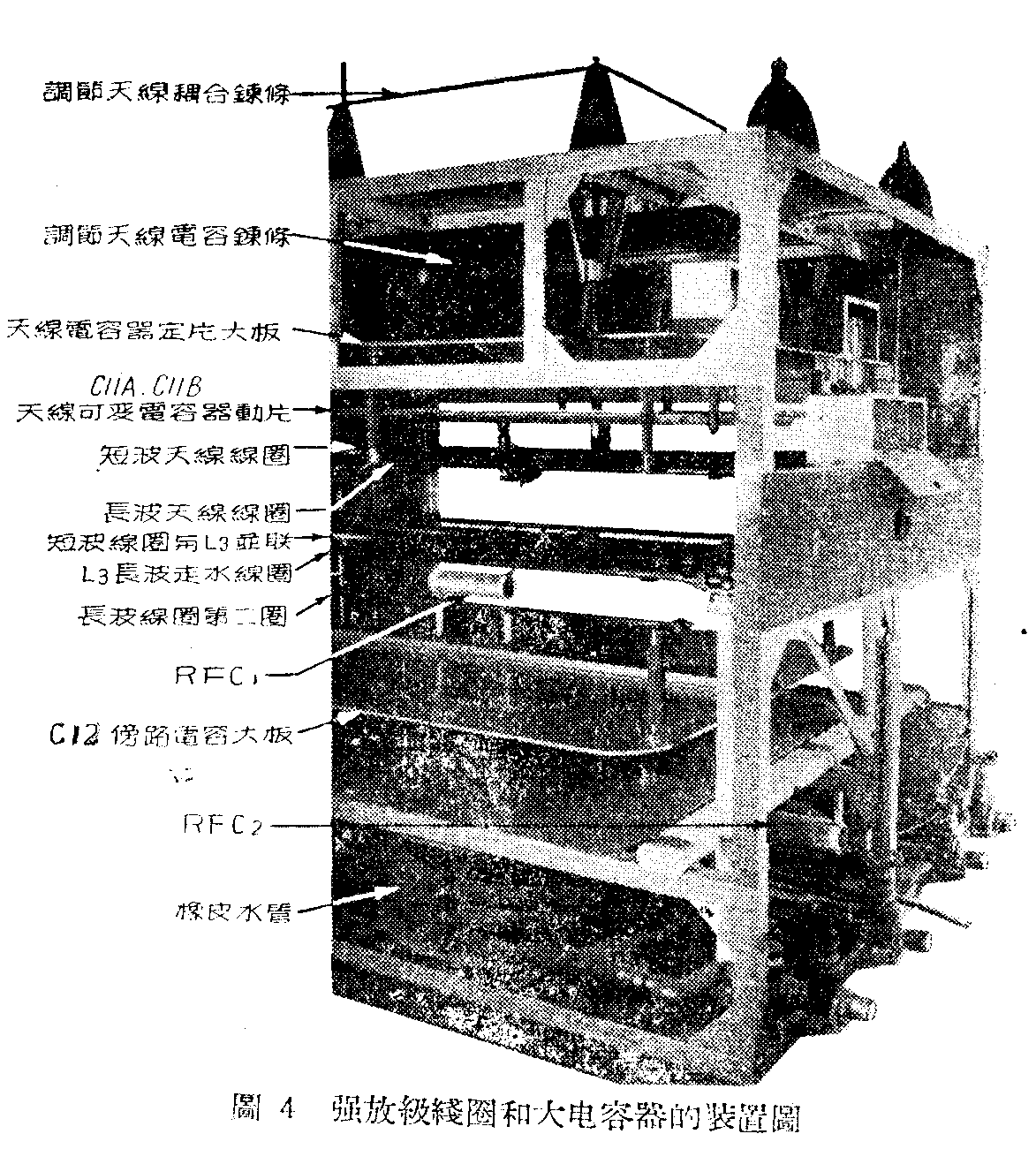

强放级屏槽线圈是用2.5公分直径的紫铜管绕成的188×104公分的长方形线圈，共2圈。冷却水直接从上面一圈里流过，通到强放管屏极，使屏极热度不致过高，同时也可以冷却线圈管。天线线圈大小和屏槽线圈相仿，在屏槽线圈上面，装在天线电容器的长方形大铝板定片上；动片在定片下面，是用长螺丝吊在固定于定片上的支架上，支架上的螺帽由马达和转动机构控制，可以顺反旋转，只要一按机器面板上的电钮，螺帽旋转，把动片升起或放下，就可以调整电容量。天线电容器的定片也可以上下移动，控制的方法和动片相同。当定片上下移动时，就改变了天线线圈和槽路线圈的距离，它们间的交连也跟着改变了。调谐时通过面板上电表的读数，可以知道定片或动片上下的位置，而且在定片或动片上下移动到某一极限时，就能自动停止，保护机件不遭损坏。图4就是这部分零件的装置情形。
这套天线电动控制系统的设计和制造，也是比较特殊的，是将来制造完全自动化发信机的一个开端。（陈仁慕）
