(范俊廷)目前我国有些小型农村有线广播站,所装的扩音机不是专为定压输送制而设计的,没有深度大(就是对负荷的变动极灵敏)的负回授作用,因此还必须按定阻输送制播音。定压输送制一般不必着重考虑负荷的总阻,可以随便接喇叭;但定阻输送制的阻抗必须匹配好,否则,负荷变动过大,容易损坏扩音机。由于有些播音站的工作人员忽略了这点,致经常不能正常播音。

怎样能够保证一部必须按定阻输送制工作的扩音机和它的负荷匹配得好呢?说起来很简单,用欧姆定律计算一下就能解决问题。自然,还要熟悉本处的具体情况,需用多少瓦的什么样的扩音机,分几路线和每路要多少电力。现在我们就假定一些具体情况来说明一下计算方法。

假设有一架扩音机,输出电力是100瓦,输出阻抗是200欧。根据本站的具体情况,需分三路播音,第一路共接舌簧式喇叭20个,每个耗电1瓦,阻抗10000欧;第二路共接动圈式喇叭2只,一个是15瓦,8欧,还有一个是25瓦,16欧;第三路接10瓦,8欧喇叭一只。问这几路线和扩音机应当怎样接法?

先计算扩音机的输出电压,所用公式是:

电压(E)=\(\sqrt{电力(P)×电阻(R)}\)

E=\(\sqrt{1}\)00×200=20000=141伏

再计算各路喇叭上所需电压,所用公式是:V=\(\sqrt{P×R}\)

V\(_{1}\)(一路)=\(\sqrt{1×1}\)0000=100伏

V\(_{2}\)、甲(二路,15瓦喇叭)=\(\sqrt{15×8}\)

=\(\sqrt{12}\)0≈11伏

V\(_{2}\)、乙(二路,25瓦喇叭)=\(\sqrt{25×16}\)

=\(\sqrt{4}\)00=11伏

V\(_{3}\)(三路)=\(\sqrt{1}\)0×8=80≈9伏

由于喇叭所需电压和扩音机输出电压不同,应当加线上变压器。

\(\frac{E}{V}\)\(_{1}\)=141;100=1.41,即T1的初次级比约1.4: 1;
\(\frac{E}{V}\)\(_{2}\)、甲=100;11≈9,即T2

、甲的初次级比约9:1;

\(\frac{E}{V}\)\(_{2}\)、乙=100;20=5,即T2

、乙的初次级比为5:1;

\(\frac{E}{V}\)\(_{3}\)=100;9≈11 即T3

的初次级比为11:1。

各路所消耗的瓦数是:

P\(_{1}\)=20×1=2O瓦,P2=P\(_{2}\)、甲+P2、乙=1×15+1×25=40瓦,P\(_{3}\)=10×1=10瓦。

总消耗电力P\(_{T}\)=20十15+25+10=60瓦.

扩音机输出比 P\(_{T}\)多 100-60=40瓦,为了匹配适当,需另在扩音机输出端加电阻消耗40瓦。求这电阻欧数的公式是:R=\(\frac{E}{^{2}}\)P

因此,R=\(\frac{100×100}{40}\)=250欧。

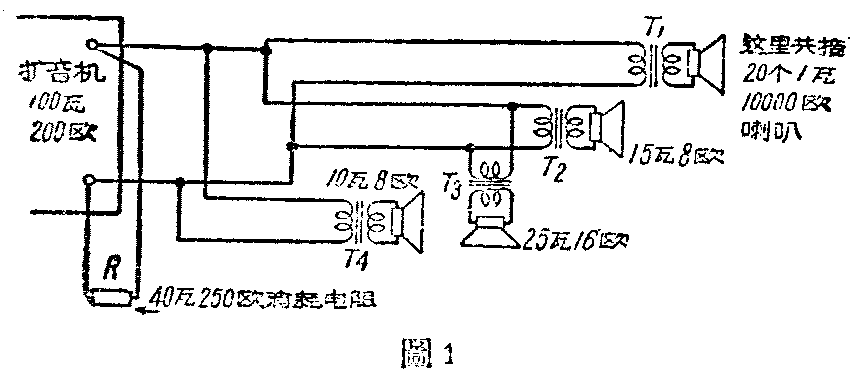

图1
图1 🔍原图 (856×379)

按以上计算的装置如图1,便能符合定阻输送的要求。

但是,在实际使用时,由于各路用户不都是在同一时间听广播,当某些路不需要听时,最好是不往这路线上播音,因此最好是在扩音机旁边附加一个“电力分配箱”,里面装着可以代替用户线的假负荷电阻。

图2
图2 🔍原图 (574×558)

假设有一部50瓦扩音机,输出阻抗是200欧,需要分四路按装,各路瓦数注在图2上,每路播音时间很难确定,要加假负荷电阻。所用公式是:E=\(\sqrt{P×R}\)和R=\(\frac{E}{^{2}}\)P。

E=\(\sqrt{5}\)0× 200=10000 =100伏

R\(_{1}\)=\(\frac{100×100}{20}\)=500欧;

R\(_{2}\)=\(\frac{100×100}{15}\)=666欧;

R\(_{3}\)=\(\frac{100×100}{10}\)=1000欧;

R\(_{4}\)=\(\frac{100×100}{5}\)=2000欧。

按计算数值配好线绕电阻,就能灵活停止对任一路播音,而不至妨碍阻抗匹配的关系。线上有短路或断路情况时,也同样可以用假负荷电阻代替。

[编者按:小型播音站服务区域较小,故线上电压降文内均未考虑在内。]
