小型无线电话台为农村服务的方法（Ⅱ）

上期我们介绍了利用小型无线电话机接通农村电话的方法，现在我们再谈利用小型无线电台的通话设备兼作广播的办法。

小型台的短波收话机的灵敏度一般是输入端的射频电压在30微状以上时，输出音频电力约50毫瓦。用在农村和小城市里，因电气干扰少，杂音电平低，配上长约5公尺的天线，可以收听国内中等电力的短波广播。但是，只能在一个小房间里，用小扬声器放音给几个人听。加扩大器后，才能在广场上向群众播音，或送到几个播音站去同时用5瓦的喇叭播音。一方面要加用10—20瓦扩大器，一方面还得使用原有的手摇机来供电。

扩大器耗电要少（不能超过 6.3伏， 2安；425伏，100—120毫安），因此它的输出采用了工作效率高的甲乙\(_{2}\)类推挽式放大级。

两只6F6管作甲乙\(_{2}\)类推挽放大时，参考特性表加电压和负荷，可以有约20瓦的输出。但推动它们的电压约需60伏（有效值）。一个在负荷阻抗4000欧内输出50毫瓦的收话机，输出音频电压不过\(\sqrt{0}\)5×4000=14伏，直接用来推动两只6F6还不够，还需要加入一放大级这一级只要稍微提高电压，但须供给推挽强放级可能需要的输入电力。我们用的是6SN7GT，所配输入变压器初次级圈数比是1：30（ 图1），这样，1/2 6SN7GT的输出电压只要约20伏，而对它有2伏的栅极激励电压就够了。小型台的收话机里有音量调节器，可以很满意的调到激励1/2 6SN7GT，使扩大器有适当的音量输出。

两只6F6管的偏压部分是在阴极上串联电阻所产生的自给偏压，部分是加固定偏压（图1）。

在扩大器的输出端有3欧监听喇叭。供给这个喇叭的输出变压器次级（T\(_{3}\)的一个级圈）和扩大器的音量控制器串联接地，产生负回授，使扩大器的失真更小。

从收话机到扩大器是用隔离线相互联接，因为收话机和扩大器公用手摇发电机供电，两机机壳对音频必须等于直接接通，而对直流可能有不同的电位，所以隔离线外皮是直接接通收话机机壳，另通过0.1微法电容器也接通扩大器机壳。收话机机壳上如果已经接了地线，扩大器机壳不必再接地线。

T\(_{3}\)的初级对接传输线的次级圈数比是4.5：1，恰好把传输线的500欧阻抗变为适合强放级所需负荷阻抗10000欧，得到满意的匹配。

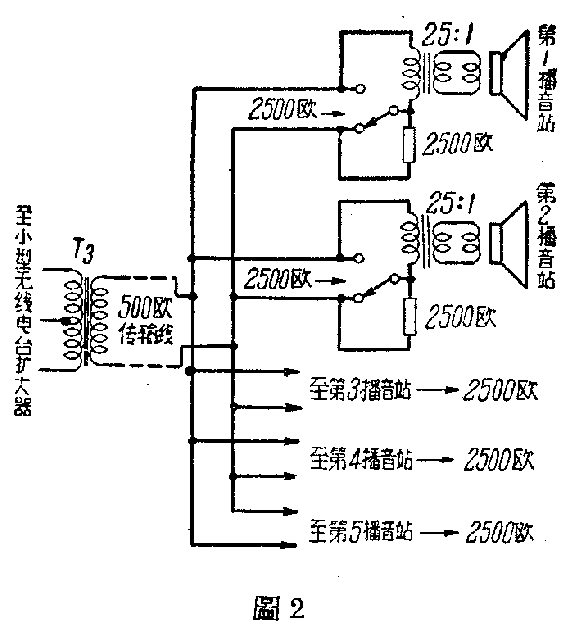

假设我们有5个扩音站，都用5瓦4欧的高音喇叭。扩大器的输出经500欧传输线分送到各个播音站，每站各备一只喇叭变压器，圈数比是25：1（图2），把4欧喇叭的阻抗变为2500欧，5路并联的总阻抗恰好等于传输线的500欧。个别喇叭不用时，要用开关接入2500欧电阻代替，以免影响其它喇叭因音量过大受损。

各扩音站的喇叭阻抗并不必完全相同。假设扩大器的输出是15瓦，输出阻抗是500欧。播音用的5只喇叭如下：

根据公式：电压=\(\sqrt{电功率×阻抗}\)，计算得传输线上电压E\(_{0}\)=15×500=86伏。

第1只喇叭音圈上实需电压E\(_{1}\)=\(\sqrt{5×5}\)=5伏，它的喇叭变压器的圈数比是TR1。

同样，算出其余各喇叭所需的变压器是：

大家知道，小型台收话机的频率范围一般是2-12兆周的短波段，而各省的广播台的频率多数是中波。为了能够利用短波收话机接收中频广播，还要先把中频信号变成为2—12兆周范围以内的高频。因此需要加“中频接续器”，也就是变频器。

这里所需要的变频器的线路和一般超外差式收音机的相似，但内部构造有些不同。它的输入虽也是550—1600千周，但它的输出不是一般的465千周，而是几兆周，例如3兆周。因此，它的局部振荡频率应该是由550+3000=3550千周到1600+3000=4600千周。这样振荡槽路就要特别设计。

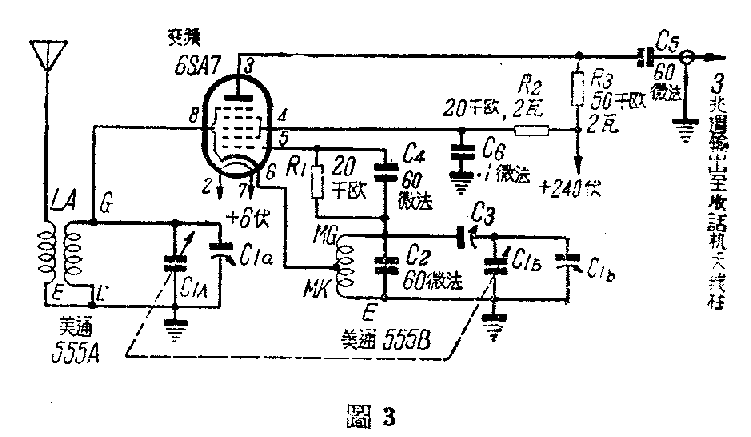

我们是选用3兆周做它的输出，把收话机的度盘锁住在3兆周上。振荡槽路的线圈采用美通555\(^{B}\)的2.2—7兆周的一只，配合360微微法的双联可变电容器。除调谐电容器上原附的修整电容器C\(_{1b}\)外（图3），还把一只约60微微法的云母电容器和它并联。此外，用1只约300微微法的垫整电容器C3去掉一片以后和调谐电容器串联。

校准的方法是利用收话机充测频仪。把收话机放在接续器旁边，并接用一根几寸长的短天线，收话机是放在收报的位置。首先，把收话机放在4600千周，接续器放在度盘指1600千周，用一只长柄小起子旋修整电容器C\(_{1b}\)到收话机的耳机里听到哨音。其次，把收话机改放在3600千周，接续器改指在600千周，旋垫整电容器C3到耳机里听到哨音。然后再重复上述手续一次。经过这样的手续以后，接续器的度盘指数，已基本上正确了。最后，用它接收一个最高的频率的电台（例如是1400千周或更高），旋动C\(_{1a}\)到音量最强，这时候接续器的校准手续已完了。

接续器的电源也是由手摇发电机供给的，这时候，发话机停用，手摇发电机同时供给接续器和扩大器电源，手摇发电机发出的425伏高电压经分压器，把电压降低到240伏的屏压和90伏的帘栅压。

另外，为了可以把小型无线电台变成为播音中心站，随时播送唱片或演讲报告等，扩大器上又有前置放大级（1/2 6SN7G7），炭粒式话筒或电唱头的输出，系由插座J处接入。炭粒话筒的电源由6伏在直流灯丝电压经250欧限流电阻供给。如扩大器灯丝用交流供给，就要另用3伏干电池做电源，并不用限流器。

一般收话机都是用干电池供电的，干电不仅价钱贵，保存不易，而且在边远地区补充困难，容易耽误工作。

收话机所耗电流比发话机或扩大器小得多，所以利用手摇发电机同时兼供收发话机或收话机接续器，和扩大器的电源是可能的。

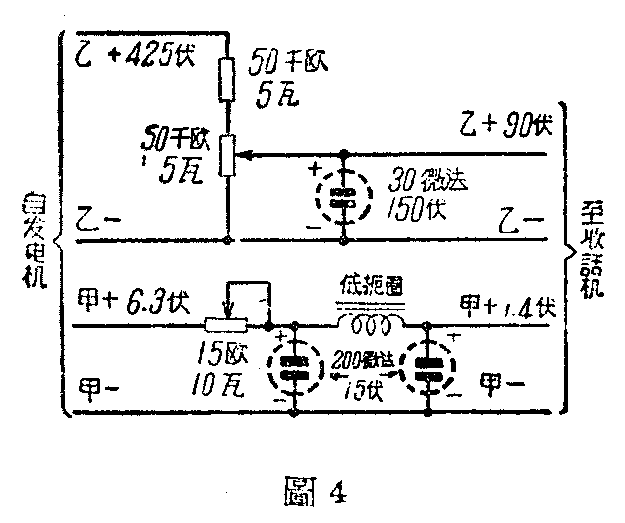

普通手摇发电机里虽原来附有高低压滤波设备，但供给收话机的灯丝，产生的哼声还是很大。所以在灯丝电源电路中须用两只200微法的滤波电容器和一只铁心扼流圈（图4）以后，这样，可以把哼声减小到距离扬声器很近才能听到。

扼流圈的铁心是利用一般成音变压器的“E1”形矽钢片，它的中心横断面约1—2平方公分。E1片之间垫一层牛皮纸作空隙，线圈用24号漆包线绕满铁片的窗口。

如果手摇发电机发出的电压因为摇得不匀而不稳定的时候，不仅会使收音的音量忽大忽小，而且有时灯丝电压太高，会影响电子管的灵敏度和寿命。一般用含气管的稳压方法只能用于70伏以上的电压，对灯丝所需的低电压是不适用的。

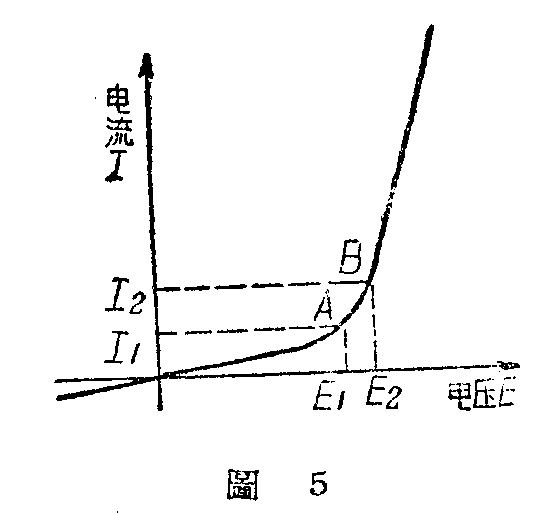

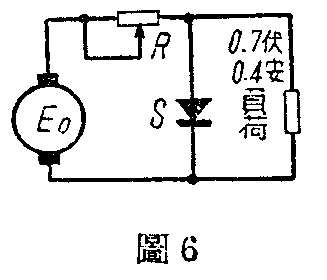

当我们研究硒整流器的特性曲线的时候，发现外加正电压减小到每片约0.7伏的地方，曲线很弯曲（图5）。假若接成第6图的线路，其中E\(_{0}\)是高于0.7伏的定压直流电压，S是充当稳压用的硒片一片，R是限流电阻。当E0在正常电压时，调整R到负荷上的电压为E\(_{1}\)（例如0.6伏），这时候，曲线的运用点在A（图5）。如果电源电压升高，使负荷电压由E1升高到E\(_{2}\)，运用点由A移到B点。同时，通过硒片的电流I将由E1升到I\(_{2}\)。这个大大增加了的电流（包括硒片电流和负荷电流）通过限流电阻R时，将产生一个较大的电压降，结果使负荷上的电压回复到原值附近。这种现象和含气管稳压相似。

如果我们需要14伏的电压，就应该用两片硒片串联。硒片的面积和负荷电流成正比例，这里负荷电流为0.4安，硒片面积约9平方公分。加大硒片面积可使稳压效果更好，但同时硒片上的电流消耗也增加了。

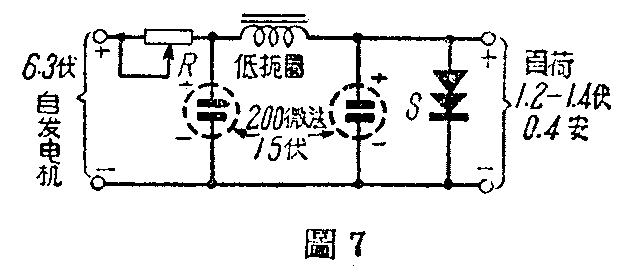

附图7是由手摇发电机供给收话机（例如55型）灯丝电源的滤波器和稳压器的合并线路。（邮电部无线电总局 陈治）
