学习苏联有线广播方面的先进经验

我国的有线广播，正在农村中普遍地发展，学习苏联在这一方面的先进经验，对于我们是有决定意义的。

有线广播站是整个乡或区的有线广播网的中心，站里有无线电收音设备和播音设备，通过广播网转播无线电广播的节目，也可以播送本地的节目，收听有线广播的用户只要装一只喇叭。一般总可以采用几种标准程式的喇叭，使得生产成本低，用户花钱少。因此容易迅速的大量发展。一个广播站的服务面有大小，所用播音机也要有大小。网线布置方法也不同。路线远，需要几次接转到用户；路线近，不妨直接由播音站接到用户线。线路愈长，线上的耗损就愈大，所以传送节目要用较高的电压。因大推动每个喇叭所需的电力都要靠播音站来供给，线上传送的电力是和线上电压和电流的乘积成比例，而线上的损耗却是和电流的平方成比例。传送同样的电力，电压愈高电流可以愈小，线上的耗损自然就减小。选用了适当的电压和做了必要的接转，就可以使得架线经济又保证用户听得满意。但电压高了，就得考虑安全问题。

下面仅提出在几个主要问题谈谈苏联的经验，和我们今天应采取的方法：

扩音机输出电力（功率）的大小，应当决定于它供给用户喇叭的数量和供给每个喇叭所实际需要的电功率。

考虑供给每小喇叭所需的电力，在布置广播网时是根据经验的方法来计算的。同时还要考虑到设站地点的电源是交流或直流，才能决定用多大的扩音机。

苏联的规定：用交流电源的有线扩音机，如果输出电力不超过200瓦，就以每个喇叭的电力是0.25瓦来决定它所能供给的喇叭数。输出电力超过200瓦，就以喇叭电力是0.5瓦来估计。用直流电源的扩音机，如输出电力小于10瓦，喇叭电力按每个0.05瓦来估计；如输出电力在10瓦以上到50瓦，喇叭的电力就以0.1瓦来估计。

例如一个用交流电源，准备发展到400个喇叭的有线广播站，它的扩音机的输出电力应当是：400×0.25=100瓦。 2

这些规定考虑到了扩音机的输出电力愈大，播音面愈广，对远地用户播音的线上耗损也愈大，所以应当提高每个喇叭的瓦数来做估计，实际上用200瓦以上的扩音机时，每个喇叭的额定电力不一定是0.5瓦。

用直流电源的扩音机成本高，它的瓦数应当少，使需要电源供给的电力少才经济。它的服务面不会太大，估计供给每个喇叭所需的电力比用交流电源时可以减小。

苏联大批制造的扩音机有5—10，25，50,100,200,300,500,1500和3000瓦几种程式，足够满足各种不同情形的需要。

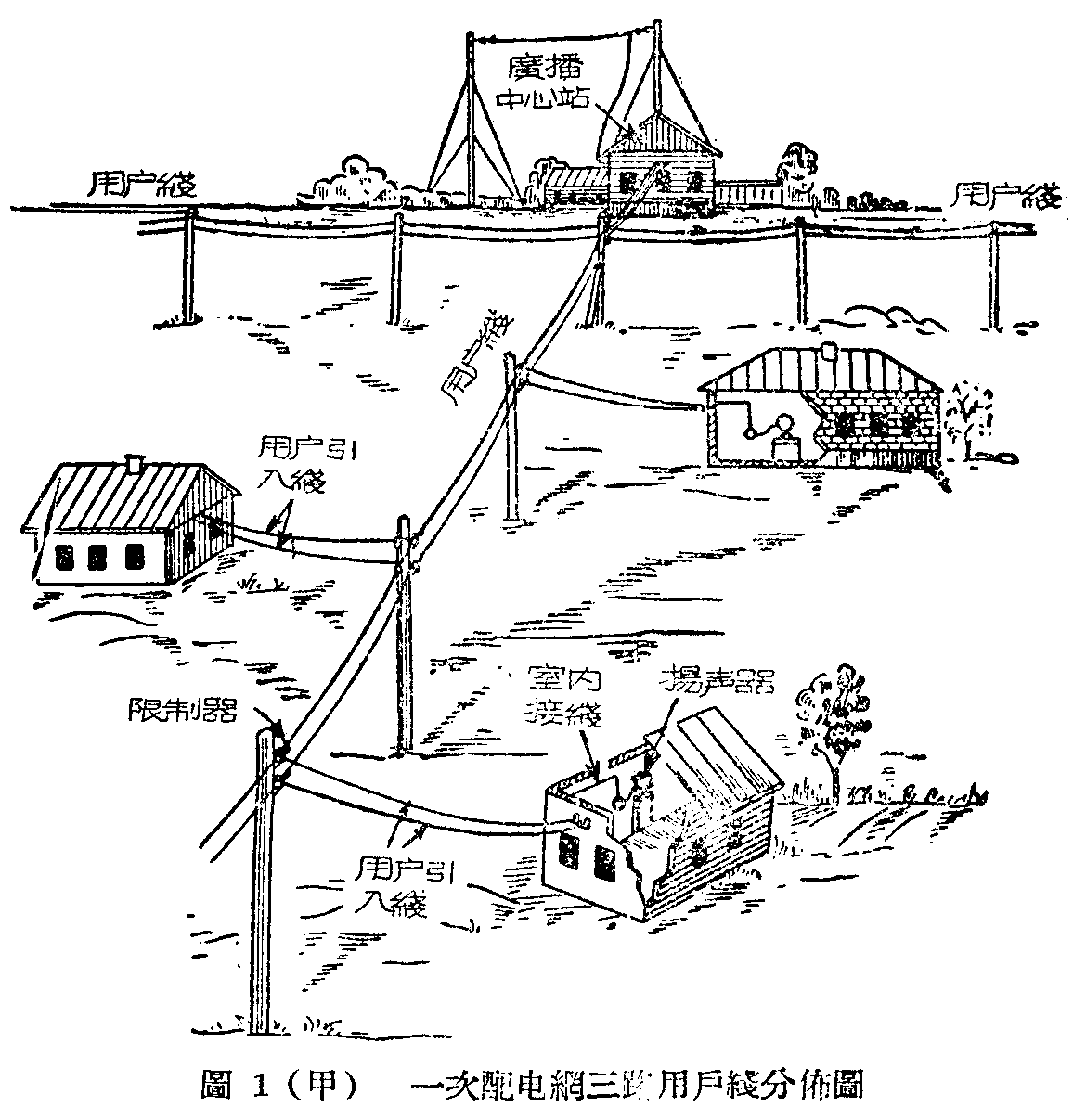

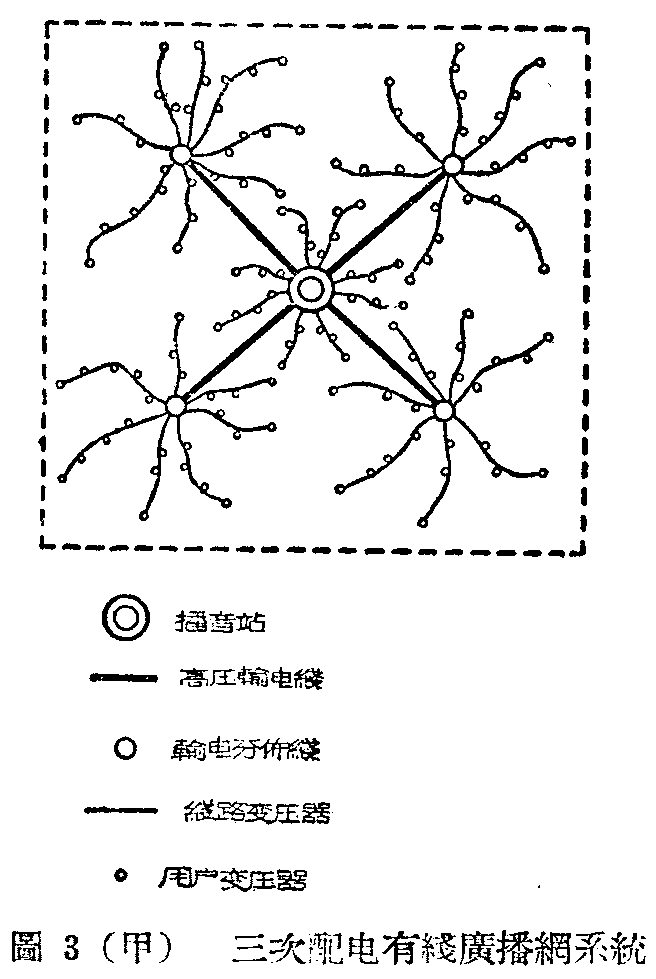

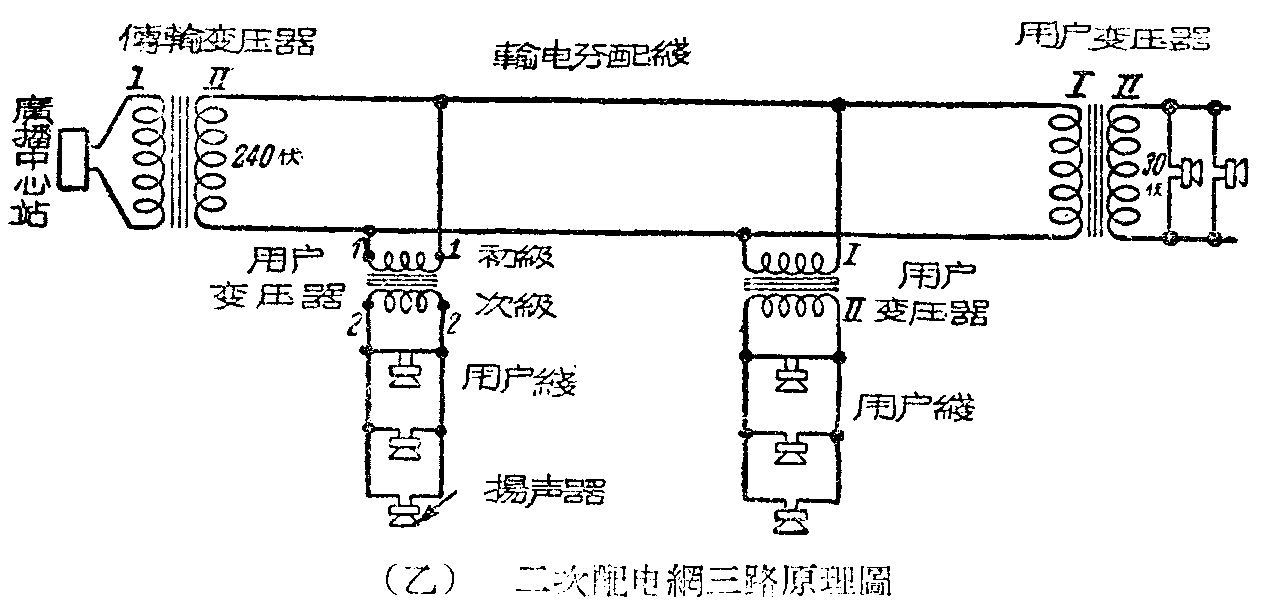

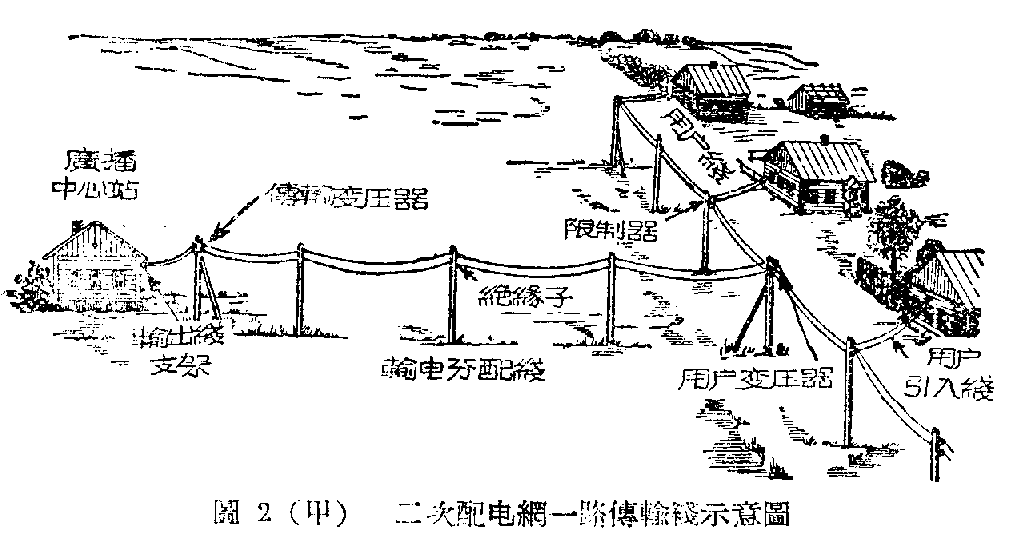

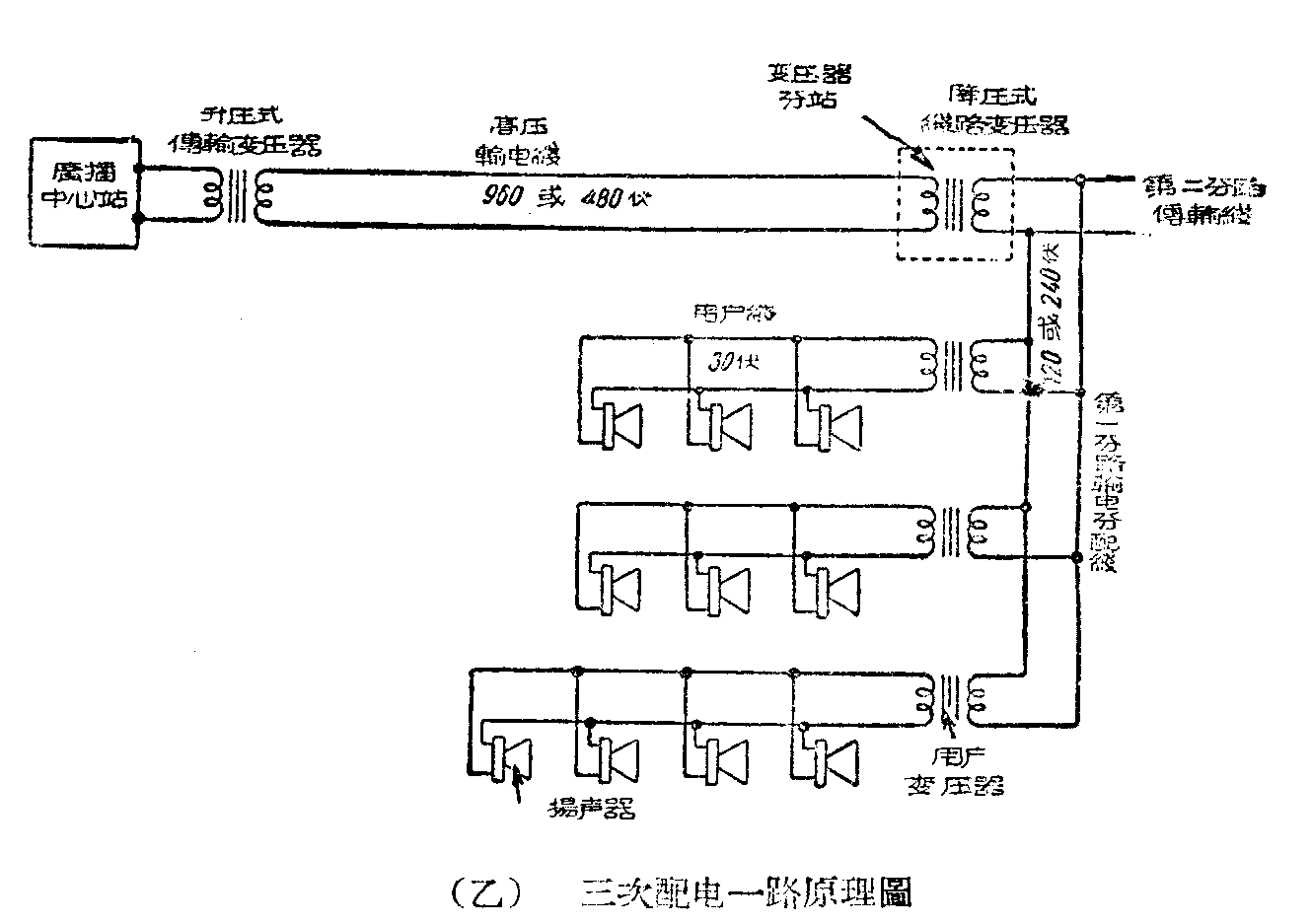

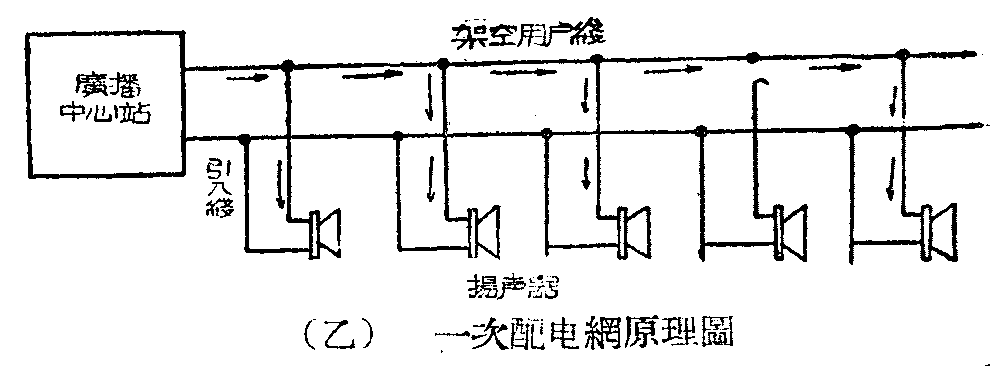

苏联有线广播线上的传输电压，按转接次数不同，有着一次配电（图1甲、乙、丙）、二次配电（图2甲、乙、丙）和三次配电（图3甲、乙）的三种系统。每种配电方法的各段线上电压，都有一定的规定。

用户线的输入电压一般是30伏，农村小型有线广播系统的用户线也常用15伏的电压。

二次配电系统里，各路用户线转接到扩音机的总线叫做“输电分布线 ”，一般采用120伏或240伏的线上电压。

三次配电系统里把各输电分布线转接到播音机的总线叫做“高压输电线”，看线路远近，多采用360、480或960伏等三种不同的线上电压。线路愈远，电压愈高。

线上的损失（又叫衰耗）是以电压沿线路的降低比值数来表示的，通常是看线上的输入对输出电压的比值。如输入端的电压一定，末端电压愈小，线上的损失自然愈大。线路上的损失，各个频率并不相同。而是以1000周的损失数值为标准。

各种广播网中从扩音机到用户喇叭的总电压损失不应超过63%，电压的比值为1.59。多次配电系统中，损失值应当分段来计算。

例如一次配电的用户线，输入电压如是30伏，输出电压最小是19伏。19伏的电压还足够使一个喇叭的声音在普通房间里听起来令人满意。

二次配电网中，输电分配线上两端的电压损失不应超过77.3%—71%，在接到输电分配线上前半段的用户线中应不超过83.1%—77.3%，使每一线路的电压损失仍接近63%，电压的比值仍接近1.59。

三次配电网中，高压输电线上的电压损失是89.5%—84%，输电分布线上的电压损失是79.5%，在接到输电分布线前半段的用户线中电压损失是79.5%，而在接到输电分面线后半段的电压损失是83.1%。

根据这些不同电压损失百分数或比值的要求和各种线料的规格程式，就可以决定什么情形应当用什么线料。

此外，好的线路，在150—4000周范围内线上应当没有显著的“频率失真”。农村有线广播网距离较长，在这个范围内各频率电压的损失不会均匀，苏联的规定是假定各频率有同样的电压输入，在线路上产生最大和最小损失的两个频率的电压比值，应不超过2。

为了适应各种架线的情形，苏联农村有线广播的架空线一般是用直径1.5，1.8，2，3，4和5公厘几种标准直径的钢线。

我国农村有线广播网大量而迅速的发展，目前主要是利用原来通到乡村的电话线路，在规定的不同时间，分别接通电话和开放有线广播，这些线路一般都是2—4公厘的铁线，因此线上电压最高不能超过240伏。而且这些线的距离由县到区和由区到乡，长短差别较大，所以线路上的电压损失也不一定，一般由县区干线到用户线接转的变压器次级，应当有几个抽头，用来调整初、次级电压的比值，使电压得到适当的补偿，到所有用户喇叭的电压不至低于19—30伏。目前增加线路，用铜线在传输方面虽然好，但是消耗大量的铜是不合经济原则的，所以大多还是用铁线的。

对变压器的主要要求是能升降电压、匹配阻抗而不引起失真。有线广播中的变压器有两种：由高压输电线到输电分布线的，叫“线路变压器”；由输电分布线到用户线的叫“用户变压器”。

计算线路变压器的电力时，苏联的经验是每个用户喇叭按0.5瓦估计；计算用户变压器的电力时，每个用 户喇叭按0.25瓦估计。例如由输电分布线到有180个喇叭的用户线，变压器的程式就是180×0.5＝90伏安，应当采用稍大于90伏安的标准变压器。

用户变压器的电力普通都是15伏安和25伏安两种。10伏安的变压器可以接40个喇叭 ；25伏安的变压器可以接100个喇叭。

苏联制造的标准变压器有5，10，25，50,100， 250伏安几种程式。

我国也正在按一定规格，生产大量变压器，它们的的特点是初次级都有较多的抽头，以便适应不同的情况。

苏联有线广播用两种喇叭：电磁式（舌簧式）和电动式（动圈式）。喇叭的主要特性是它的“灵敏度”，在一般情形下都应当保证室内的声音响度在离喇叭一公尺远处至少是3巴（巴是测量声音强度的单位，一个人离开25公分对你讲话，听起来响度大约是1巴）。农村个别用户的小喇叭，响声可以小到2巴。

苏联制造的标准喇叭有1，0.5，0.25和0.2瓦几种。

苏联很注意喇叭的特性分析，因为随便装一个喇叭不能保证收听满意。下面是苏联各种标准喇叭的特性表：

中国的舌簧喇叭， 八时口径的特性是：

功率约0.5瓦，工作电压19—40伏，频率范围300覱—3000周，直流电阻8000欧，1000周阻抗8600欧。可以和上表相互比较。装舌簧喇叭的好处，是它的阻抗高，可以直接接在用户线上，用不着喇叭变压器，因此减少了这种变压器的损失。又因为阻抗高，一路线上可以并联许多喇叭，拆装几个喇叭对整个网路影响不大。(沈 周恕)
