几部扩音机怎样共用音源

(王锐)话筒，电唱机和收音机的音频输出是有线广播站的音源，服务面积较大的播音站，外接播音线路很多，播音机不止一部。这些播音机有时需要单独工作；有时需要同时工作，使用的都是共同的音源。怎样可以把音源灵活地接到每部播音机的输入端，是经常遇到的一个问题。

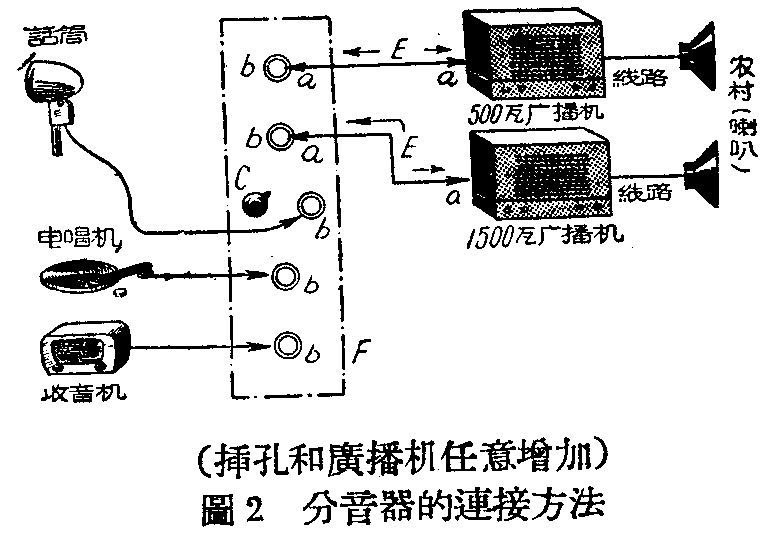

为了达到这个目的，我们可以加用一个“分音器”。它的作用原理如图1。使用方法如图2。看图自然明白，用不着多加解释。有这样的“分音器”，音源和播音机都可以任意增加，只要把音源选择开关的接触点和播音机的插孔相应的增加就行，确实很方便。
