移动电视站是怎样工作的 - 1956年第2期

(许国瑞)电视节目播送一般有三种方式：在电视中心站播送室进行，那里有上演的人物和场面；利用电影胶片，经过特制的放映机和一系列的电视机件发送出去；用特殊的装在汽车上的移动电视站，在戏院、音乐厅、运动场、科学实验室等地点，进行播送。这种方式灵活性大，接触面广，播送及时，在教育和宣传上用处很大。

新式的摄像管

移动电视站能够在各种场合下进行播送，主要靠一种新式的摄像管。

在电影制片厂里，摄影棚内经常装着强光的水银灯，使拍出来的人物形像比较清晰。拍外景时须选择阳光灿烂的天气，也是同样道理。电视播送室内的墙上、顶棚上、柱上、活动的三角架上及地板上，都布置着强烈的照明设备和反射器，也是为了景像的传播清晰，因为室内用的摄像管，光电灵敏度是不高的，只有用灯光来弥补，再则用灯光还可以得到更好的艺术效果。

但是，在运动场上，戏院里或实验室中，是不可能有这样的灯光配备的，特别像舞台上的夜景，灯光十分暗淡，若仍用室内的摄像管（ИКОНОСКОП），形像所产生的信号电流将十分弱小，无法利用。

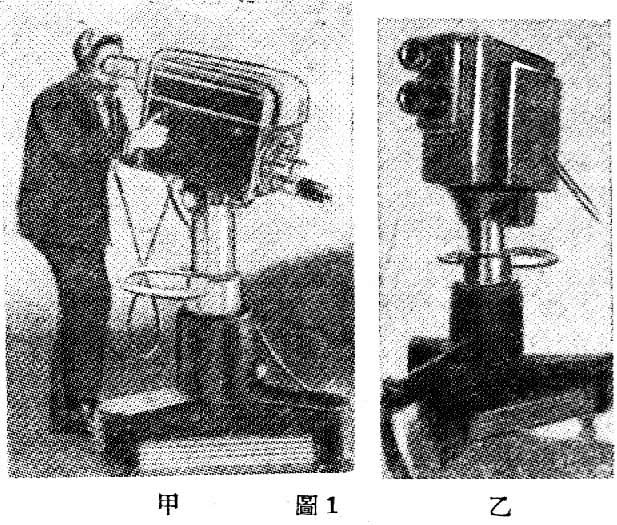

移动电视站所用的摄像管，叫做“超级摄像管”（cynepopтиkoНom），它的灵敏度比室内摄像管（ИКОНОСКОП）高数百倍，又比较小巧，和普通摄影机的镜箱一样，有了这种新式摄像管，移动站的节目播送方能实现。它的外形如图1甲和乙。

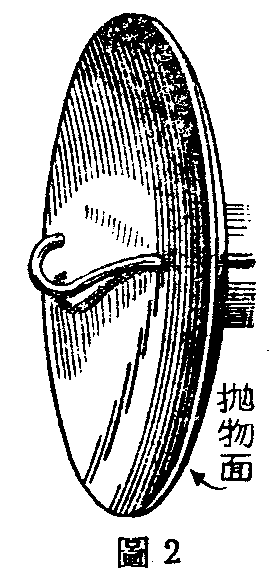

移动电视站因设备轻便，发射的电力是很小的，和电视中心站可以用强大功率的发射机不同。中心站的节目播送是用1—10公尺的超短波波段，在这波段里，还会受到一般无线电发信机的谐波、电气医疗器械、电车、汽车点火和各种工业用电的干扰；而移动站的节目播送，不是直接到达有电视接收机的用户，而依靠电视中心站转播，这是比较有利的条件，因此多数采用了微波（公分波）。现代的无线电技术，可以制造适合于这一波段的电波辐射器。使辐射能量高度集中在一个狭窄的角度内，以便移动站所辐射的微小电能可以对准中心站的接收天线，大部分为后者所接收。适合于这一波段的电波辐射器，事实上包括辐射管和抛物面反射器两部分，管口放在抛物面的焦点上，电磁波先在管内产生（这种可以传播电磁波的金属空管子，叫做波导管），传到管口便对着抛物面辐射，结果就被全部平行的反射出来，成为一条很狭窄的电磁波束。这种天线的外形如图2。

用了公分波后，各种人为的电波干扰就可以大为减少。普通一般工业用电气机械，在电的结构上讲，自然振荡频率都不可能高到微波范围，因此一般是不容易发生微波振荡和辐射现象的。

免除了人为干扰的移动站电视发送，虽电力微小，但作用就比较大。为了接收移动站来的电波，中心站的广播天线塔顶上也同样装了一具微波接收器，它的形状和构造与图2的辐射器完全一样，但作用相反。外来电波遇到抛物面，就被反射，都集中到焦点上，进入到放置在这里的波导管口内，顺波导管接入接收机。

移动站播送的连络系统

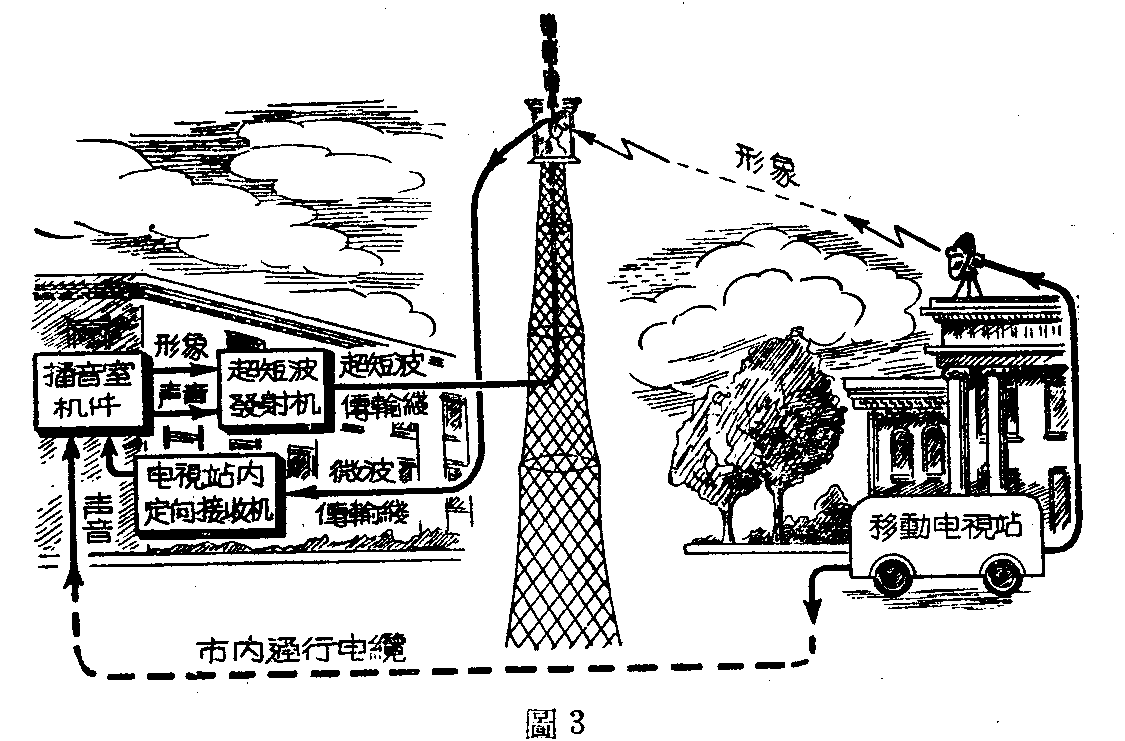

移动站和中心站间，形像的传送用无线，但声音的传送用有线，一般是借用市内的通信电缆，请看图3。

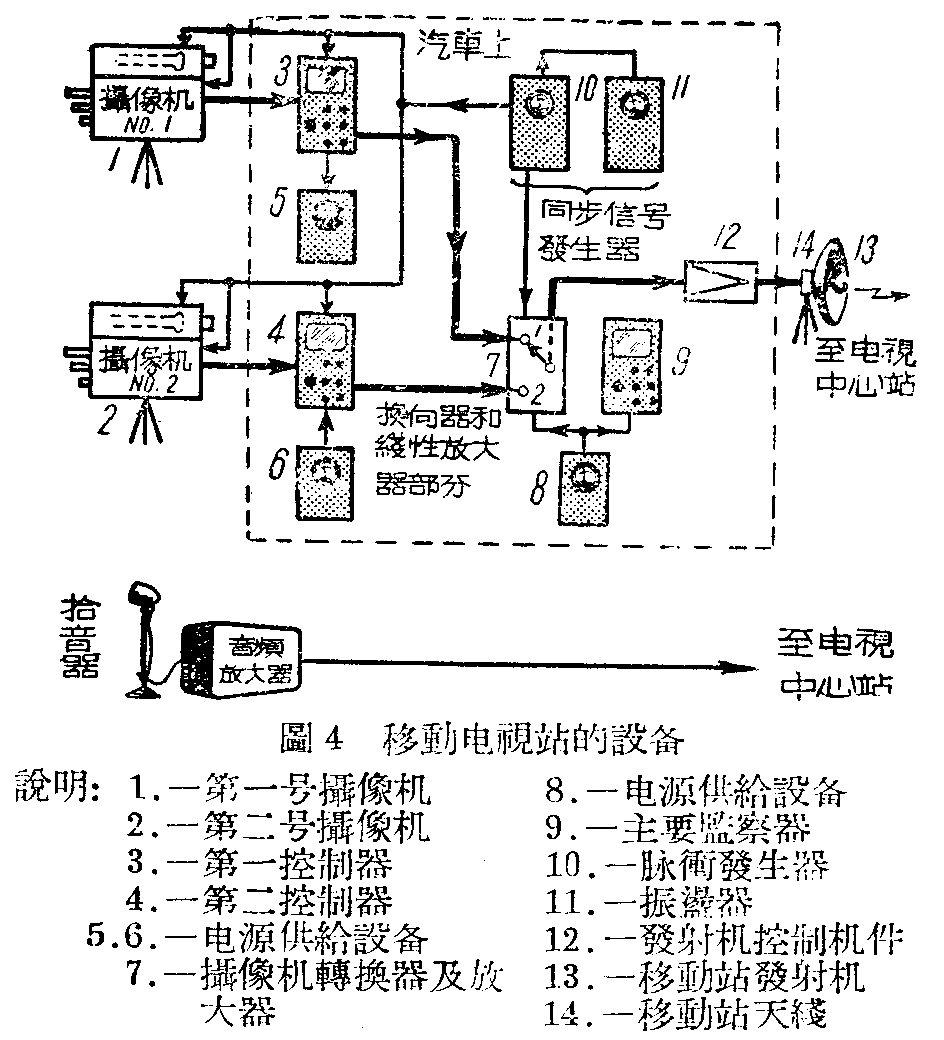

移动站的大部分控制、监视和电源设备，均装在汽车内，有特殊的防震设备，可以随便移动。摄像机一般不只一个，以便可以从不同的角度拍摄景物，使观众看到不同的镜头。汽车上有转换器，可以由一个摄像机转到另一个摄像机。

移动站的电波辐射器要尽量架得高些，播放舞台节目时最好是装在戏院屋顶上。它和中心站塔顶的电波接收器之间应当没有任何建筑物的阻挡，可以遥遥相望连接成一直线。这是因为微波传播基本上是“视线传播”，和光波传播的规律是很接近的。

摄像机上还有几个不同的接物镜，对于大小、远近不同的景物，可以换用不同的镜头，使观众有真实的立体形像的感觉。

中心站收到移动站来的信号后，经过放在中心站播送室内的一系列收发设备，再用公尺波发射出去，这时所用的是塔顶的三层天线，它没有方向性，让全市用户都可以接收。这里用无线电发出的既有形像又有声音，分别用了两个载波，一个是像频载波，一个是音频载波。所以用户电视接收机里也分两路，一路接收形像，从屏幕上显现出来；一路接收声音，从扬声器里放出来。

有一点很值得注意：为了避免由微波天线（包括辐射器和接收器）到微波发射机和接收机之间传输损失，所以这种发射机和接收机都是装在抛物面的背后一个严密封闭的箱子内，装微波天线的时候，应当就把它们分别调整好。以后就可以在汽车上或中心站的机件室里控制。
