(朱希侃)要装好一部收音机光有一张好线路图或上等零件是不行的。装收音机时，零件的排列、装置和接线与收音的成绩好坏，关系是很大的。
有了线路图和零件后，首先要将主要的、占位置大的零件，像可变电容器，电源变压器，线圈，电子管座，中频变压器等，按高频放大、混频、中频放大、检波、音频放大的次序在纸上排列一下，决定每级的位置和整个底板的大小。底座通常至少是高40公厘，再低了电位器和波段开关就放不下。各级不能挤得太紧，要照顾到装置、修理、检查的方便，和通风好，散热快，延长零件的寿命。电解电容器怕热，要和电源变压器，整流管，功率放大管离得远些。

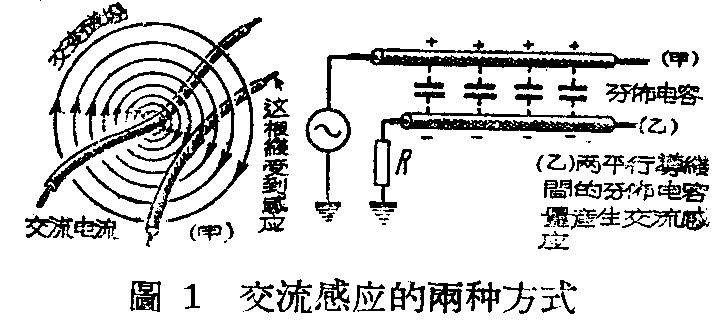

射频或音频电流通过导线或线圈时，对附近其他导线或线圈便有磁感交连。两根靠近的导线还有电容交连。不应当有的交连，是造成各式振荡、失真现象的主要原因，应该尽量避免。
带金属外皮的“屏蔽线”有隔断交连的作用，它的外皮是接机壳的。这种线很粗，不好安排；很贵，不够经济；而且里面的线对机壳的电容量很大，容易把线上的射频、中频和较高音频短路，所以能够不用的地方，最好不用。要免除不当有的交连，基本上要靠装接的技巧。

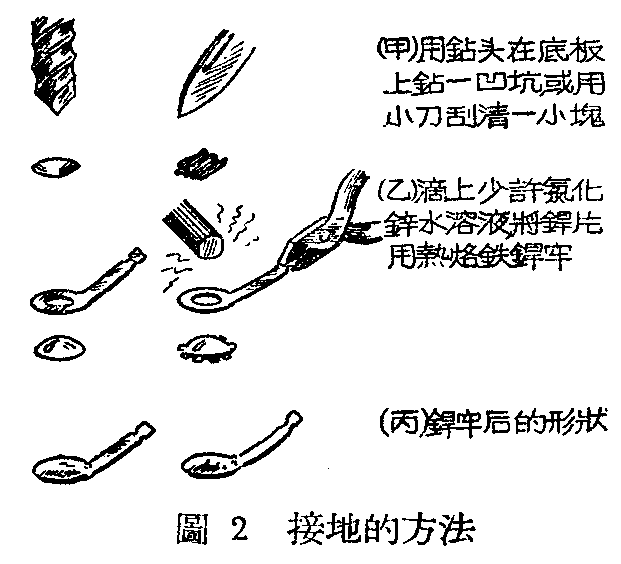

1．接地 接地就是接机壳。粗制滥造的收音机，往往把一根裸铜丝一端或两端接通机壳来做“接地母线”，将所有零件应该接地的接头都接在上面。结果就通过母线的电阻和电感量发生了交连。把零件的接头接到焊片上，再用螺丝钉拧紧在底板上的方法，如果底板上不洗净或焊片日久发锈，接地电阻大，还不容易检查。比较好的接地办法，是用钻头在底板上钻一个凹坑，或用小刀子把底板上刮清一小块，滴几滴氯化锌溶液在那里，用大烙铁将焊片焊在机壳上，冷后用尖头钳拉焊片试验是否牢固。焊好后用棉花蘸润清水将四周仔细揩干净，以免发锈。

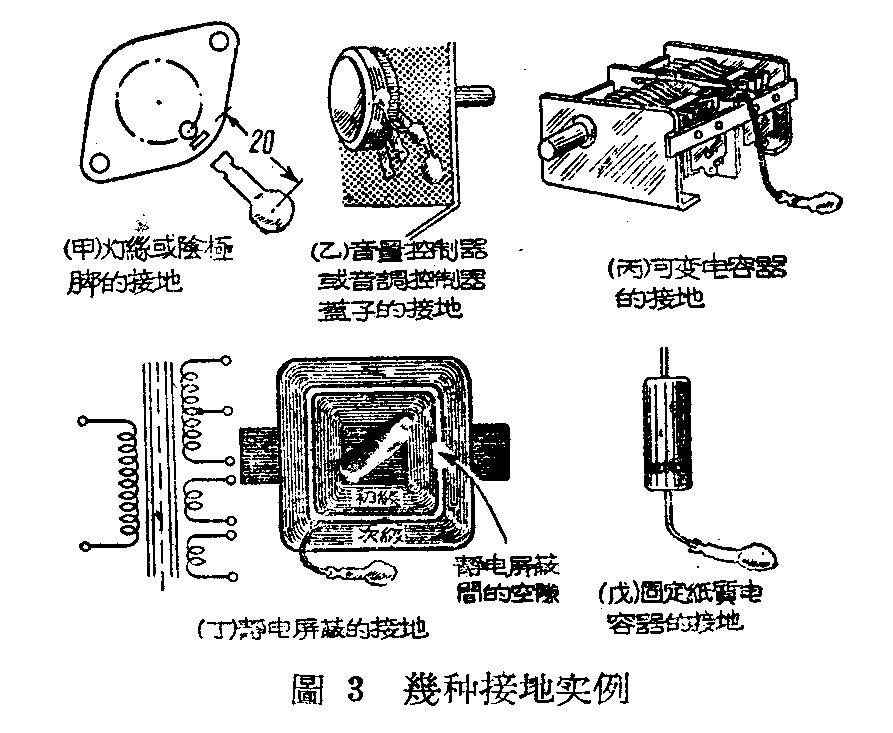

这样的接地点每级要有一个，距离阴极不要大于20公厘。另外，可变电容器，音量控制器和变压器旁边，也要各有一个，好把应当接地的地方就近接地。
可变电容器靠螺丝钉固定在底板上接地是不够好的，应在两节间顶住转轴的弹簧片上用软线接地。这样，每次转动，弹簧片能自动将接触面刮清，接地是经常可靠的。
带电源开关的音量控制器和音调调节器的外壳也应当接地。
绕圈的屏蔽罩接底板的螺丝帽必须拧紧，那里底板上的油漆必须刮清，并且要垫一个弹簧介子，防止松脱，不松接地才良好。

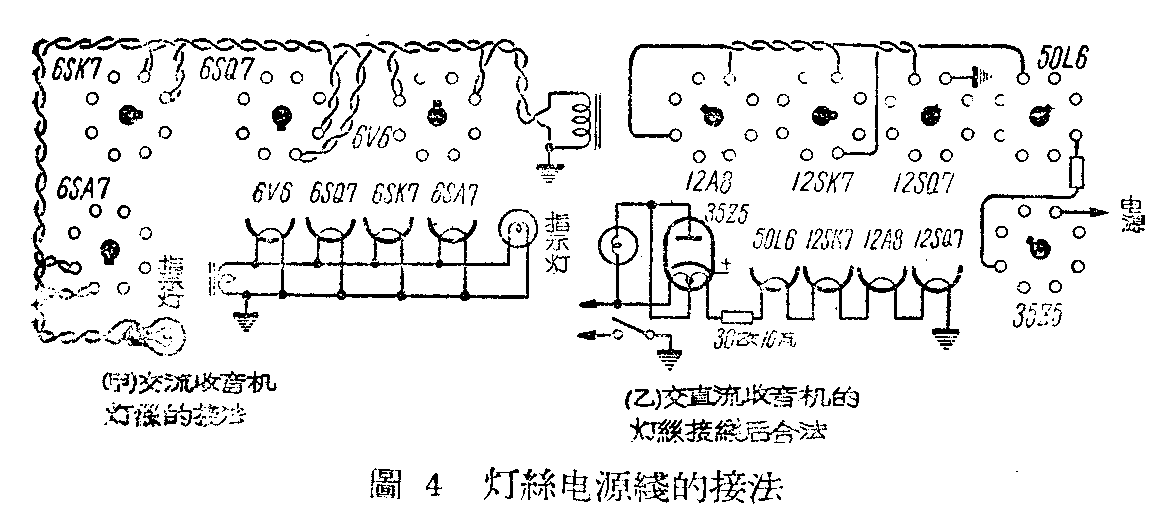

2．接灯丝电源 收音机有没有交流哼声和灯丝电源线的接法很有关系。不管电源变源器的灯丝线圈是否一端接地或有中间抽头接地，灯丝电源丝都应该用两根相互绝缘的绞线，减少交流感应。交直流收音机的灯丝是串联的，但用来回跑线尽量绞合的接法，当用交流电源时，也可以使哼声减低。直流收音机级数较多的，灵敏度高，灯丝接线中不免受感应有音频电流，工作很不稳定，应当在灯丝线上加音频傍路电容器。此外，一般灯丝电源线的布置，要尽量贴紧底板靠边行走。
3．乙电源 交流收音机中的电源变压器都放在底板后部的角上，这样容易冷却，重心又在一边便于横立起来修理。变压器的铁心装在底板上面散热快，对其他部分的交流感应也小。铁制的底板上，这样装法很要紧。
应当注意电源线里拾取了射频信号，可能产生一种“调幅哼声”，就是哼声和收到电台的声音同时出现。所以变压器初次级间的静电屏蔽或电源线上的射频滤波器里，应当接地的地方都要接好。接电源开关的线也须用绝缘绞线，靠边行走。
每级都应该装置接线柱来焊接乙电源线。乙电源线虽可以绕道走，但仍须避免和栅极引线靠得太近。
4．射频、变频和检波级 这几级零件最多，必须很好的安排。接线有一个原则：栅极引线尽量短，和屏极接线长短不要相等。否则容易有寄生振荡。管座和零件安排得适当，屏极和栅极接线是不会平行或交叉的。
如果收音机只有一个波段，线圈的接线应用硬线直接接到可变电容器上，线愈短愈好（图6）。如果用波段开关，线圈到开关的接线要短，并且各线圈应相互隔离或垂直。
电子管的各种傍路电容器，必须直接由灯座或傍路点联到本级的接地点上，电容器的线头不能太长，因为通过电容器的都是交流，容易和其他线路起感应。如果零件太挤，我们可以把降压电阻移到较远的处所排列起来。但是栅漏电阻应该直接接通阴极，不能装在旁的地方。
顺便提一下，纸质电容器的一端印一个黑圈的，表示这一端所连的电极是在最外层的。所以应该用这一端接地，这样有把整个电容器屏蔽起来的作用。
再生式检波和变频级的振荡部分，屏栅两极的接线要接在同一级圈管上，无论如何不能分开。但是这一级我们希望它有反馈，所以两线平行或相交都可以，只要掌握接线要短的原则，不影响其他线路就是了。
5．中频放大、检波和自动音量控制 中频放大级的接线比较简单，傍路电容器的接法和射频放大相同。检波级的零件虽多，但是体积都很小，可以利用接线架，紧凑地排列在电子管旁边。因为它的输出就接到音频放大级，所以要注意避免低频电磁交连，输出的接线都是用屏蔽线。
第一级中频放大级的帘栅，常和变频管的帘栅合用一只降压电阻和傍路电容器。这样，帘栅接线难免太长，可能受电磁感应。最好将傍路电容器接在中频管的帘栅上，再用一根屏蔽线接到变频管的帘栅，屏蔽线的外壳很好地接在变频级的接地点上。
自动音量控制线路中的滤波电容器，要仔细检查过，保证没有漏电。它们应该尽可能的接在被控制管的栅极附近。
6．音频放大级 第一级音频放大的栅极接线，都要用屏蔽线，输入交连电容器外面要绕一层漆包线做屏蔽。漆包线和屏蔽线外皮都要接地。
末级输出变压器和电源变压器隔开至少120公厘，否则难免有交流哼声。

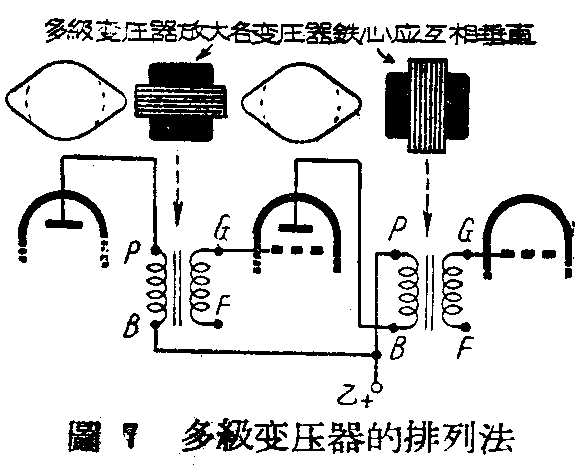

直流收音机中往往有好几个音频变压器，它们的铁心要互成直角（图7）。如果不能免除它们之间的交连，发生叫哨，可以把一只变压器的两个线头接点对掉一下，叫哨声往往可以消灭。
