巧妙的信号发生器

修理扩音机的时候，如果有一个音频信号发生器在手边是很方便的。因为有了信号发生器，你就可以把它加在各级的输入端由最末级功率放大级开始到第一个放大级，发现声音不正常是在那一级，然后再用万能表去测量这一级电子管各极电压，找出毛病所在，很快就可修复了。假如没有音频信号发生器，势必要把所有的电子管各级的电压都去量一下，对时间上很不经济。有些同志用手按各个电子管的栅极，听声音如何来决定毛病出在那一级。但这样做毫无标准，有些时候，栅极没有栅帽，或机壳漏电，不当心一摸可能触电；有时人的身体感应电压过大，输出音量太强。还有烧毁扬声器的危险。同样道理，在收音站和转播站，为了维护、检修收音机和扩音机，更需要有能够产生音频、中频和射频的信号发生器。所需中频通常约在465千周左右，但所需射频应有550—1600千周的中周广播段，和5.5—22兆周的短波广播段。这样的信号发生器似乎相当复杂，但我们却只用一个电子管做成了这样一部信号发生器。下面就来作个简单的介绍。

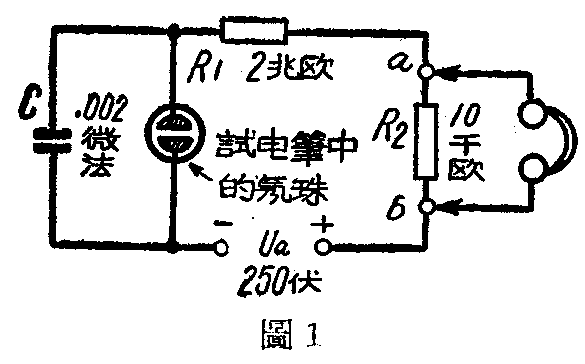

一提到音频振荡器，人们便想到会用一个电子管和一个音频变压器，这都是价钱比较贵的东西。如果照图1的简单线路，很快便可以做好一个轻便的音频振荡器。你只须把听筒接在α、б两点上，立刻就可以听见声音。如果听起来音调的高低不合适，只要把R\(_{1}\)由二百万欧姆加大到三百万欧，四百万欧……六百万欧，声音频率便会逐步降低；将R1渐渐减少，声音频率便会渐渐升高，甚至升高到你听不见的超音频范围。所以把R\(_{1}\)换成一个可变电阻（最好能由50万欧变到六百万欧），你还可以制成一个频率可变的音频信号发生器。但必须注意R1最小不能小于50万欧，以免烧毁小氖珠。除了改变电阻R\(_{1}\)以外，改变电容器С的容量也同样可以达到改变频率的目的。但为了免得线路太复杂和使振荡良好起见，我们选用了漏电很小的云母固定电容器，而仅电阻是可变的。这样，一个音频信号发生器——全波信号发生器的一部分——便装成了。

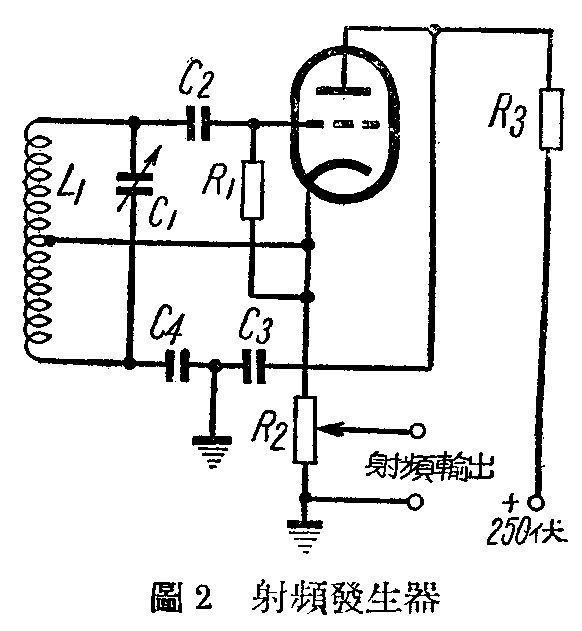

射频信号发生器部分我们采用最容易振荡的哈脱莱电路。全部波段要用三个线圈（图3），为了比较容易看清楚起见，图2只画出一个线圈。为了波段准确而装置简便起见，内中两个线圈，我们采用二波段式收音机的天线交连回路的次级圈作为振荡线圈，使振荡频段和收音机的频段一致，而第三个线圈则用中周变压器的初级圈（和线圈并连的半可变电容器不要拆掉，但次级圈不用），来得到中频信号。每一线圈上有一个中心抽头。С\(_{1}\)是收音机双联电容器中的一联，另一联不用。С2用来隔断直流，С\(_{3}\)和С4是射频旁路电容器。R\(_{2}\)是一个电位器，可以调整输出射频电压的大小。按图3的线路图，将各部分零件装好，一个全波单管信号发生器便成功了。

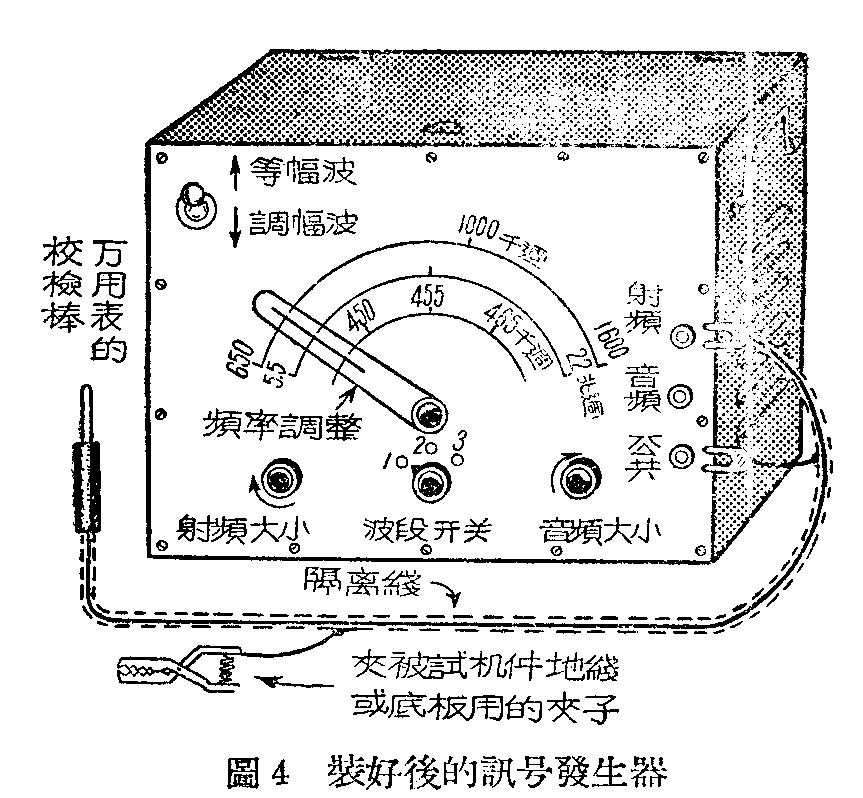

上面所谈到的小氖珠音频振荡器，产生的信号电压实际很小，因为图1里R\(_{1}\)比R2大得多，R\(_{2}\)两端的降压很小，如果R1也小，音频就太高，进入到超音频阶段，因此R\(_{2}\)上输出的电压，往往试扩音机最后一级时不够大；对音频来说，图1里С两端的音频电压，大约等于R1两端的电压,如果能利用С上电压区的一部分，也比R\(_{2}\)两端的电压大得多。此外，修收音机时要听得见声音，单用射频信号是不可能让收音机发出声音来的，所以还要将射频“调幅”。添了这两项新任务，好像又要多用几个电子管才能够完成，但是在图3里，我们还是用装射频振荡器所用的同一个бSN7电子管，便完成了这两项新添的任务。бSN7的第一个三极部分用作射频振荡器。R6С\(_{7}\)С和小氖珠组成音频振荡器。取С8两端的音频电压加到第二个三极部分的栅极上，部分电压由阴极电位器R\(_{4}\)送出去。R4上的电压虽比С\(_{s}\)上的电压小，但比R6两端的要大得多。这个三极部分并兼作调幅器。当音须振荡时，这三极部分的屏流大小也跟随着改变，并通过一个五千欧的电阻R\(_{3}\)，因而便在这R3上产生一电压降。屏流大时，电压降加大，屏压便减小。屏流小时，电压降减小，屏压便升高。因为бSN7的两个屏极是连到一块儿的，所以射频振荡的大小随着音频电压的大小而变动，这样便得到了调幅射频信号电压，由R\(_{2}\)上输出。S是一个开关，当接通时，音频振荡使停止，就得到等幅波输出。这部信号发生器装好后的外形如图4。

为了表示输出频率，需要在面板上加上精密的刻度，可在旋钮（缓转式）上装一个长而透明的转臂，中间有条黑线，先用刻度准确的全波收音机来接受本信号发生器的信号，直接将收音机上的频率画在黑线下面的面板上。利用信号发生器的谐波来画中频刻度，例如收音机指930千周时，就相当于振荡器发生465千周。音频输出频率没有刻度来表示，但可调整R\(_{6}\)，直到声音悦耳为止。

全机零件及电子管都应装在金属隔离盒里，否则易生干扰，影响频率不稳定。如无金属盒，可找一铁的饼干盒代替。全机耗电不到十瓦。(吴桓基)
