低压收音机的试验

读了本刊第六期的“低压收音机”后，曾经作了一些试验和改装，现在把所得的结果写出来，并附原来线路图（图1）以供参考。

（1）用1LN5电子管时，R\(_{3}\)可用20千欧。

（2）用6SJ7电子管时，R\(_{3}\)不要用，只须把第一栅极直接联到B+就可以了。

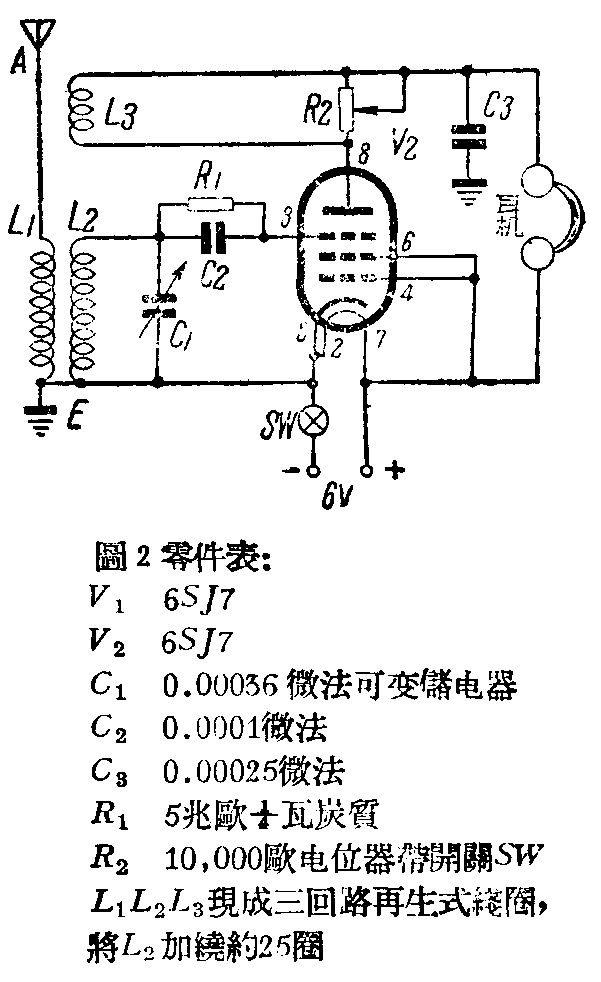

（3）用6SJ7时，也可以利用丝极上6伏的电位差作为屏压，就成为不用乙电的单管机，见图2。

图2也是低压收音机的设计，他的第一栅极除了作为信号输入外，同时也具有消除空间电荷的作用。从图中可以看到，他的栅极电路是直通B+的，这样就造成了栅电位高于丝极的电位，也就是栅极对丝极为正，因此就可以抵消一部分集聚在丝极和栅极间的电子——空间电荷，有效的增加了收音机的灵敏度。

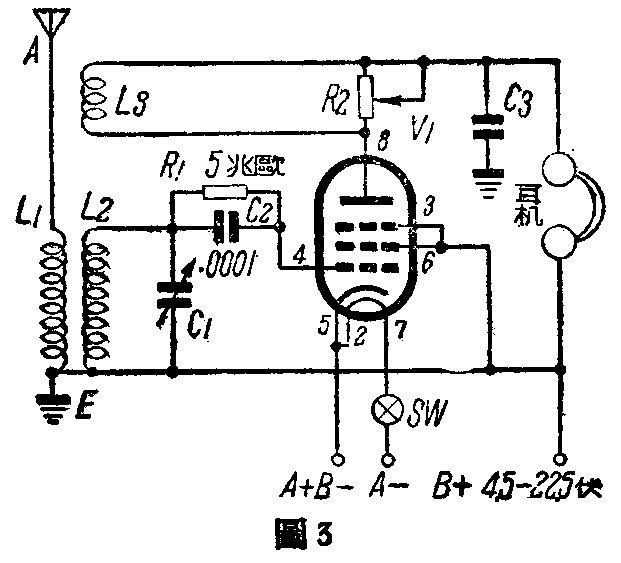

经过了几次试验和比较，证明了图3的效率好一些，可能有下列两个原因：（一）抑制栅极的圈数总是绕得很疏，同时它的地位距离屏极也很近，所以利用抑制栅极作为信号输入栅极后，电子管的放大率必定是很低的。（二）电压放大管的输出功率微小，声音没有用电力放大管时来得响。

（一）一只6SJ7灯丝所耗的电量，要和二十四只1LN5所耗的电量相等，所以，图一的灯丝电源，除了用6伏的蓄电池供给外，用干电池是完全失去经济意义的。

（二）图3所用的电子管，只能用五极强力放大管如1A5GT／G，1S4，3Q4，1T5GT等，像1L4，1N5GT／G，1T4，等的电压放大管是不能用的。（卜文洙）
