少年旅行队在树林边上休息了。突然队里的某一个孩子想起了要听收音机、队长早有准备，立刻由背包里拿出一个小匣子，过了一会儿，在树林边上就响起了很熟悉的广播员的声音，接着又听见了音乐广播。
旅途中有这样一个旅伴——旅行收音机，真是太令人愉快了！
这个简单的旅行收音机，少年无线电爱好者们，只需用两三天时间就能安装起来，调整好了，耳机里发出很响亮的声音，很经济，又省电，用不着很长的天线。让我们把它详细的来谈一谈。
旅行收音机的原理图

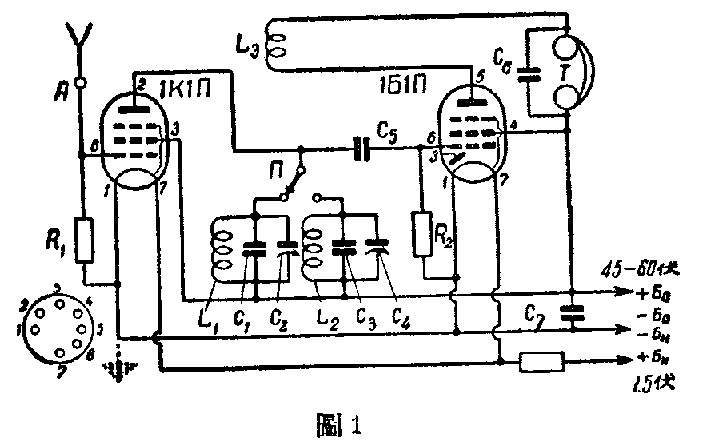

图1是旅行收音机的原理图，有两个省电的像指姆一样大的电子管，一个是五极管1K1П,用作高频放大管；另一个是二极——五极管1Б1П，用作再生栅极检波器，不用它的二极部分。
线圈L\(_{1}\)和电容器C1、C\(_{2}\)；线圈L2和电容器C\(_{3}\)、C4；是预先调到两个广播电台频率的谐振回路，用开关П可以转换接到1K1П管的屏极上。这样，收音机只有两个固定的调谐回路，构造特别简单。
无线电波在收音机天线上所感应已调幅过的高频振荡，用1K1П电子管放大；电阻R\(_{1}\)接在输入端，使天线电路不能谐振，这样，长、短的天线都不影响收音机的调谐。
用开关П所选择的电台的高频振荡，被电子管放大后，经过电容器C\(_{5}\)加到1Б1П电子管的控制栅极上，进行检波。联接到1Б1П屏极上的回授线圈L3和谐振回路线圈L\(_{1}\)或L2，有电感交连，因此产生附加的放大作用，并提高收音机的选择性。耳机T的傍路电容器C\(_{6}\)帮助把音频电流变成声音。
天线可用长1.5-2公尺的绝缘导线。旅行中如作较长时间的休息，最好用6—10公尺长的导线作天线。天线的一端可系在高树枝上。两电子管灯丝电源线的一端接一个铁椿插入地下，就是地线（图中虚线）。安装了地线和较长的天线后，收音机的声音会更响亮。
收音机的电源是用两个电池：1.5伏的灯丝电池，和45-60伏的屏极电池。当屏极电压为60伏时，收音机的声音最响。图中箭头表示连接到电池去的导线，其中一根是两个电池负极公用的。屏极电池的傍路电容器C\(_{7}\)，可免除两级发生不应当有的交连，使收音机工作得更好。
收音机的零件和电池
这种收音机，为了携带方便，所以用小巧的指姆管1K1П和1Б1П，需要装适合这种电子管的特殊管座。其余的零件也都是尽可能的小。电阻R\(_{1}\)和R2的数值是1-2兆欧。微调电容器C\(_{2}\)和C4的最大容量是35-40微微法；电容器C\(_{5}\)的数值是100-500微微法，电容器C7的容量比较大，是0.1-0.5微法。C\(_{1}\)和C3的电容量是当预先选定电台时，用试验方法决定的。它们的容量大约是100到500微微法。
耳机是用高欧姆电磁式的，线圈的直流电阻不少于1000欧。

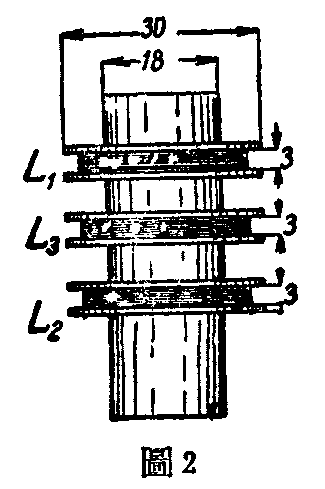

收音机的线圈是自己制做的。它的结构如图2。线圈架是用直径为16-18公厘的厚纸做成的圆筒，中间糊上两个厚纸“夹版”，便在它们中间绕回授线圈L\(_{3}\)。在这线圈两旁，再紧紧的套上两个纸做的绕线架，分别绕L1和L\(_{2}\)线圈；套得紧，L1和L\(_{2}\)对回授线圈L3的位置，方可以保持不变。但位置如不适当，还要能够滑动，调整回授的程度。
这些线圈都是使用直径为0.2-0.3公厘的绝缘导线（如漆包线，耐久漆包线，双丝包线等）绕成，线圈L\(_{1}\)和L2都是120-130圈。L\(_{3}\)是110-120圈。所有线圈都应向同一方向绕制。线圈所有的引线都应穿过自己的线圈架夹板上的小孔。
转换开关实际是用一个插塞做成，这插塞应和接到谐振回路的插孔紧紧的接触。
灯丝电池可用一小手电筒电池。屏极电池最好用一个小型的60伏电池。在那根接正极的灯丝电源线上，串联了一个2.5欧的电阻，把1.5伏的灯丝电压降到1.2伏。倘若用0-2.5欧的可变电阻更好，电池电压不足时，可以减少串联电阻来补偿。
收音机的构造、安装和调整

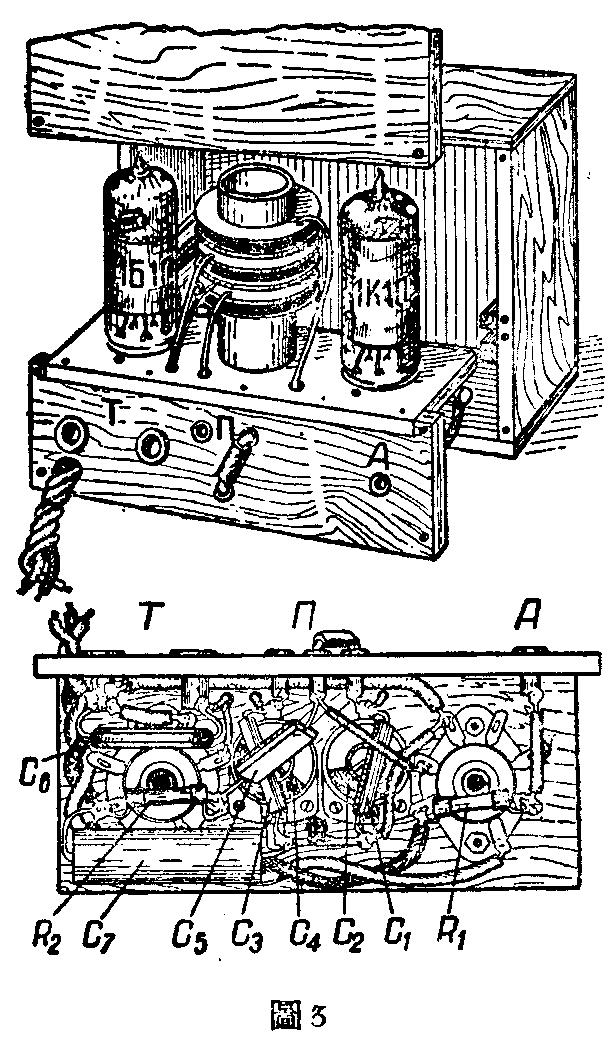

零件在底座上的位置、安装情形和收音机匣子的构造如图3。
安装收音机时；应严格地按照线路图进行。电子管各电极上所注的号数，是从管座下面往上看的插脚号码。
所有零件都安装在钉成直角形的底座上。它是由三公厘厚的胶合版做成，也可以用铁板。在匣内两侧各有两个木条，可以镶住底座，再从外面用木螺丝旋紧。匣子背面用木板盖起来，底座面积大约是95×38公厘，侧面积是101×35公厘。匣子的尺寸是根据底座的尺寸和电子管的高度而确定的。
若电容器C\(_{7}\)不能安装在底座下面，可将它直接连接到屏极电池的引线上。连接线应尽量的短，在连接线交叉的地方一定要绝缘。连接的地方用焊焊好，所有安装必须牢固、结实，使零件和连接的部分，不致因振动而弄乱或脱焊。
我们要注意连接线圈引线的顺序。谐振回路线圈的终端（最外一圈）应和屏极电池的正极相连接；而始端（贴纸架子的一圈）应和Π的塞孔相连接；回授线圈的终端和耳机相连，而始端和电子管屏号相连。
为了避免接错，电池到收音机上是利用颜色不同的绝缘软线来连接，它们由底座侧面穿入，软线上应各挂有厚纸片，标明是那一根线，应当接到什么地方。如果错误地将屏极电压接到灯丝上，电子管就会立刻烧毁。
装完收音机后，应仔细地按原理图检查一遍，只有在检查以后，才能将电池接上去。
决定要经常收听那两个广播电台以后，可在谐振回路的线圈上暂时并连一个最大容量为500微微法左右的可变电容器。很快的便可以确定电容器C\(_{1}\)和C3的大约数值。方法如下：将天线接到收音机上，并将开闭Π的插塞插到接收第一个或第二个电台的位置（调整的顺序没有关系）。利用可变电容器可找到接收一个电台最响的一点。根据电容器动片的位置，可以确定收听该电台音量最好时，这电容器容量大约的数值。如电容器最大的电容量是500微微法，动片位置恰在中间，则所需电容器的电容量等于250微微法。安装在收音机内的固定电容器的容量，应等于这个数值。
将这个具有适当电容量的固定电容器并联到线圈上，就可以代替可变电容器来调谐。最精确地调谐是使用微调电容器C\(_{2}\)或C4。然后再将调谐回路的线圈L\(_{1}\)或L3，慢慢地移近回授线圈L\(_{3}\)，直到发生使声音失真的叫啸声为止，这就是振荡点。应将L1和L\(_{3}\)线圈放置在近于振荡点的位置上，而不是恰放在振荡点的位置上。这将使收音机有最好的灵敏度。若L1或L\(_{3}\)线圈移近回授线圈L3时，不发生振荡，表示回授线圈还接得不对，必须将这线圈引线的连接点对换。
收音机的使用
这收音机不怕振动，但必须防止严重的打击，以免电子管损坏。收音机可放在口袋内、背包中。但最好放在像携带照像机所使用的皮匣中。电池是用纸裹好或放在木板制的匣子里，然后放在背包或手提箱中。电池上可以装上一块带有三个端子的小板或类似电子管管座的东西，将电池各引线接到各端子上。这样可迅速地将电池连接到收音机上，并可避免发生短路。
若在旅行进行中使用收音机，可利用放在背包上或放在肩上的电线作为天线。
如在船上旅行时，可用一段8-10公尺的绝缘导线绕在船旁作为天线，而用一段不绝缘的导线放在水中作为地线，当不用收音机时，应该断开电池接线。
几点注意事项
若在旅行的区域只能很清楚地听到一个广播电台。可以去掉一个调谐回路，这样收音机的线路图就更简单。
若弄不到1Б1Π电子管，也可用1K1Π电子管来代替，收音机的线路图用不着改变，仅仅须装一个适合于1K1Π电子管的管座。
指姆管又可用两伏特灯丝电压的电子管来代替：即用2K2M来代替1K1Π,用2Ж2M来代替1Б1Π。这时收音机的线路图仍不改变，仅改变一下这两种电子管的管座就行了。
没有苏联电子管时，也可以用国产1T4电子管代替1KΠ，1S5代替1Б1Π，线路图同样用不着改换。
本刊根据尹锺禄所译1955年第6期“辅导员”杂志（苏联）B．波锐索夫著“旅伴”一文编写。
