装置无线电机使用的焊剂

我们装一架收音机或制造其他电子仪器，要把各种各样的零件连接起来，就要焊接。

无线电里的零件如电阻、电容器等，受热过度就要损坏，要焊接时温度不能太高（一般是从摄氏200到400度左右），因此常用低熔点的焊锡。

一般用的焊锡是铅锡合金，熔点很低，熔化后黏附在焊接物的表面上，就把两件要焊的东西联成一体。

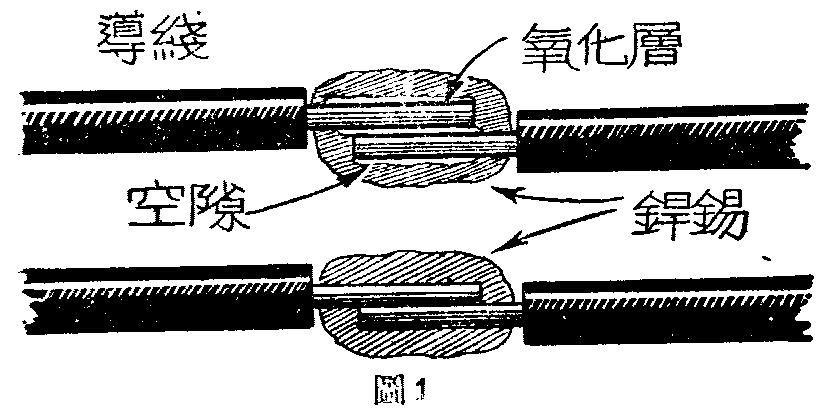

但是一般金属物的表面，往往有氧化物的薄层，不先把它熔掉，焊锡就不容易黏附，把它们焊牢（图1）。要把氧化物去掉，必须有很高的温度（氧化铜要摄氏1026度，氧化铁要1548度），但是我们焊接时的温度只有摄氏200-400度左右，当然不能熔掉，因此无线电技术上用的办法是用“焊剂”。

焊剂，一般叫作焊油或焊药，它的作用是能和金属表面的氧化物互相作用，熔点变低，加热时成为溶渣，脱离金属表面，浮到焊锡表面上来。并冒出重气体，把被焊接处和空气隔离开来，免得在焊接过程中再被氧化。

焊剂种类很多，下面是几种主要的焊剂配制方法：

1．稀盐酸 以水9份（用重量算，以下同），慢慢向水中加入浓盐酸1份即成。在焊接前用小毛笔蘸少许在被焊物的接合点上。

2．酸性焊液 氯化铵（磠砂）2份和氯化锌1份，溶于7份水中，好好的搅拌即成。也是用小毛笔蘸在焊合点上。

3．酸性软膏 氯化铵或氯化锌1份，用少量水冲化，和凡士林（石腊油）9份混合，加热到摄氏80度，仔细搅伴3－4小时，逐渐冷却即成。使用时用细木杆涂少许在焊合点上。

4．松香凡士林焊膏 松香4份，仔细压成粉末，和凡士林5份拌好即成。使用方法同上。

5．松香松节油焊膏 松香4份加热到摄氏150度（全部溶化，开始冒青烟），逐渐加入松节油6份，俟全部溶和后，边搅边冷即成。使用方法同上。

6．石腊、硬脂酸 这两种东西，都是白色固体（化工原料行有卖，颜色愈白愈好）。焊接前把烧热的烙铁先在石腊或硬脂酸中烫一下再焊，可起焊剂作用。

7．松香 淡黄色树脂，中药店有卖，颜色愈透明愈好，使用法和第6项相同。

8．松香焊液 松香（最好先压成粉末）3份，溶解在10份的酒精、汽油、甲醇（木精）或醋酸戊脂（香蕉水、信那水）内，不断搅和，直至全部溶解为止。使用时用小毛笔蘸少许在焊合点上。

以上的配合成份，是从经验中得来的，并无严格限制。北方气候冷，溶剂成份可以增加一些。

焊剂是否好，怎样来判断呢？无线电里用的焊剂应当有下列的几项特点：

1．除去氧化物的作用大。

2．受热时排出的较空气重的气体要多。这种重气体不易扩散，焊接时就包围在被焊物的四周，把被焊物和空气隔离。但这种气体，不能带酸性，以免对焊接点有害。

3．焊剂本身和残留物酸性要小——焊剂本身和残留物有酸性，会对金属起不良作用，如腐触发霉、生锈，甚至把接线烂断等。

4．使用要方便黏度要适当，温度变化不大影响黏度，焊剂的挥发性也要小。

5．焊接后接点要美观。

第1、2两种焊剂酸性大，作用相当剧烈，氧化物去得相当干净，白铁铺里都使用它们来焊接东西。但焊无线电零件不合用。只有在焊接机壳或粗的接地线时，不得已偶然使用，用后还必须用肥皂或磷酸钠溶液去中和它的酸性。

第3种焊剂，一般市售红色或深棕色的焊膏就属于这一类，勉强可用。它也带有些酸性，也有使零件发霉、腐蚀等的缺点。而且凡士林容易黏上灰尘，使接点肮脏，能够不用最好。

两种松香焊膏酸性较小，发出的重气体多（图2），但去污作用不及酸性焊剂，而且凡士林和松节油也易沾灰尘，温度变化时，它的沾性变化大，使用时常需调制，使用的人很少。

第6、7两种焊剂，发出的重气体多，没有酸性。残留物也都无危害性，而石腊和硬脂酸的残留物还能均匀的包在焊接点外面，起到保护焊接点的作用，增加接点的美观。因价钱便宜，喜欢用松香的人是很多的。

固体松香，使用不便；所以无线电工厂里，往往采用松香焊液，这种溶剂虽容易蒸发，时常要加添溶剂，比较麻烦。但用在焊接无线电零件的最好焊剂，还是松香焊液。（陈效肯）
